PHA-2000-01N
Piezohannas
PHA-200-01N

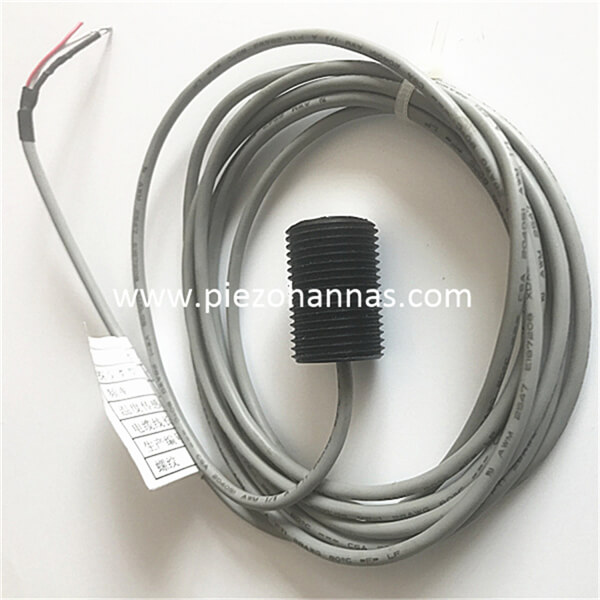

Sensor de proximidade do transdutor ultrassônico de 200khz para detector de folha dupla
Imagem | |||
Nome | Transdutor ultrassônico (detecção de papel) |
| |
Modelo | PHA-2000-01N | ||
Frequência | 200kHz ± 6% | ||
Distância de detecção | 0.10～1,5m | ||
Mínimo Paralelo LMPEDANCE |
620Ω ± 20％ | ||
Capacitância | 870pf ± 20％@1KHz | ||
Sensibilidade | Tensão de direção：800VPP， Distância：0,3m， Amplitude de eco：30mv | ||
Operativo Tensão | Pico Tensão＜1000 vpp | ||
Operativo Temperatura | -40～+80 ℃ | ||
Pressão | ≤3 quilos ou 0,3MPa | ||
Ângulo | (Largura de feixe)Largura do feixe de meia potência @-3db: 8 ° ± 2 ， Ângulo nítido: 18 ° ± 4 | ||
Material de moradia | Debaixo de meio Ambiente do fraco ácido e base fraca （Pom） | ||
Uso | Sensor de detecção lateral único e duplo， Sensor de distância， Sensor de contagem | ||
Instalação Dimensão | parafuso fio ：M18*1.5 | ||
Nível de proteção | IP68 | ||
Peso | 38g ± 5％ （comprimento：2m） | ||
Instruções de ligação | Integrado Interface：Vermelho:transdutor+，Amarelo:transdutor-, Preto: fio blindado， （sem sensor de temperatura) | ||
Curva de admissão | PDiagrama da estrutura do Roducto | ||
|
| ||
Diagrama de blocos de transdutor de distância ultrassônica :
Diagrama esquemático do sensor de temperatura (Modelo: MF58_502F3470):
o indústria de impressão é afetado pelo aumento das demandas de flexibilidade, qualidade e velocidade. Vários trabalhos impressos de pequenas a grandes edições exigem alta flexibilidade e mudança rápida da máquina. Ao mesmo tempo, as demandas de qualidade estão aumentando.
Nas máquinas de processos de prelo e pós -pressão precisam operar precisamente Para minimizar o desperdício de material e o tempo de inatividade da máquina:
Sensores ultrassônicos detectam folhas duplas e emendas independentemente do material ou cor.
Sensor de proximidade do transdutor ultrassônico de 200khz para detector de folha dupla
Imagem | |||
Nome | Transdutor ultrassônico (detecção de papel) |
| |
Modelo | PHA-2000-01N | ||
Frequência | 200kHz ± 6% | ||
Distância de detecção | 0.10～1,5m | ||
Mínimo Paralelo LMPEDANCE |
620Ω ± 20％ | ||
Capacitância | 870pf ± 20％@1KHz | ||
Sensibilidade | Tensão de direção：800VPP， Distância：0,3m， Amplitude de eco：30mv | ||
Operativo Tensão | Pico Tensão＜1000 vpp | ||
Operativo Temperatura | -40～+80 ℃ | ||
Pressão | ≤3 quilos ou 0,3MPa | ||
Ângulo | (Largura de feixe)Largura do feixe de meia potência @-3db: 8 ° ± 2 ， Ângulo nítido: 18 ° ± 4 | ||
Material de moradia | Debaixo de meio Ambiente do fraco ácido e base fraca （Pom） | ||
Uso | Sensor de detecção lateral único e duplo， Sensor de distância， Sensor de contagem | ||
Instalação Dimensão | parafuso fio ：M18*1.5 | ||
Nível de proteção | IP68 | ||
Peso | 38g ± 5％ （comprimento：2m） | ||
Instruções de ligação | Integrado Interface：Vermelho:transdutor+，Amarelo:transdutor-, Preto: fio blindado， （sem sensor de temperatura) | ||
Curva de admissão | PDiagrama da estrutura do Roducto | ||
|
| ||
Diagrama de blocos de transdutor de distância ultrassônica :
Diagrama esquemático do sensor de temperatura (Modelo: MF58_502F3470):
o indústria de impressão é afetado pelo aumento das demandas de flexibilidade, qualidade e velocidade. Vários trabalhos impressos de pequenas a grandes edições exigem alta flexibilidade e mudança rápida da máquina. Ao mesmo tempo, as demandas de qualidade estão aumentando.
Nas máquinas de processos de prelo e pós -pressão precisam operar precisamente Para minimizar o desperdício de material e o tempo de inatividade da máquina:
Sensores ultrassônicos detectam folhas duplas e emendas independentemente do material ou cor.
