Ph14f145.
Piezohannas
PH14F145
Sensor de transdutor de medição de distância de 15khz de longa distância para 45 metros
Introdução:
O sensor ultra-sônico PH14F145 tem as funções do transmissor e do receptor. É um tipo de longo alcance, geralmente pode ser usado para localizador de gama ultrassônica, sensor ultra-sônico para objetos de detecção não contato, sensor de distância ultra-sônica, sensor de nível de líquido ultra-sônico, etc. Se você tiver alguma dúvida para outros aplicativos, entre em contato conosco para detalhes.
Parâmetros técnicos：
Modelo | Ph14f145. |
Freqüência de ressonância central (KHZ) | 14khz ± 2.0khz. |
Largura de banda | 1.5khz. |
Distância de detecção | 1,0 ~ 45m. |
Pontos cegos | <1,0m |
Beam de ângulo de lançamento (ângulo completo de -6db) | 15 ± 2 ° |
Confidencial | -55db min |
Capacitância eletrostática | 8000PF ± 20% |
Impedância mínima paralela | 280Ω ± 30% |
Tensão de trabalho máxima (pulso - 2% de ciclo de trabalho) | 4000VP-P. |
Temperatura de operação | -20 ~ 70 ℃ |
Temperatura de armazenamento | -40 ~ 85 ℃ |
Nível de proteção | IP65. |
Tamanho (diâmetro * Altura, mm) | φ140x235. |
Instalação | Corrigido com parafuso |
Material de caso | PVC |
Comprimento do cabo | 3 m (pode ser personalizado) |
Peso | 2,5 kg. |
Foto:
Dimensão do esboço:
![F169G1% 4J_WI)] OT`hz4 ({x](http://a0.leadongcdn.com/cloud/lkBqnKjlRioSmkoqqmip/F169G1J_WI-OT-HZ4-X.png)
Curva de resistência à frequência:

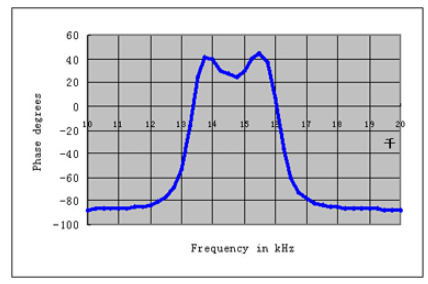

Frequência-Curva de ângulo de fase:
Teste de sensibilidade:
Tensão de transmissão: 400VP-P; Período: 50; Distância: 1,5 m
![Fs4z7vw't [JFYT {EIQ $] h @ u](http://a0.leadongcdn.com/cloud/lmBqnKjlRioSmkqqirio/FS4Z7VW-T-JFYT-EIQ-H-U.png)
DIrectividadeCURVADO.：
Características de sensores ultrassônicos:
1Tamanho pequeno e peso leve
2.Alta sensibilidade e alta pressão sonora
3.Baixo consumo de energia
4.Alta fiabilidade
Característica:
1Selo de semblância firme (externo de PVC cobertura)
2.Instalação de fios de conveniência (G1 \")
Aplicativo:
1Posição de posição
2.Medição de aproximação
3.Medição de tráfego
4.Evitando obstáculos
