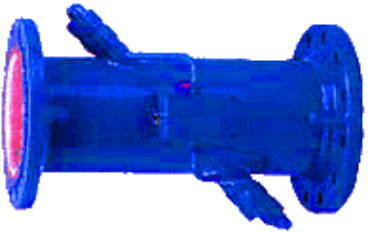

Sensor de vazão de água ultra-sônica

Princípio de classificação do fluxo de água de medição

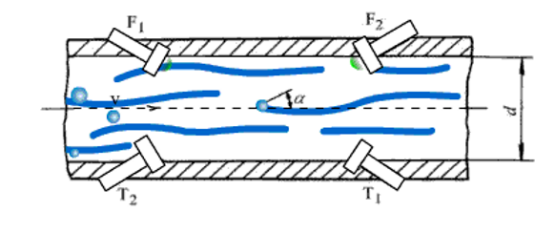

O princípio da medição do fluxo de água pelo método de diferença de tempo, a um certo montante distância e a jusante da conduta de medição, dois pares de transmissão de ultra-som e receber sondas (F1, T1) e (F2, T2) são instalados, respectivamente, em que o ondas de ultra-sons de F1 e T1 são propagadas a jusante. As ondas ultra-sônicas de F2 e T2 propagar contracorrente. Devido à diferença na velocidade de propagação das ondas ultra-sónicas em dois o medidor de fluxo líquido, de ultra-sons do transdutor é medir a diferença de tempo DT de propagação das ondas de ultra-sons sobre as duas sondas que recebem pode obter a velocidade média e taxa de fluxo do fluido.

Princípio da medição do fluxo por método de diferença de frequência:
F1 e F2 são o mesmo sensor de medição de ultra-sons subaquática, os quais são instalados no exterior da parede do tubo. Eles são alternadamente utilizados como transmissores ultra-sónicos e receptores, sob o controlo dos interruptores electrónicos. Em primeiro lugar, o primeiro impulso de ultra-som é emitido por F1, que é recebido por F2 através da parede do tubo, o líquido, e o outro lado da parede do tubo. Este sinal é amplificado para disparar o circuito de accionamento de F1 de novo, de modo que F1 emite o segundo impulso acústico. Imediatamente, F2 transmite um impulso ultra-sónico, e F1 é utilizado como um receptor, e a frequência de repetição de impulsos de F1 pode ser medido como f1. Da mesma forma, a frequência de repetição de impulsos de F2 pode ser medido como F2. A diferença de frequência entre a frequência de emissão f1 a jusante e a montante da frequência de emissão F 2 D F é proporcional ao fluxo de medição da velocidade v de 1MHz transdutor caudalímetro de ultra-sons.

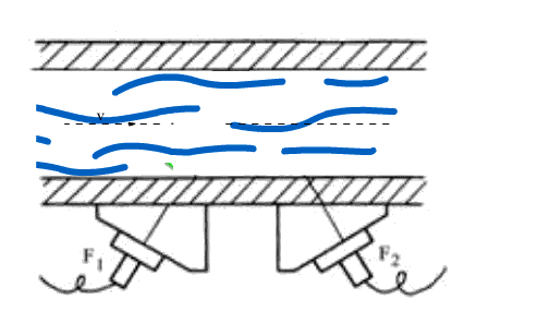

Transmitir e receber transdutores também pode ser instalado no mesmo lado do oleoduto
