Ph-2
Piezohannas
PH-2
Introdução:
O dispositivo de medição de sangue Doppler que desenvolvemos pode equipar com 2MHz, 4MHz, sensor de fluxo sanguíneo de 8MHz para medir a taxa de fluxo sanguíneo de profundidade diferente. A interface de saída é a porta USB e a entrada da energia é a energia do PC padrão. Pode oferecer algum tipo de dados brutos ou dados calculados como VP; VM, VD, PI, RI, SD, HR. Além disso, poderíamos oferecer a saída como espectro de bitmap quando conectamos diretamente ao seu laptop ou PC.

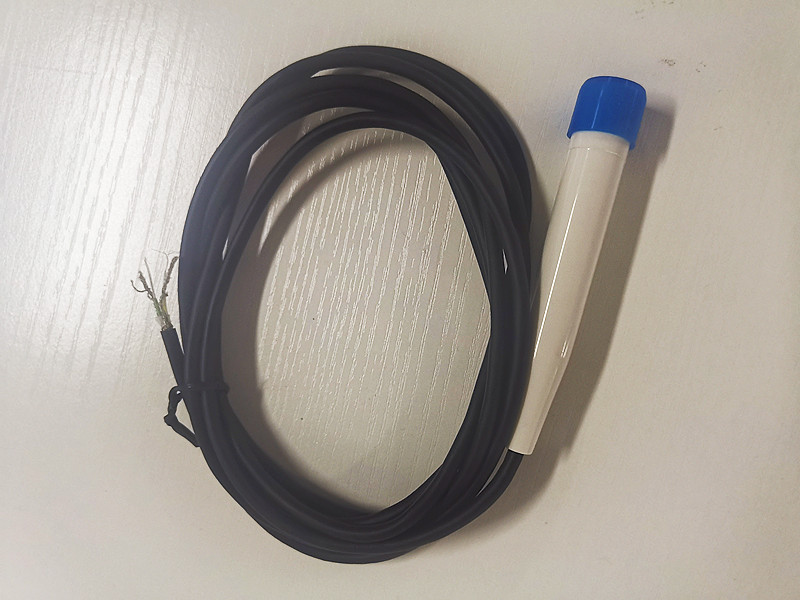

2MHz Craniocervical Doppler sonda:
Frequência | 2MHz |
Sensibilidade | -7db |
Largura de banda (-6db): | 35% |
Capacitância estática: | 3000 pf |
Impedância: | 50Ω |
Nível de proteção: | IPX7 4000V（contra o solo） |
Comprimento do cabo: | 2m |
Customizável: | Sim |
Parâmetros de tecnologia:
Modelo | PH-2 | Ph-4 | Ph-8 |
Frequência de trabalho | 2MHz ± 10% | 4MHz ± 10% | 8MHz ± 10% |
Método de trabalho | Onda de pulso | Onda continua | Onda continua |
Capacitância estática | 2900pf ± 20% | Enviar: 1500pf ± 20% Receba: 1500pf ± 20% | Enviar: 500pf ± 20% receber:500pf ± 20% |
sensibilidade relativa | >-9db | >-20db | >-15db |
Largura de banda relativa | ≥30% | ≥15% | ≥20% |
Recebimento de Spenders Mixed | --- | <-50db | <-50db |
Uso principal | Para análise de fluxo sanguíneo cerebral | Para a análise do fluxo sanguíneo da artéria carótida | Para análise superficial do fluxo sanguíneo vascular |
Parâmetros de espectro:
1.Depth:
Esses parâmetros para a maioria dos pacientes (idade acima de 20 anos) são baseados principalmente na detecção da profundidade da anatomia vascular.
h. O olho esquerdo ou direito profundidade geral de 45 mm (a potência deve ser inferior a 250%, caso contrário, os olhos da lesão)
2.Power:
Poder geral = 400%, exceto a artéria oftalmológica.
Princípios de mudança: aumento ou diminuição apropriada com a profundidade de detecção.
3.Gain:
O ganho geralmente é de cerca de 30dB.
Princípios de mudança: aumento ou diminuição apropriada com a resistência do sinal detectado. Sem alterar o conjunto geral de acordo com os hábitos do usuário.
Geralmente é cerca de 12 mm.
Altere o princípio: se tomado sinal grande e facilmente detectado, mas a baixa resolução vascular e vice -versa de detecção mais difícil, mas a alta resolução vascular. Geralmente, para vasos sanguíneos mais profundos devem ser maiores, mais leve é menor.
Altere o princípio: profundidade de detecção limitada, determine diretamente a faixa da taxa de fluxo. Seu valor com profundidade e volume de amostra. Como os dados recebem, antes de tudo, lidar com a relação desses parâmetros que fazem a janela Spectrum não poderá claramente fazer o contrário, a escala de taxa de fluxo. Tudo isso precisa ser alterado a qualquer momento com a profundidade de detecção.
Princípios de mudança: design de interface, a janela do espectro pode ser mais longa ou mais curta. A janela do espectro é mais longa, mais tempo. Para uma interface fixa, esse conjunto de parâmetros não é mais alterado. Por exemplo, para a FFF FIG de 256 pontos, a largura longitudinal deve apontar o pixel 256, enquanto a horizontal geralmente tomada por 80-100 pontos / s é mais apropriada. Precisa ser duplicado para uma fff lateral de 512 pontos mais apropriada, ou o dente de serra de espectrograma parecerá muito alto, nítido ou muito horizontal de influência de longa influência que os médicos interpretam os projetos. Conveniente com vários inteiros. Por exemplo: 4s ou 5s, 6s como.
