Piezohannas
PR1000K0141
Tipos de cristais piezocerâmicos de anel piezoelétricos de transdutores cerâmicos de piezo
1. Descrição do produto
Material Piezo: P-82
Dimensões: OD50 * ID20 * 6mm
Fs (Hz): 33292
FP (Hz): 35720
K31: 0.362.
ft (khz): 337.2
C (PF): 2460
tgδ (%): 0,2
Gama de anel de cerâmica piezo
Diâmetro Externo: 5.0 - 100mm
Diâmetro interno: (2,0 - 35mm)
Espessura: (0,2 - 15mm)
Escolha de metalização (prata, níquel, ouro e outros a pedido)
Ampla escolha de formulações de PZT
Dimensão (mm) | Capacidade C (PF) | Frequência radial Fr (khz) | Ressonância Impedância | Grosso Frequência Ft (khz) | Acoplamento Módulo KR (%) | Qualidade Fator Qm. |
Φ4× φ.2×2.5 | 60±12,5% | 622±5% | <300. | |||
Φ8ｘΦ3ｘ1 | 850±5% | 188±2% | ≤10 | |||
240±10% | 153±5% | ≤15 | 1020 | ≥45 | ≥800 | |
Φ12ｘΦ5ｘ1 | 1170±15% | 130±6% | ≤5.7 | |||
Φ13.5ｘΦ7ｘ1.2 | 2000±15% | 1.7MHz. | ≤75 | |||
Φ15ｘΦ6.5ｘ5 | 0.269nf.±10% | 410±2% | ≤15 | |||
Φ15ｘΦ7ｘ4 | 316±12,5% | 102±1khz. | ||||
Φ15ｘΦ8.5ｘ0.7 | 2100±15% | 91±3khz. | ≤12 | |||
Φ16ｘΦ7ｘ2.5 | 899±20% | 90±5% | ＜20 | 870±5% | ||
340±10% | 95.8±5% | ≤20 | 512 | ≥45 | ≥800 | |
Φ18xΦ12x1.2 | 2000±15 | 1.8MHz.±5% | ≤75 | |||
Φ20xΦ10x4 | 480±12,5% | 75±5% | ||||
1000±12,5% | 50±3khz. | |||||
Φ22x.Φ8.1x6 | 530±20% | 77±3 khz. | ≤25 | |||
Φ24ｘΦ7ｘ3 | 1500±12,5% | 75±5% | ||||
Φ24ｘΦ12ｘ8 | 550±15% | 60±3 khz. | ≤25 | |||
935±10% | 65.5±5% | ≤15 | 512 | ≥45 | ≥800 | |
Φ28ｘΦ9ｘ1 | 6650±15% | 2.08MHz.±5% | ≤3 | |||
Φ28ｘΦ9ｘ6 | 800±15% | 190±5 khz. | ||||
Φ28ｘΦ9ｘ0.3 | 22000±15% | 6.8MHz.±5% | ≤1.5 | |||
1150±10% | 58.4±5% | ≤15 | 410 | ≥45 | ≥800 | |
Φ30ｘΦ10ｘ6 | 990±15% | 59±5% | ≤16 | |||
Φ32ｘΦ15ｘ5 | 1080±10% | 49.2±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ35ｘΦ15ｘ5 | 1430±10% | 45.5±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ38ｘΦ12.7ｘ6.3 | 2000±20% | 44±3 khz. | ≤20 | |||
1750±10% | 43.4±5% | ≤15 | 410 | ≥46 | ≥800 | |
Φ40× φ.12×5 | 2070±12.5% | 45.9 | ≤15 | ≥46 | ≥800 | |
Φ40ｘΦ15ｘ5 | 1970±10% | 42.8±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ40× φ.20×5 | 1700±12,5% | 37.9 | ≤15 | ≥45 | ≥800 | |
Φ40× φ.17×6 | 1555±12,5% | 40.5 | ≤15 | ≥45 | ≥800 | |
Φ42ｘΦ15ｘ5 | 2200±10% | 40±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ42ｘΦ17ｘ5 | 2110±10% | 38.8±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ45ｘΦ15ｘ5 | 2580±10% | 38.1±5% | ≤15 | 410 | ≥46 | ≥800 |
Φ50ｘΦ17ｘ5 | 3160±10% | 34.8±5% | ≤15 | 410 | ≥45 | ≥800 |
Φ50ｘΦ17ｘ6 | 2430±10% | 34.8±5% | ≤15 | 315 | ≥45 | ≥800 |
Φ50× φ.20×5 | 2700±12,5% | 33±2khz. | ||||
2490±12,5% | 33.2 | ≤15 | ≥45 | ≥800 | ||
Φ50× φ.30×13 | 1350±5% | 200±2 khz. | ≤4 | |||
Φ50× φ.27×6 | 2100±12,5% | 29.3 | ≤15 | ≥45 | ≥800 | |
1922±12,5% | 25.3 | ≤15 | ≥45 | ≥800 | ||
Φ60× φ.50×2 | 128±10% | 1MHz.±5% | ≤10 | |||
Φ63.5× φ.50.8×12.7 | 1000 | 127khz. |
3.Typical Value of \"Hard \" PZT MATERIAIS DESEMPENHO:
Hard \"PZT MATERIAIS | |||||||
Propriedades. | PZT-41. | PZT-42. | PZT-43. | PZT-82. | PBAS-4. | ||
Constante dielétrica | ɛTR3. | 1050 | 1250 | 1420 | 1100 | 1900 | |
Fator de acoplamento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente de piezoelétrico | D31. | 10-12m / v. | -106 | -124 | -138 | -100 | -160 |
D33. | 10-12m / v. | 260 | 280 | 300 | 240 | 380 | |
G31. | 10-3VM / N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33. | 10-3VM / N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frequência | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de conformidade elástica. | Se11 | 10-12m2/ N. | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Fator de Qualidade Machânica. | Qm. | 1000 | 800 | 600 | 1200 | 2200 | |
Fator de perda dielétrico | Tg δ. | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidade | ρ | g / cm.3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura de curie | Tc. | ° C. | 320 | 320 | 320 | 310 | 310 |
Módulo do jovem | YE11 | <10.9N / m.3 | 85 | 79 | 76 | 86 | 76 |
Relação venenosa | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |

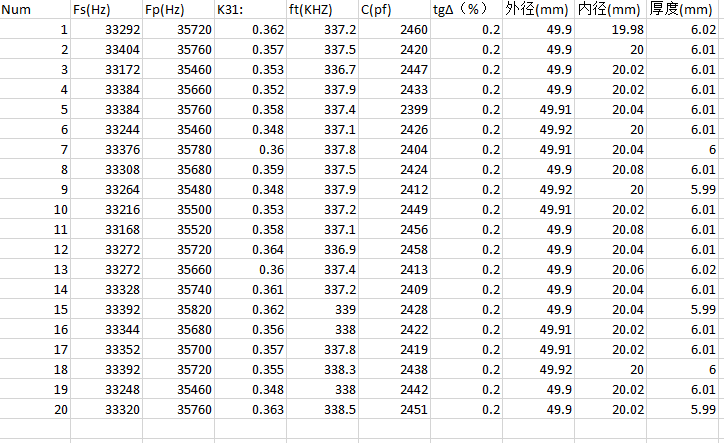

Relatório de teste de Ø50 × ø20 × 6 anel piezo
4.Imagem:
