PH-8.
Piezohannas
PH-8

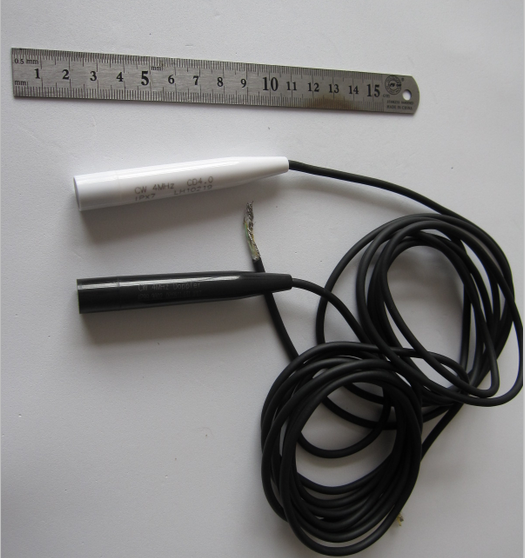

Transdutor Doppler do ultrassom do Doppler de 8MHz TCD para a junção craniocervical
Introdução:
O dispositivo de medição de sangue Doppler Nós desenvolvemos pode equipar com 2MHz, 4MHz, sensor de fluxo sanguíneo de 8MHz para medir a taxa de fluxo de sangue diferente. A interface de saída é porta USB e inserir a energia é padrão PC padrão. Poderia oferecer algum tipo de dados brutos ou os dados calculados como VP; VM, VD, PI, RI, SD, HR. Além disso, poderíamos oferecer a saída como espectro de bitmap quando conectar com seu laptop ou PC diretamente.
Parâmetros de tecnologia:
Modelo | PH-2 | Ph.-4 | Ph.-8 |
Freqüência de trabalho | 2MHz ± 10% | 4MHz ± 10% | 8MHz ± 10% |
Método de trabalho | Onda de pulso | Onda continua | Onda continua |
Capacitância estática | 2900pf ± 20% | Enviar: 1500pf ± 20% Receber: 1500pf ± 20% | Enviar: 500pf ± 20% Receber: 500pf ± 20% |
sensibilidade relativa | > -9db. | > -20db. | > -15db. |
Largura de banda relativa. | ≥30% | ≥15% | ≥20% |
Recebendo-envio-envio | --- | <-50db. | <-50db. |
Uso principal | Para análise do fluxo de sangue do cérebro | Para a análise de fluxo de sangue da artéria carótida | Para análise de fluxo de sangue vascular superficial |
1. Conteúdo principal e escopo da aplicação:
Os requisitos técnicos estipulam os principais requisitos técnicos do tipo de onda de pulso de unidade (PW) e a dual-wafer que separa sondas de Dopplers ultrasônicas contínuas do tipo de onda (CW), como base para inspeção técnica e avaliação.
2. Padrão de referência:
ZBC41010 Pulso da unidade - Requisitos técnicos gerais e métodos de medição para transdutores ultra-sônicos de eco.
GB6385 Requisitos específicos de segurança do equipamento de diagnóstico ultra-sônico.
3. Termos, Símbolos:
3.1 Frequência de trabalho fo
A frequência correspondente ao valor máximo da curva do transdutor Doppler e da resposta de freqüência que consiste em uma unidade ou uma bolacha de recepção de transmissão, unidade: MHz
3.2 largura de banda relativa △ f / fo
Na curva de resposta de freqüência referida em 3.1, a proporção da diferença entre as frequências altas e baixas FH e FL (ΔF) e FO correspondente à queda de 6dB na freqüência ideal para
ΔF / FO = (FH-FL) / FO╳100% Unidade%
3.3 Sensibilidade relativa
O número de decibéis na proporção da tensão do sinal VT aplicado à bolacha de transmissão para a tensão de saída VR na bolacha de recebimento sob o alvo refletivo especificado
Mtr = 20logvr / vt unidade db
(Para um transdutor pulsado unitário, o número de decibéis na proporção de VT para VR na mesma bolacha)
3.4 Sinal de envio de envio mix mc
O número de decibéis na proporção da tensão de sinal VT aplicada à bolacha emissora para a tensão de saída VR na bolacha de recepção quando o transdutor é descarregado.
Isto é: mc = 20logvr / vt unidade db
4. Requisitos técnicos:
4.1 transdutor ultra-sônico PW:
4.1.1 Frequência de operação (FO): 2MHz ± 0.2MHz
4.1.2 Capacitância estática (CO): 2300PF ± 15%
4.1.3 largura de banda relativa (△ F / FO): ≥30%
4.1.4 Sensibilidade relativa (MTR): Melhor que -8DB
4,2 CW transdutor ultra-sônico (4MHz):
4.2.1 Frequência de operação (FO): 4MHz ± 0.4MHz
4.2.2 Capacitância estática (CO): 1200 pf ± 15% para cada uma das transmissões e recebimento.
4.2.3 largura de banda relativa (△ f / fo): ≥15%
4.2.4 Sensibilidade relativa (MTR): Melhor que -20DB
4.2.5 Transmissão e Recebimento de Mistura do Sinal (MC): <-50dB
4,3 transdutor de ultra-som CW (8MHz)
4.3.1 Frequência de operação (FO): 8MHz ± 0.8MHz
4.3.2 Capacitância estática (CO): A recepção de transmissão é de 500pf ± 15%.
4.3.3 Largura de banda relativa (△ F / FO): ≥20%
4.3.4 Sensibilidade relativa (MTR): Melhor que -15DB
4.3.5 Transmissão e Recebimento de Mistura do Sinal (MC): <-50dB
![R [3L] (] 4RM0U3CB $ 1-lziek](http://a0.leadongcdn.com/cloud/lmBqnKjlRiqSiknopkio/RLRM0U3CB-LZIEK.png)

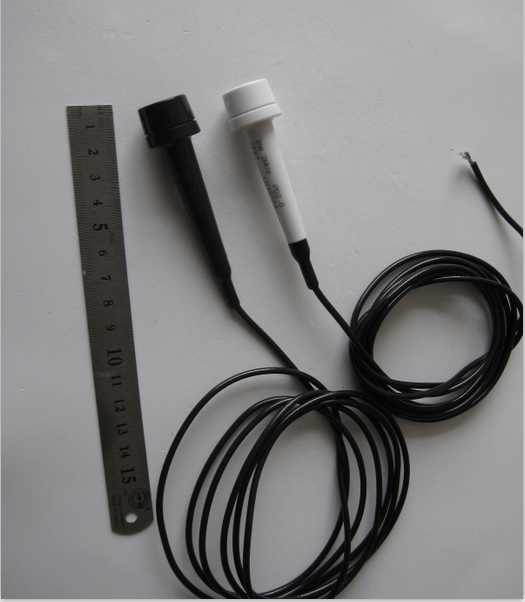

Transdutor Doppler do ultrassom do Doppler de 8MHz TCD para a junção craniocervical
