Transdutor Ultrassônico Piezo de 40KHz para Medição de Distância

40kHz | 14 ° | 0,3 ~ 10m | Usado para sensor de distância ultrassônica, sensor de nível líquido ultrassônico, localizador de alcance ultrassônico, sensor ultrassônico para objetos de detecção sem contato, etc.


Sobre o transdutor de distância ultrassônica, podemos oferecer 14kHz 22kHz 40kHz 50kHz 75kHz 80kHz 125kHz 200kHz 300kHz 400kHz Como para frequência ressonante,
Também podemos acconar a personalização.
Status de disponibilidade:
Quantidade:
  • PHQ40-1
  • Piezohannas
  • PHQ40-1

         Transdutor ultrassônico de 40kHz Piezo para medição de distância


Transdutor ultrassônico de 40kHz Piezo para medição de distância


Parâmetros técnicos:


Modelo

Phq40-1

Frequência ressonante central (KHZ)

40kHz ± 4%

Largura de banda de frequência

3KHz

Sensibilidade integrada (0  dB = 300  VP-P) ;período50 ;distância1,0m



-70db Min

Distância de detecção

0,4-10M

Pontos cegos

< 0,4M

Lançar feixe de ângulo (-3db ângulo total)

14 ± 2 °

Capacitância eletrostática

3000pf ± 20%

Impedância paralela mínima

180Ω ± 30%

Tensão máxima de trabalho (Pulse - 2% do ciclo de trabalho)

< 1500V

Temperatura de operação

-20 ~ 70 ℃

Nível de proteção

IP65

Material de caixa

abdômenou PVDF

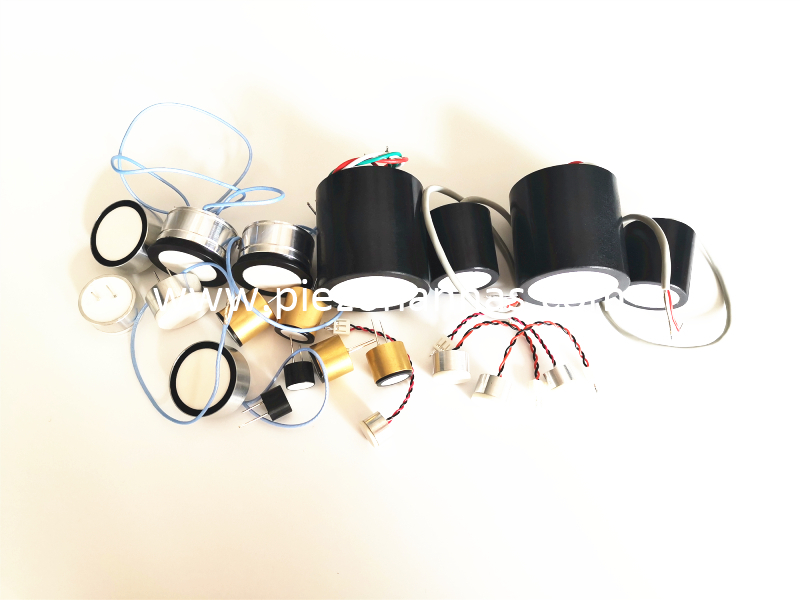

Foto:


Transdutor ultrassônico de 41kHz para medição de distância


Dimensão do esboço:


Yu`i (sg%pc9drrsueli


Curva de resistência à frequência



531WBPVXE`YBPX1UF2D12





Frequência-Ângulo de fase Curva

05X-51OT0UTNTPNK0N0SOB




Teste de sensibilidade:



Tensão de transmissão: 300VP-P; Período: 50; Distância: 1,5m

`7ydifrgpah2yx7uy83f



Directividade Curva



43PEJ1SMB`5A3RX6G-M



Característica:

● Pacote sólido (casca de liga de alumínio ABS ou alumínio)

● Instalação expedientemente (parafuso M20 * 1.5)



Inscrição:

● Localização da posição

● Medição de abordagem

● Medição de tráfego

● Evitando obstáculos
