HS / M9K-15K
Piezohannas
HS/M9K-15K

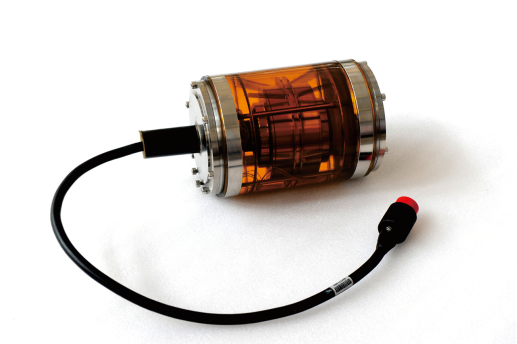

Transdutor acústico subaquático de 9khz personalizado para profundidade de 2000m
Parâmetros técnicos:
Modelo | HS / M9K-15K |
|
Frequência de ressonância | Transmissor oscilador: 12khz Recebendo oscilador: 48kh | |
Banda de trabalho | 9khz ~ 15khz. | |

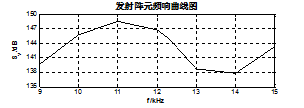

Transmitindo a resposta da tensão | Svl≥140db. | |
Recebendo sensibilidade | Ml≥ 202db. | |
Capacitância estática | Oscilador de emissão: 22.5NF ± 10% Recebendo oscilador: 750pf ± 10% | |
Diretividade | Oscilador de emissão: 2 θ - 3DB ≥ 120 graus Recebendo oscilador: elemento de oscilador do meio espaço | |
Profundidade de trabalho | 2000m | |
Especificação de cabo | Cabo blindado de φ20mm 18core | |
Peso | 106kg. | |
| ||
Aplicativo:
Pesquisa de acústica subaquática
Calibração de campo acústico
Aplicações militares e científicas
Caso de aplicação de transdutor acústico subaquático
De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultra-sônicos piezoelétricos, transdutor acústico subaquático, sondas ultra-sônicas e sensores de várias freqüências com desempenho estável e alta qualidade.
2. Calibração de hidrofones de vetor em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos lineares de array linear
3. A mais alta resposta de emissão do transdutor acústico esférico empilhado pode atingir 156dB, e o nível de fonte de som mais alto pode chegar a 202dB, que é superior a 6dB superior aos transdutores esféricos comuns do mesmo tamanho.
4. transdutor de hidrofone de vetor de cristal único
Em comparação com os transdutores cerâmicos piezoelétricos, o tamanho do transdutor de transmissão de cristal único PIN-PMN-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é de 2 ~ 10dB mais alto, a largura de banda de impedância é cerca de duas vezes maior, e o -3dB largura de banda é cerca de duas vezes maior. Vezes; A sensibilidade de recebimento é de 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixa auto-ruído, e a sensibilidade é de 4 ~ 6dB superior ao hidrofone de vetor piezoelétrico do mesmo tamanho.
Hidrofone de vetor de instalação 5.Fixed
Usando a coluna central como a base fixa, o modo de trabalho de cisalhamento cerâmico, a banda de freqüência de trabalho é 100-5000Hz, a instalação é simples, o desempenho é estável, e pode substituir a maioria dos hidrofones de vetor instalados em várias plataformas.
O refletor em forma de cone é usado para refletir as ondas sonoras circunferencialmente irradiadas do transdutor toroidal até a superfície final para o trabalho, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
