HS/T6Kⅱ
Piezohannas
HS/T6KⅡ

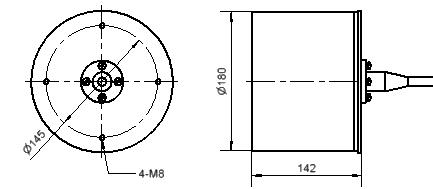

Transdutor do tipo de anel de 6kHz personalizado Transdutor acústico subaquático para medição de profundidade
Parâmetros técnicos:
Modelo | HS/T6Kⅱ |
|

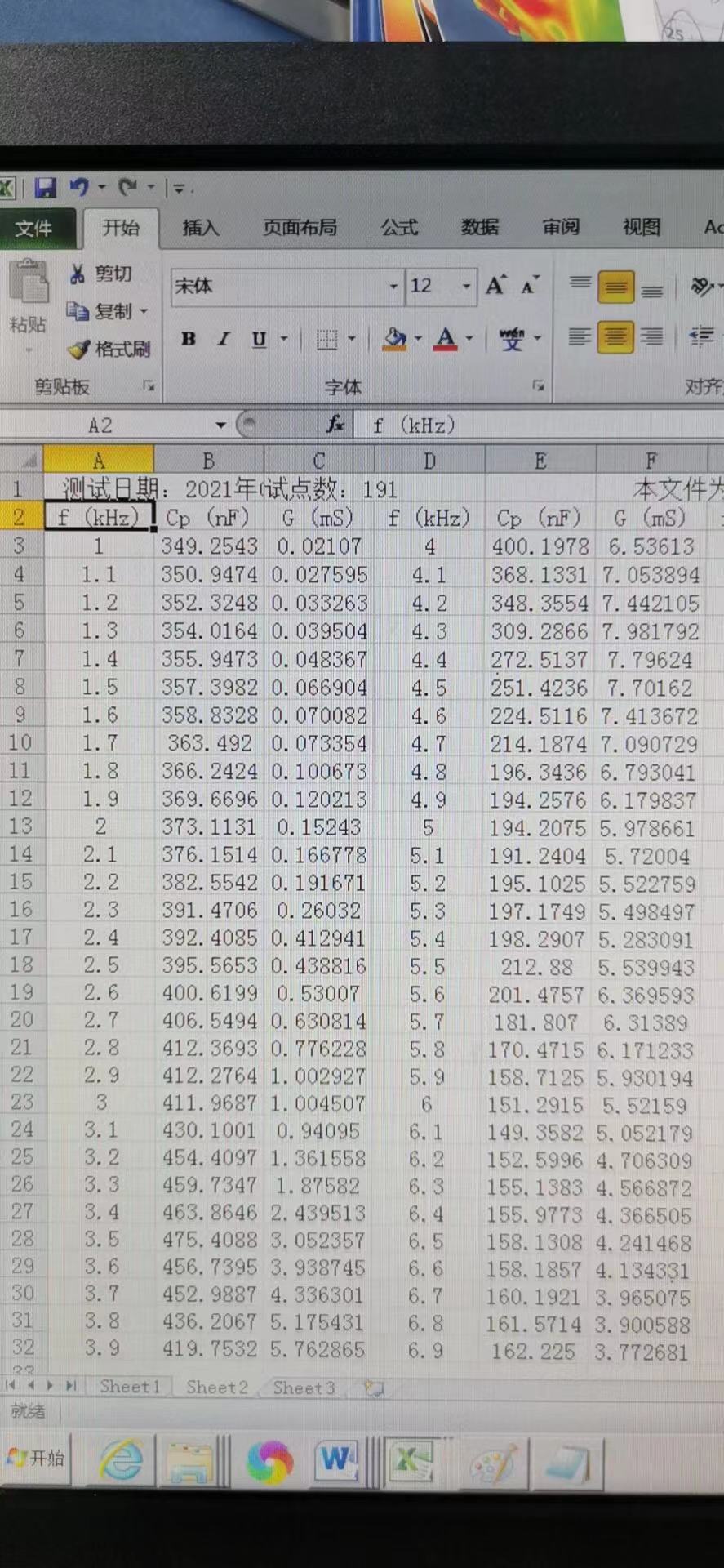

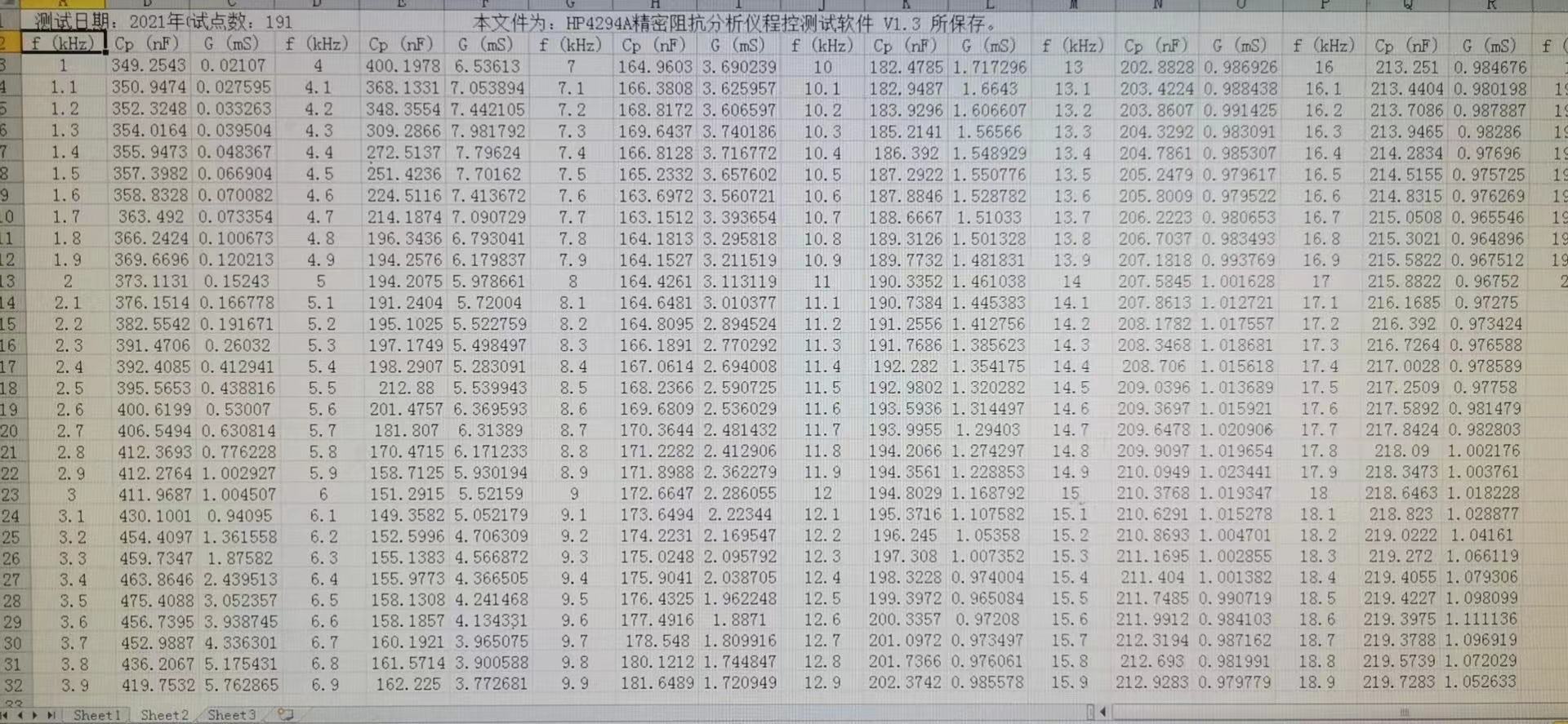

frequência de ressonância | 6kHz | |
Banda de trabalho | 3,5kHz ~ 15kHz | |
Resposta de tensão de transmissão | SVL≥140dB | |
Capacitância estática | 320000pf | |
Diretividade | Omnidirecional horizontal | |
Nível de fonte sonora (SL) | SL≥190dB | |
Profundidade de trabalho | 300m | |
Especificação de cabo | Φ11.2mm Cabo blindado de núcleo duplo | |
Peso | 13kg | |
| ||

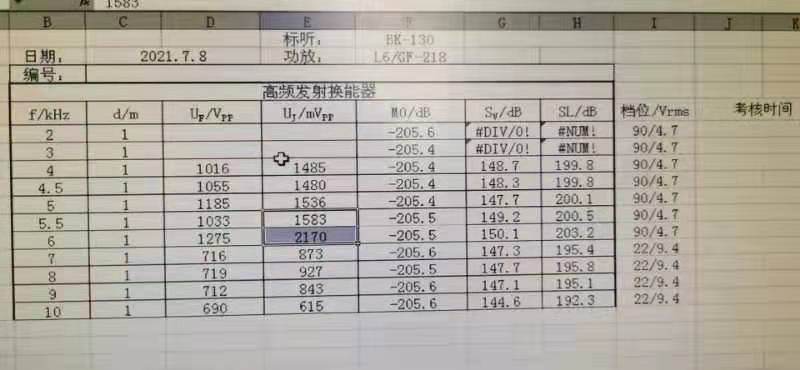

Gráfico de resposta de transmissão:

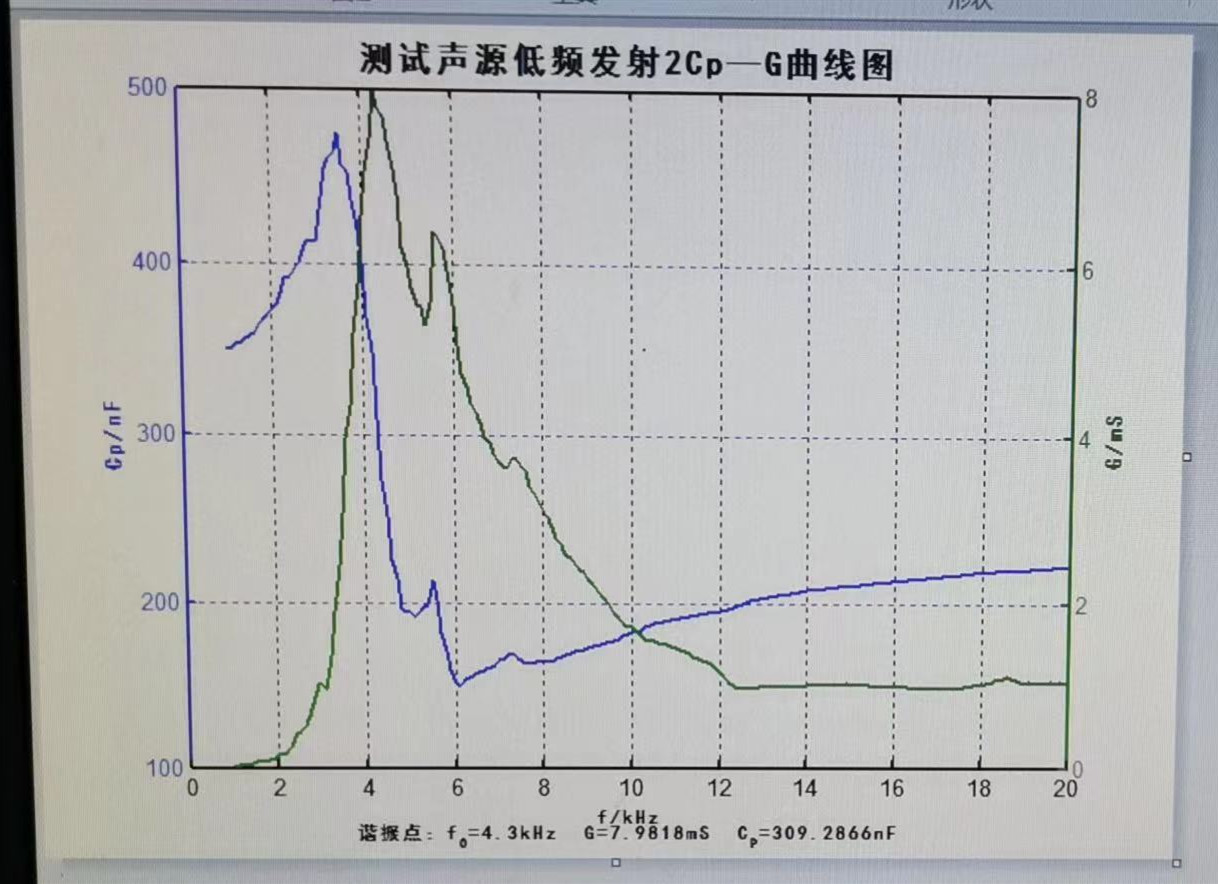

Curva de emissão de baixa frequência da fonte de som de teste:

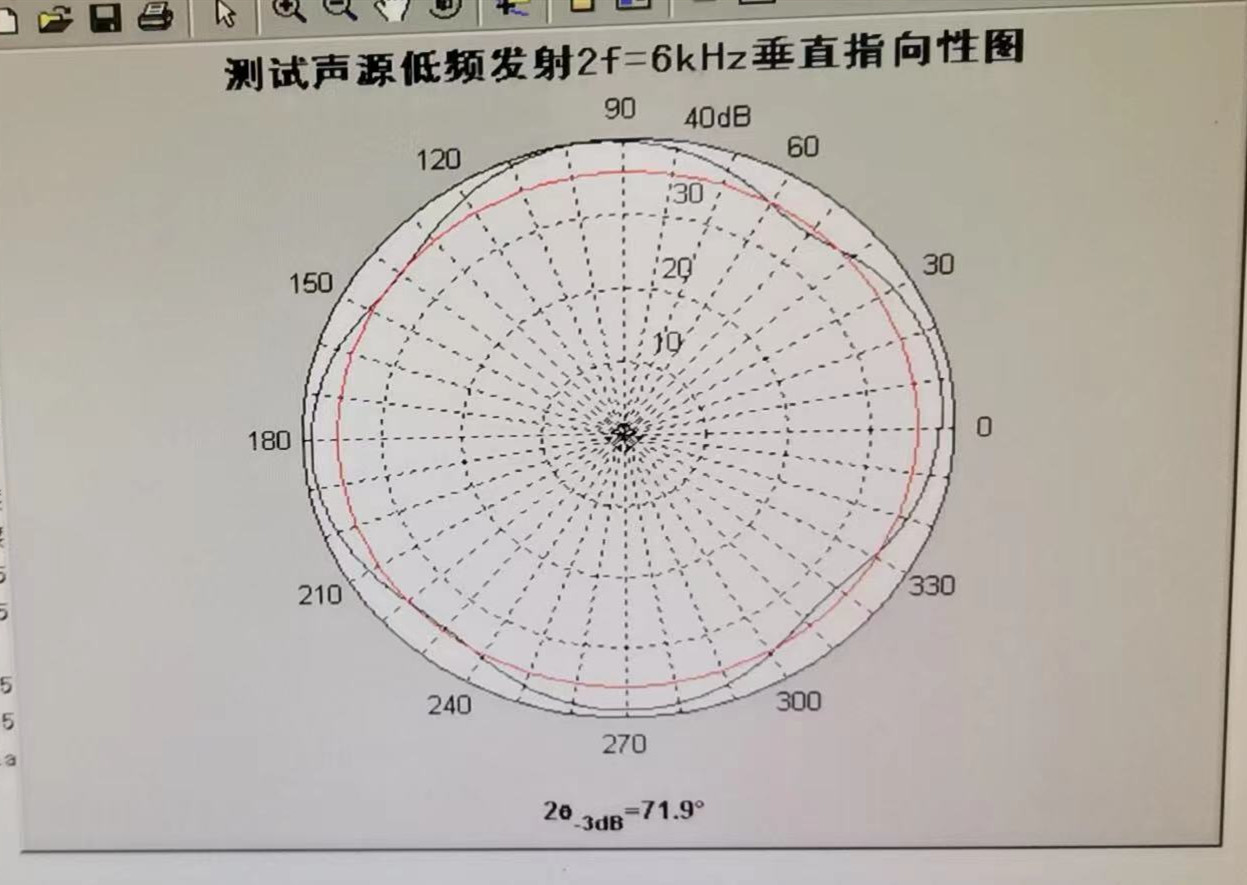

Teste Sound Fonte Emissão de baixa frequência 2F = 6kHz Dirção vertical:

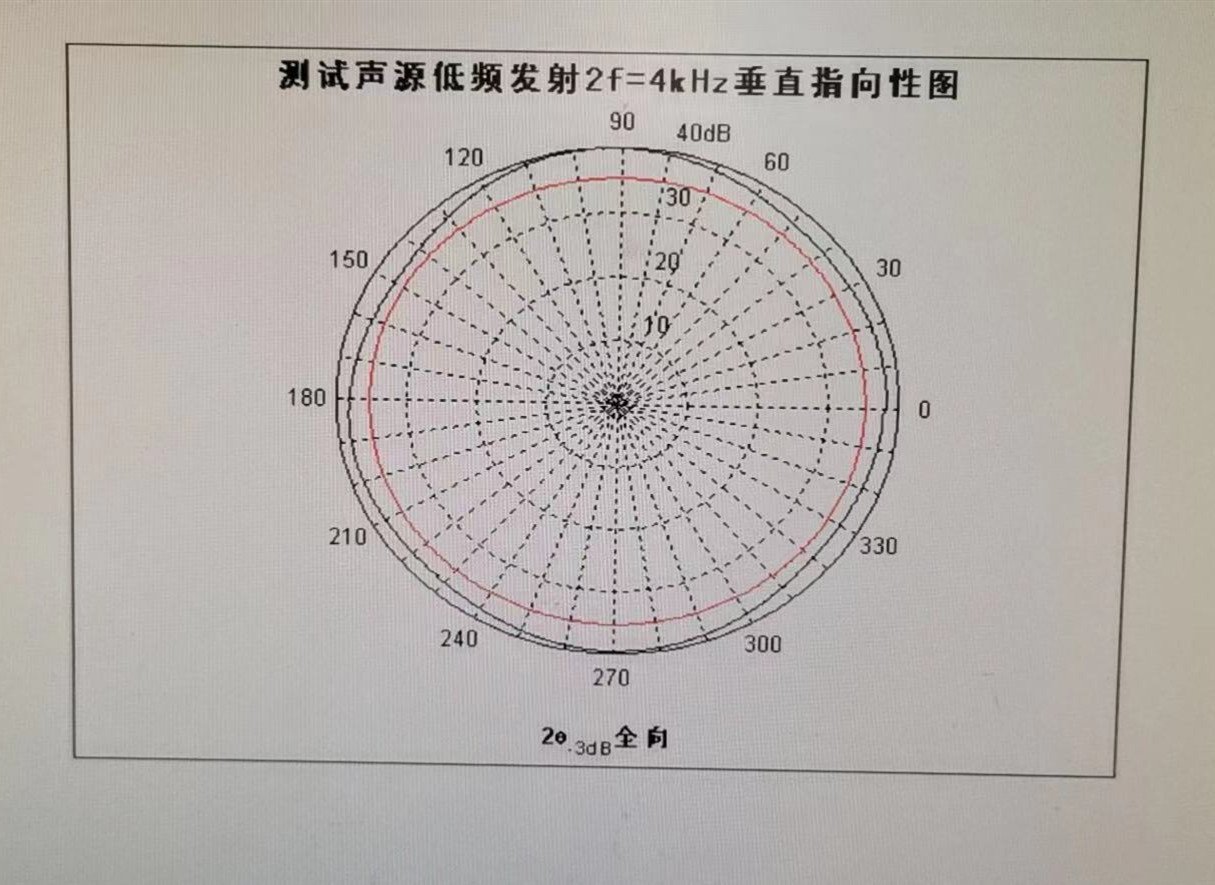

Teste Sound Fonte Emissão de baixa frequência 2F = Direção vertical de 4kHz:
Inscrição:
Pesquisa de acústica subaquática
Calibração do campo acústico
Aplicações militares e científicas
Tipos de transdutor acústico subaquático:
1. Frequência de baixa, águas profundas, transdutor de alta potência
Série de transdutores transmissores de baixa frequência: Existem vários tipos de transdutores de flexão, transdutores de tubos circulares com fenda, transdutores de flexão de riacho, transdutores de disco de flexão combinados, etc. A frequência operacional mínima foi tão baixa quanto 20Hz;
Série de transdutores de águas profundas: Existem três tipos de produtos: tipo de transbordamento, tipo de balanço de pressão cheio de óleo e tipo de pressão auto-sustentável, a resistência máxima à pressão atingiu 80MPa;
Série de transdutor de transmissão de alta potência: o nível da fonte sonora pode atingir mais de 207dB próximo a 350Hz.
2. transdutor de anel em mosaico
A empresa tem a capacidade de projetar e fabricar anéis de mosaico com um diâmetro de 30 mm ～ 800mm, a frequência pode cobrir 0,5kHz ～ 50kHz, o maior nível de fonte sonora de emissão de um único transdutor pode atingir 202dB, e a banda de frequência de trabalho efetiva pode alcançar Mais de 2 frequências de oitava. Sua forma estrutural dividida principalmente em tipo de ar e tipo de transbordamento, a profundidade de trabalho pode atingir 500m e 6km, respectivamente.
3. Array de linha
A empresa tem a capacidade de projetar e fabricar matrizes lineares cheias de óleo, matrizes lineares de cabo e matrizes lineares rígidas. A matriz cheia de óleo pode perceber a matriz linear cheia de óleo com o menor diâmetro externo de 20 mm, e o segmento de matriz único mais longo pode atingir 80m.
4. Transdutor esférico
A empresa possui tecnologia madura de design e produção para transdutores esféricos. Atualmente, formou uma série completa de transdutores esféricos com um diâmetro de 20 a 166 mm após a embalagem; A frequência de cobertura da transmissão é de 3kHz a 150kHz; A frequência de cobertura da recepção é de 5Hz a 100kHz+; A profundidade de trabalho é a mais alta de 5 km ou mais.
5. Hidrofone vetorial
A empresa é a primeira empresa do setor a desenvolver hidrofones vetoriais e suas aplicações de engenharia. Os hidrofones de vetor de pressão diferencial e os hidrofones de vetor de co-vibração desenvolvidos são estáveis e confiáveis. A faixa de frequência de trabalho pode cobrir 5Hz ~ 120kHz e a profundidade máxima de trabalho pode ser de até 3000m. Para melhorar a adequação do hidrofone do vetor de co-vibração, nossa empresa realizou pesquisas detalhadas sobre o método de instalação, o modo de impacto e suspensão à prova d'água, etc., e realizado hidrofone de vetor de instalação fixa, estrutura cheia de óleo e livre Suspensão, etc. Uma variedade de resultados e possui as capacidades de design e fabricação das matrizes de linhas de hidrofone vetoriais e matrizes rebocadas.
Caso de aplicação de transdutor acústico subaquático
De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultrassônicos piezoelétricos, Transdutor acústico subaquático, sondas ultrassônicas e sensores de várias frequências com desempenho estável e alta qualidade.
2. Calibração de hidrofones vetoriais em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos de matriz linear cheios de óleo
3. A resposta de emissão mais alta do transdutor acústico esférico empilhado pode atingir 156dB, e o nível mais alto da fonte sonora pode atingir 202dB, o que é mais de 6dB maior que os transdutores esféricos comuns do mesmo tamanho.
4. transdutor de hidrofone de vetor de cristal único
Comparado com os transdutores de cerâmica piezoelétrica, o tamanho do transdutor de transmissão de cristal único Pin-Pmn-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é 2 ~ 10dB mais alto, a largura de banda de impedância é duas vezes maior e o -3dB A largura de banda é cerca de duas vezes maior. Tempos; A sensibilidade de recebimento é 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixo ruído de movimento e a sensibilidade é 4 ~ 6dB mais alta que o hidrofone vetor piezoelétrico do mesmo tamanho.
5. Hidrofone de vetor de instalação 5.
Usando a coluna central como base fixa, o modo de trabalho de cisalhamento de cerâmica, a faixa de frequência de trabalho é de 100-5000Hz, a instalação é simples, o desempenho é estável e pode substituir a maioria dos hidrofones vetoriais instalados em várias plataformas.
O refletor em forma de cone é usado para refletir as ondas sonoras irradiadas circunferencialmente do transdutor toroidal na superfície final para funcionar, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
Transdutor do tipo de anel de 6kHz personalizado Transdutor acústico subaquático para medição de profundidade
Parâmetros técnicos:
Modelo | HS/T6Kⅱ |
|
frequência de ressonância | 6kHz | |
Banda de trabalho | 3,5kHz ~ 15kHz | |
Resposta de tensão de transmissão | SVL≥140dB | |
Capacitância estática | 320000pf | |
Diretividade | Omnidirecional horizontal | |
Nível de fonte sonora (SL) | SL≥190dB | |
Profundidade de trabalho | 300m | |
Especificação de cabo | Φ11.2mm Cabo blindado de núcleo duplo | |
Peso | 13kg | |
| ||
Gráfico de resposta de transmissão:
Curva de emissão de baixa frequência da fonte de som de teste:
Teste Sound Fonte Emissão de baixa frequência 2F = 6kHz Dirção vertical:
Teste Sound Fonte Emissão de baixa frequência 2F = Direção vertical de 4kHz:
Inscrição:
Pesquisa de acústica subaquática
Calibração do campo acústico
Aplicações militares e científicas
Tipos de transdutor acústico subaquático:
1. Frequência de baixa, águas profundas, transdutor de alta potência
Série de transdutores transmissores de baixa frequência: Existem vários tipos de transdutores de flexão, transdutores de tubos circulares com fenda, transdutores de flexão de riacho, transdutores de disco de flexão combinados, etc. A frequência operacional mínima foi tão baixa quanto 20Hz;
Série de transdutores de águas profundas: Existem três tipos de produtos: tipo de transbordamento, tipo de balanço de pressão cheio de óleo e tipo de pressão auto-sustentável, a resistência máxima à pressão atingiu 80MPa;
Série de transdutor de transmissão de alta potência: o nível da fonte sonora pode atingir mais de 207dB próximo a 350Hz.
2. transdutor de anel em mosaico
A empresa tem a capacidade de projetar e fabricar anéis de mosaico com um diâmetro de 30 mm ～ 800mm, a frequência pode cobrir 0,5kHz ～ 50kHz, o maior nível de fonte sonora de emissão de um único transdutor pode atingir 202dB, e a banda de frequência de trabalho efetiva pode alcançar Mais de 2 frequências de oitava. Sua forma estrutural dividida principalmente em tipo de ar e tipo de transbordamento, a profundidade de trabalho pode atingir 500m e 6km, respectivamente.
3. Array de linha
A empresa tem a capacidade de projetar e fabricar matrizes lineares cheias de óleo, matrizes lineares de cabo e matrizes lineares rígidas. A matriz cheia de óleo pode perceber a matriz linear cheia de óleo com o menor diâmetro externo de 20 mm, e o segmento de matriz único mais longo pode atingir 80m.
4. Transdutor esférico
A empresa possui tecnologia madura de design e produção para transdutores esféricos. Atualmente, formou uma série completa de transdutores esféricos com um diâmetro de 20 a 166 mm após a embalagem; A frequência de cobertura da transmissão é de 3kHz a 150kHz; A frequência de cobertura da recepção é de 5Hz a 100kHz+; A profundidade de trabalho é a mais alta de 5 km ou mais.
5. Hidrofone vetorial
A empresa é a primeira empresa do setor a desenvolver hidrofones vetoriais e suas aplicações de engenharia. Os hidrofones de vetor de pressão diferencial e os hidrofones de vetor de co-vibração desenvolvidos são estáveis e confiáveis. A faixa de frequência de trabalho pode cobrir 5Hz ~ 120kHz e a profundidade máxima de trabalho pode ser de até 3000m. Para melhorar a adequação do hidrofone do vetor de co-vibração, nossa empresa realizou pesquisas detalhadas sobre o método de instalação, o modo de impacto e suspensão à prova d'água, etc., e realizado hidrofone de vetor de instalação fixa, estrutura cheia de óleo e livre Suspensão, etc. Uma variedade de resultados e possui as capacidades de design e fabricação das matrizes de linhas de hidrofone vetoriais e matrizes rebocadas.
Caso de aplicação de transdutor acústico subaquático
De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultrassônicos piezoelétricos, Transdutor acústico subaquático, sondas ultrassônicas e sensores de várias frequências com desempenho estável e alta qualidade.
2. Calibração de hidrofones vetoriais em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos de matriz linear cheios de óleo
3. A resposta de emissão mais alta do transdutor acústico esférico empilhado pode atingir 156dB, e o nível mais alto da fonte sonora pode atingir 202dB, o que é mais de 6dB maior que os transdutores esféricos comuns do mesmo tamanho.
4. transdutor de hidrofone de vetor de cristal único
Comparado com os transdutores de cerâmica piezoelétrica, o tamanho do transdutor de transmissão de cristal único Pin-Pmn-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é 2 ~ 10dB mais alto, a largura de banda de impedância é duas vezes maior e o -3dB A largura de banda é cerca de duas vezes maior. Tempos; A sensibilidade de recebimento é 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixo ruído de movimento e a sensibilidade é 4 ~ 6dB mais alta que o hidrofone vetor piezoelétrico do mesmo tamanho.
5. Hidrofone de vetor de instalação 5.
Usando a coluna central como base fixa, o modo de trabalho de cisalhamento de cerâmica, a faixa de frequência de trabalho é de 100-5000Hz, a instalação é simples, o desempenho é estável e pode substituir a maioria dos hidrofones vetoriais instalados em várias plataformas.
O refletor em forma de cone é usado para refletir as ondas sonoras irradiadas circunferencialmente do transdutor toroidal na superfície final para funcionar, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
