Transdutor acústico subaquático subaquático 5.7KHz para o sistema de comunicação subaquática

transdutor de transmissão cilíndrica
Quantidade:
  • HS / T5.7k.
  • Piezohannas
  • HS/T5.7K

Transdutor acústico subaquático subaquático 5.7KHz para o sistema de comunicação subaquática


Parâmetros técnicos:


Modelo

HS / T5.7k.

44Ergt`1gpamyo0) hwi8.

frequência de ressonância

5.7khz.

Banda de trabalho

2khz ~ 12khz.

Transmitindo a resposta da tensão

> 142db.

Capacita estáticance.

115000pf.

DIrectividade

Omnidirecional horizontal

Nível de fonte de som (SL)

Sl≥190db.

Profundidade de trabalho

150m

Cable Spe.cificação

Cabo blindado de núcleo duplo φ11.2mm

Peso

18kg.

Jei01k52vq3e_l4vcs1phs.

Aplicativo:


Pesquisa de acústica subaquática

Sistema de comunicação subaquática

Calibração de campo acústico

Aplicações militares e científicas



Tipos de transdutor acústico subaquático

1.Low frequência, água profunda, transdutor de alta potência

Série de transdutor de transmissão de baixa frequência: Existem vários tipos de transdutores flexais, transdutores de tubo circulares, transdutores de flexão de slat, transdutores de disco de flexão combinados, etc. A freqüência de operação mínima tem sido tão baixa quanto 20Hz;

Série de transdutor de águas profundas: Existem três tipos de produtos: tipo de estouro, tipo de equilíbrio de pressão preenchido com óleo e tipo de pressão auto-suportável, a resistência máxima de pressão atingiu 80MPA;

Transdição de alta potência Transdutor Série: O nível de fonte de som pode atingir mais de 207dB perto de 350Hz.

2. Transdutor de anel de mosaico

A empresa tem a capacidade de projetar e fabricar anéis de mosaico com um diâmetro de 30mm ~ 800mm, a frequência pode cobrir 0.5KHz ~ 50kHz, o nível de fonte de som de emissão mais alta de um único transdutor pode atingir 202dB, e a faixa de freqüência efetiva pode atingir mais de 2 freqüências de oitava. Sua forma estrutural dividida principalmente no tipo e do tipo de transbordamento apoiado pelo ar, a profundidade de trabalho pode atingir 500m e 6km, respectivamente.

3. Array de linha

A empresa tem a capacidade de projetar e fabricar matrizes lineares cheias de óleo, matrizes lineares de cabo e matrizes lineares rígidas. A matriz preenchida com óleo pode realizar a matriz linear cheia de óleo com o menor diâmetro externo de 20 mm, e o maior segmento de matriz único pode chegar a 80m.

4. transdutor esférico

A empresa tem design maduro e tecnologia de produção para transdutores esféricos. Actualmente, formou uma série completa de transdutores esféricos com um diâmetro de 20mm a 166mm após a embalagem; A freqüência de cobertura de transmissão é 3KHz a 150kHz; A frequência de cobertura da recepção é de 5Hz a 100kHz +; A profundidade de trabalho é a mais alta até 5 km ou mais.

5. hidrofone de vetor

A empresa é a primeira empresa do setor a desenvolver hidrofones de vetor e seus aplicativos de engenharia. Os hidrofones de vetor de pressão diferencial e hidrofones de vetores de co-vibração desenvolvidos são estáveis ​​e confiáveis. A faixa de frequência de trabalho pode cobrir 5Hz ~ 120kHz, e a profundidade máxima de trabalho pode ser de até 3000m. A fim de melhorar a adequação do hidrofone de vector de co-vibração, nossa empresa conduziu pesquisas aprofundadas sobre o método de instalação, impacto da corrente impermeável e modo de suspensão, etc., e realizado hidrofone de vetor de instalação fixa, estrutura cheia de óleo e livre Suspensão, etc. Uma variedade de resultados e tem as capacidades de design e fabricação de matrizes de linha de hidrofone de vetor e matrizes rebocadas.



Caso de aplicação de transdutor acústico subaquático

De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultra-sônicos piezoelétricos, transdutor acústico subaquático, sondas ultra-sônicas e sensores de várias freqüências com desempenho estável e alta qualidade.

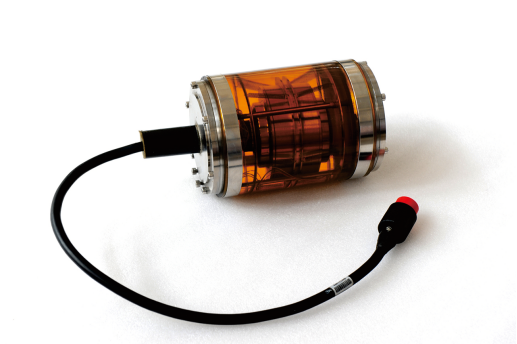

Ish (x1a4wi (tat2o50 (7

2. Calibração de hidrofones de vetor em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos lineares de array linear

) Xu6shujqqf6zulhyh

3. A mais alta resposta de emissão do transdutor acústico esférico empilhado pode atingir 156dB, e o nível de fonte de som mais alto pode chegar a 202dB, que é superior a 6dB superior aos transdutores esféricos comuns do mesmo tamanho.

Xk957kdi`cn) c3) w06vaf8

4. transdutor de hidrofone de vetor de cristal único

Em comparação com os transdutores cerâmicos piezoelétricos, o tamanho do transdutor de transmissão de cristal único PIN-PMN-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é de 2 ~ 10dB mais alto, a largura de banda de impedância é cerca de duas vezes maior, e o -3dB largura de banda é cerca de duas vezes maior. Vezes; A sensibilidade de recebimento é de 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixa auto-ruído, e a sensibilidade é de 4 ~ 6dB superior ao hidrofone de vetor piezoelétrico do mesmo tamanho.

Anvfb_myquw8rquzj6fn.

Hidrofone de vetor de instalação 5.Fixed

Usando a coluna central como a base fixa, o modo de trabalho de cisalhamento cerâmico, a banda de freqüência de trabalho é 100-5000Hz, a instalação é simples, o desempenho é estável, e pode substituir a maioria dos hidrofones de vetor instalados em várias plataformas.

4TM) xzg7tp8zhf1 (r) y9p

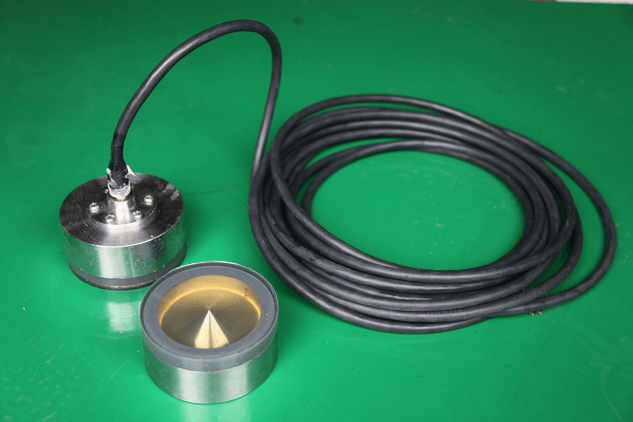

O reflexo em forma de coneTor é usado para refletir as ondas sonoras circunferencialmente irradiadas do transdutor toroidal até a superfície final para o trabalho, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.

4S_DDUC5KH936B3USO9P%) A

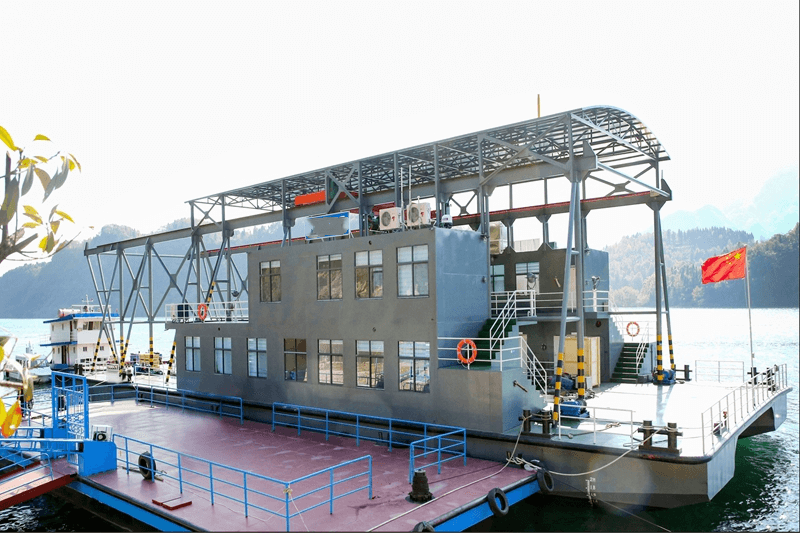

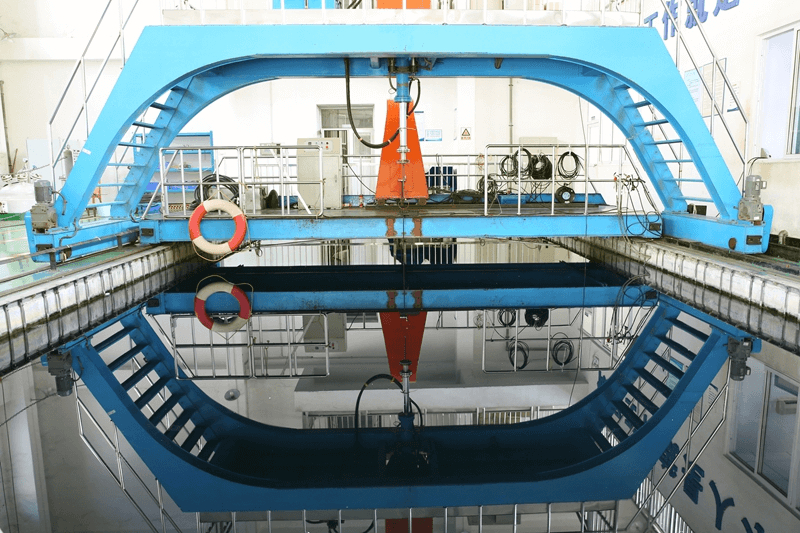

Teste de medição acústica subaquática:

A medição acústica subaquática contém 5 conjuntos de dispositivos de teste, incluindo sistema de medição acústica automática, dispositivo de calibração de baixa freqüência de hidrofone, sistema de medição de sensibilidade de aceleração de hidrofone, dispositivo de medição de tubo de pulso de material hidroacústico e sistema de teste de teste de teste, que estão equipados para medir vários transdutores . Os parâmetros relevantes do elemento sonoro e da matriz acústica, bem como a reflexão e desempenho de transmissão de som de materiais acústicos subaquáticos e componentes, padrões de teste GB / T 7965-2002, GB / T16165-1996, GB / T7967-2002, GJB275 -1987, GB / T14369-2011, Q / 715 j 66-2011, etc. A faixa de frequência de medição é 20Hz a 500kHz. Estação de teste pode medir o desempenho acústico subaquático de grandes transdutores e arrays acústicos.


Bwcp4g5) 7_1xc% fyv3t


Asslt% r4ip0hd6_u2t_v8by.


X`5zdy3tury5nua`ll7_1w.
