Yh-t300.
Piezohannas
YH-T300
Transdutor acústico subaquático subaquático cilíndrico de 30khz para comunicações subaquáticas
Parâmetros técnicos:
Modelo | Parâmetros. |
Modelo | Yh-t300. |
frequência de ressonância | 30khz. |
Caixa de frequência de trabalho | 20khz-40khz. |
Diretividade horizontal | omnidirecional± 2dB. |
Diretividade vertical | Tipo de hemisfério |
Impedância no ponto de ressonância | 1500Ω. |
Entrada de energia elétrica máxima | Regime de pulso de 200W. |
Profundidade de trabalho | 500m |
materiais básicos | Liga de alumínio PVC. |
Modelo de cabo. | 5mm de diâmetro, bainha de poliuretano |
Comprimento do cabo | Padrão 3 metros, comprimentos extras precisam ser encomendados separadamente |
temperatura de armazenamento | -40 - +80 ºC |
Temperatura de operação | -5 - +70 ºC |
Recebendo desempenho:

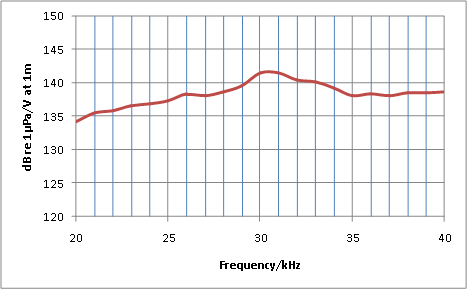

Emitindo desempenho:

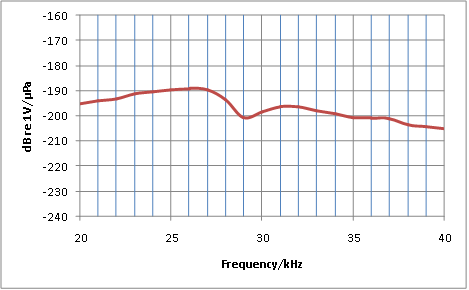

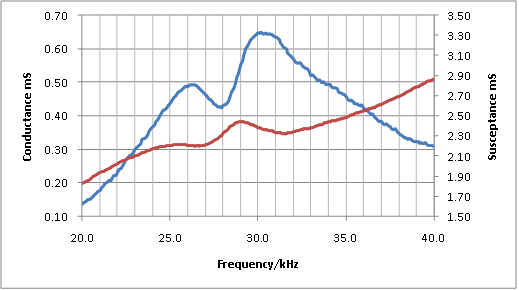

Impedância subaquática

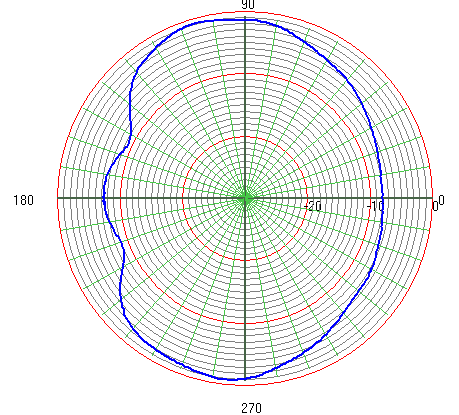

Diretividade vertical em 30khz
Aplicativo:
Pesquisa de acústica subaquática
Calibração de campo acústico
Aplicações militares e científicas
Tipos de transdutor acústico subaquático
Categorias e características principais do produto:
1 transdutor de água profunda hemisférica *
- Freqüência de ressonância FR (KHZ): 12 a 40
- Faixa de frequência de trabalho (KHZ): 7 a 50
- Transmissão de resposta de tensão @fr (DB): 137 a 133
- Recebendo sensibilidade @fr (DB): -176 a -195
- Nível de fonte de som @fr (DB): 195 a 185
Pode trabalhar até 6000m debaixo d'água.
Pode ser usado para comunicação acústica de canal vertical, transponder de liberação acústica,
Sistema de posicionamento USBL.
2 transdutor cilíndrico de banda larga *
- Freqüência de ressonância FR (KHZ): 10 a 75
- Faixa de frequência de trabalho (KHZ): 6 a 100
- Impedância @fr (Ohms): 800 a 1300
- Capacitância (NF): 105 a 10
- Ângulo de feixe @fr (-3db, graus): 50 a 25
- Transmissão de resposta de tensão @fr (DB): 140 T0 143
Pode trabalhar até 300m debaixo d'água.
Pode ser usado para calibração acústica, comunicação acústica de longa distância, subaquática acústica
Simulador, hidrofone.
3 transdutor Topilz de banda larga *
- Freqüência de ressonância FR (KHZ): 4 a 60
- Faixa de frequência de trabalho (KHZ): 3 a 75
- Ângulo de feixe @fr (-3db, graus): 90 a 60
- Nível de fonte de som @fr (db): 195
Pode trabalhar até 6000m debaixo d'água.
Pode ser usado para comunicação acústica de canal vertical, ecosounder de feixe único, sonar ativo, ...
4 1-3 transdutor de coroa esférico de banda larga de alta frequência composto *
- Freqüência de ressonância fr (KHZ): 150 a 600
- Faixa de frequência de trabalho (KHZ): 100 a 800
- ângulo de feixe esférico @fr (graus): 40
- raio de curvatura (mm): 120
- Transmissão de nível de origem @fr (DB):> = 200/205
Pode ser usado para fonte de som padrão direcional de alta frequência, sistema de comunicação,
Sonar 3-dimmensional, ...
5 1-3 Transdutor de coroa cilíndrica de banda larga de alta frequência composta *
- Freqüência de ressonância fr (KHZ): 150 a 600
- Faixa de frequência de trabalho (KHZ): 100 a 800
- Ângulo de feixe vertical @fr (graus): 20
- Transmissão de nível de origem @fr (DB):> = 195
Pode ser usado para fonte de som padrão de alta frequência direcional, multiBeam, ecosounder,
sistema de comunicação.
6 1-3 transdutor de pistão de banda larga de alta frequência composto *
- Freqüência de ressonância FR (KHZ): 150 a 1200
- Faixa de frequência de trabalho (KHZ): 45 a 360
- Impedância @fr (KHZ): 120 a 35
- Capacitância (PF): 10000 a 2500
- Ângulo de feixe @fr (graus. - 3DB): 5 a 2,7
- Receber sensibilidade (db, ref. 1 volt / micropá): - 176 a -195
- Resposta de Tensão de Transmissão (DB, Ref. 1 Micropa / Volt): 179 a 189
Usado para ADCP / DVL, Único Feixe Echo-Sounder, Sonar Acústico Paramétrico,
Sistema de comunicação direcional de alta frequência, ...
7 BD Series Flexural Disco Transdutor de baixa frequência *
- Freqüência de ressonância FR (KHZ): 0,5 a 6
- Faixa de frequência de trabalho (KHZ): 0,4 a 12
- Transmissão de resposta de tensão @fr (DB): 130 a 146
- Nível de fonte de som @fr (DB): 196 a 180
Pode ser usado para fonte de som de baixa frequência, sistema de comunicação de longa distância,
Recebimento passivo de baixa frequência, ...
8 Série SP transdutor esférico *
- Freqüência de ressonância FR (KHZ): 15 a 60
- Faixa de frequência de trabalho (KHZ): 8 a 100
- Transmitir resposta de tensão @fr (DB):> = 145
- Nível de fonte de som @fr (db): 192
Usado como fonte de som de banda larga, hidrofones.
2. Calibração de hidrofones de vetor em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos lineares de array linear
3. A mais alta resposta de emissão do transdutor acústico esférico empilhado pode atingir 156dB, e o nível de fonte de som mais alto pode chegar a 202dB, que é superior a 6dB superior aos transdutores esféricos comuns do mesmo tamanho.
4. transdutor de hidrofone de vetor de cristal único
Em comparação com os transdutores cerâmicos piezoelétricos, o tamanho do transdutor de transmissão de cristal único PIN-PMN-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é de 2 ~ 10dB mais alto, a largura de banda de impedância é cerca de duas vezes maior, e o -3dB largura de banda é cerca de duas vezes maior. Vezes; A sensibilidade de recebimento é de 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixa auto-ruído, e a sensibilidade é de 4 ~ 6dB superior ao hidrofone de vetor piezoelétrico do mesmo tamanho.
Hidrofone de vetor de instalação 5.Fixed
Usando a coluna central como a base fixa, o modo de trabalho de cisalhamento cerâmico, a banda de freqüência de trabalho é 100-5000Hz, a instalação é simples, o desempenho é estável, e pode substituir a maioria dos hidrofones de vetor instalados em várias plataformas.
O refletor em forma de cone é usado para refletir as ondas sonoras circunferencialmente irradiadas do transdutor toroidal até a superfície final para o trabalho, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
