PZ1000K00
Piezohannas
PZ1000K00

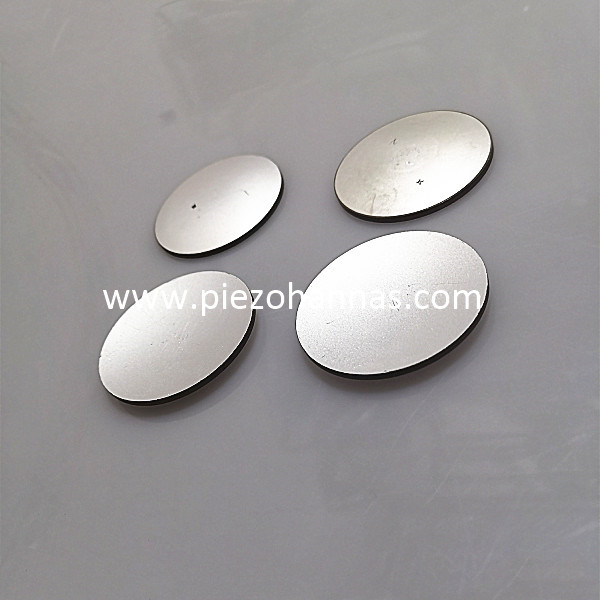

Piezo focando transdutor de cerâmica esférica para imagens ultrassônicas
Wuhan Piezohannas Tech.co ., Ltd é um fabricante de cerâmica piezoelétrica, transdutores ultrassônicos com forte tecnologiaOgy Force. Com um sistema de gerenciamento da qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
eu. Cerâmica piezo Descrição:
Geometria | Tamanho (mm) | Tolerância |
Discos piezo | Diâmetro: 3 a 200 |
Tolerância de acordo com o padrão industrial dos elementos piezoelétricos. |
Espessura: 0,2-25 | ||
Tubos piezo | Comprimento: 1-100 | |
OD: 6-180 | ||
EU IRIA: 5-150 | ||
Parede: 0,5-15 | ||
Placas piezo | Comprimento: 1-200 | |
Largura: 1-200 | ||
Espessura: 0,2-25 | ||
Esfera piezo | OD: 6-160 | |
EU IRIA: 4-150 | ||
Parede: 1-10 | ||
Piezo anéis | OD: 3-180 | |
EU IRIA: 1-150 | ||
Espessura : 0,2-25 | ||
Para todos os tamanhos | Planicidade | ± 0.03 |
Concentricidade | ± 0.10 | |
Perpendicularidade | ± 0.10 | |
Paralelismo | ± 0.05 |
Frequência de trabalho: 1 ~ 10 MHz (selecionável)
Tamanho da abertura: diâmetro 20 ~ 70mm (selecionável)
Duração focal: 10 ~ 100 mm (sellctable)
Eletrodo forte: Prata , Níquel, ligas de titânio
Longa vida útil: pulsos de alta potência> 15000
PZT Material Soft:
\"Soft \" Pzt Materiais | O tipo de material macio | ||||||||
Propriedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | Pzt-5x | ||
Constante dielétrica | ɛTR3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Fator de acoplamento | KP | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoelétrico | D31 | 10-12m/v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m/v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM/n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM/n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frequência | Np | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de conformidade elástica | SE11 | 10-12m2/n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Fator de qualidade maquânica | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Fator de perda dielétrica | TG δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidade | ρ | g/cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura Curie | Tc | ° c | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Módulo de Young | YE11 | <109n/m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Proporção de veneno | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Pzt Material Hard:
Hard \"Materiais PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Constante dielétrica | ɛTr3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Fator de acoplamento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoelétrico | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frequência | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de conformidade elástica | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Fator de qualidade maquânica | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Fator de perda dielétrica | TG δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidade | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura Curie | Tc | ° c | 320 | 320 | 320 | 310 | 310 |
Módulo de Young | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Proporção de veneno | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Detalhes de embalagem:
PERGUNTAS FREQUENTES:
1. Sobre o material de cerâmica piezoelétrica, quais são os materiais cerâmicos equivalentes?
Fornecedor de materiais PZT | Marinha tipo I (PZT-4) | Marinha tipo II (PZT-5A) | Marinha tipo VI (PZT-5H) | Marinha tipo III (PZT-8) |
Piezo Hannas | P-41 | P-51 | P-5H | P-82 |
Morgan Matroc | Pzt-4 | PZT-5A | PZT-5H | PZT-8 |
Canal ind. | C5400 | C5500 | C5700 | C5800 |
Edo Corp. | EC-64 | EC-65 | EC-76 | EC-69 |
Keramos | K-270 | K-350 | K-278 | |
Produtos de transdutor | LTZ-1 | LTZ-2 | LTZ-2H | |
Sensores Staveley | Ebl1 | Ebl2 | Ebl3 | Ebl4 |
2. Quais são os campos de aplicação médica da cerâmica piezoelétrica do HIFU?
3. Sobre o transdutor de cerâmica piezoelétrica, que é o efeito do uso de cerâmica piezoelétrica? ?
Sobre os transdutores de cerâmica piezoelétrica, que utilizam os dois principais efeitos da cerâmica piezoelétrica, em particular, os transdutores usam o efeito piezoelétrico inverso quando emitem, e utilizam o efeito piezoelétrico positivo quando está recebendo, por sua vez normalmente.
