Ph75f0256.
Piezohannas
PH75F0256
Transdutor de Ultrasonict de 75kHz para medição de distância
Introdução:
PH75F0256 Sensor Ultrassônico tem as funções do transmissor e do receptor. É um tipo de longo alcance, geralmente pode ser usado para localizador de gama ultrassônica, sensor ultra-sônico para objetos de detecção não contato, sensor de distância ultra-sônica, sensor de nível de líquido ultra-sônico, etc. Se você tiver alguma dúvida para outros aplicativos, entre em contato conosco para detalhes.
Parâmetros técnicos:
Modelo | Ph75f0256. |
Freqüência de ressonância central (KHZ) | 75khz ±.4.0khz. |
FrequênciaLargura de banda | 6,0khz. |
Distância de detecção | 0,25 ~ 6m. |
Pontos cegos | <0,25m |
Beam de ângulo de lançamento (-3DB Ângulo completo) | 14 ± 2 ° |
Sensibilidade integrada (0 dB = 200 vp-p；período：50；distância：40 cm) | -60db min |
Capacitância eletrostática | 2000PF ± 20% |
Impedância mínima paralela | 200Ω ± 30% |
Tensão de trabalho máxima (pulso - 2% de ciclo de trabalho) | ＜800V. |
Temperatura de operação | -20 ~ 80 ℃ |
Temperatura de armazenamento | -40 ~ 85 ℃ |
Nível de proteção | IP65. |
Instalação | Ciclo externo fixado |
Material de caso | abdômen |

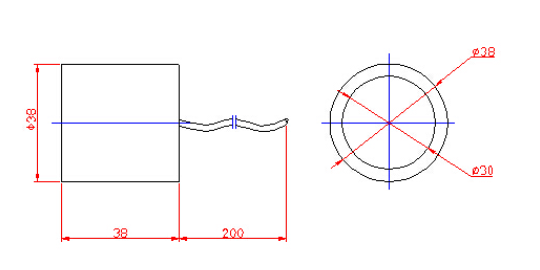

Dimensão do esboço:

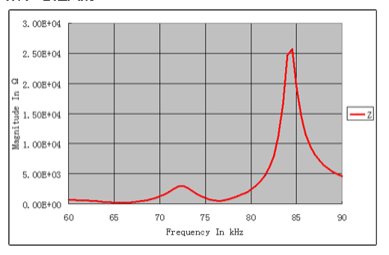

Curva de resistência à frequência：
![636T30 @ {6] ka8jq1UT (FB8](http://a0.leadongcdn.com/cloud/lqBqnKjlRioSilprkmio/636T30-KA8JQ1UT-FB8.png)

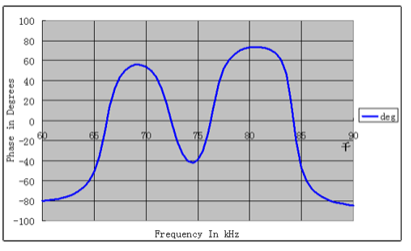

Frequência-Curva de ângulo de fase.：

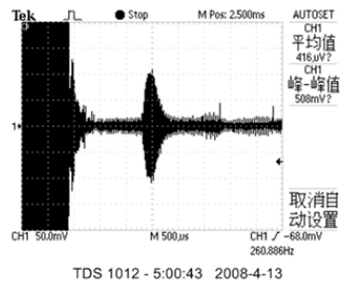

Teste de sensibilidade:
Tensão de transmissão: 200vp-p; período:50; distância:40c.M

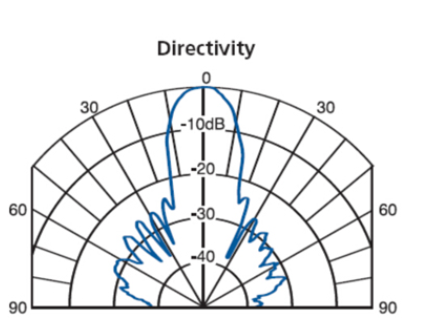

Dcurva de iretividade：
Característica:
Pacote 1.Solid (ABS ou Shell de Liga de Alumínio)
2. Instalação Expedientemente (M20 * 1.5 parafuso)
Aplicativo:
Localização 1.Positição
2. Aproximação de medição
Medição 3.traffic
4.Avitando obstáculos
Aviso e Armazenamento:
1. Por favor, não aplique d.c.voltage para sensores ultrassônicos para evitar a migração.
2. Porque os sensores têm direção potencial, por favor, preste atenção ao local de instalação.
3. Para garantir confiabilidade e longa vida útil, não use os sensores onde a temperatura é maior que a classificação.
4. Não é possível usar os sensores em uma zona de vácuo ou áreas perigosas.
5. Não use em uma zona a vapor, a área da atmosfera produz gradiente de temperatura irregular conduzirá ao erro de medição.
6. Os produtos não devem ser usados ou armazenados em uma atmosfera corrosiva, especialmente onde o gás de cloreto, gás sulfeto, ácido, álcali, sal ou semelhante estão presentes. Armazene os produtos na sala onde a temperatura normal e a umidade, e evite a luz do sol, mudanças repentinas de temperatura e umidade. Pode causar falha ou mau funcionamento em tais condições.
7. Se você se aplicar a frequência não padrão e outras condições especiais, informe-nos as condições de trabalho específicas e o circuito que você precisa, para fazer sensores para atender aos seus requisitos específicos.
