PHA-49-08A-FB
Piezohannas
PHA-49-08A-FB
Transdutor de alcance ultra-sônico industrial 50khz para a anti colisão ultra-sônica
Especificação:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico de 49khz. |
| |
Modelo | PHA-49-08A-F | ||
Frequência | 49khz ± 5% | ||
Distância de detecção | 0.4～8m | ||
LMPedance paralelo mínimo | 240Ω ± 20.％ | ||
2200PF ± 20.％@ 1khz. | |||
Sensibilidade | Carregue a tensão de condução：800VPP, distância: 0,6m、Eco amplitude.: 400mv. | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3DB: 9 ° ± 10%, Ângulo afiado: 20 ° ± 10% | |||
Material habitacional | Pompa | ||
uso | Medidor de nível ultra-sônico, anti-colisão ultra-sônica, rangefinder ultra-sônico | ||
Tópico de levantamento M32 * 1.5 Tópico inferior: M48 × 2 | |||
Nível de proteção | IP68. | ||
Peso | 730G ± 5.% (10M) | ||
Instruções de ligação | Tipo separado（quatro fios):Vermelho:transdutor.+、Branco： transdutor.-、azul，Preto: sensor de temperatura（Mf58.);Tipo separado（Três fios):Vermelho:transdutor.+、Azul: sensor de temperatura +、Preto：Linha comum-; | ||

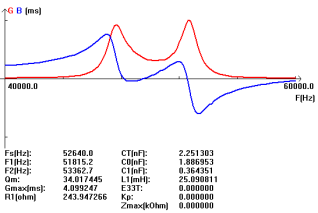

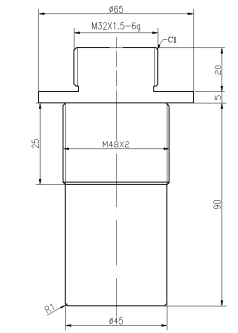

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Anti colisão ultra-sônicaAplicativo :
O sistema de dispositivo anti-colisão ultra-sônica funciona no princípio das ondas de ultra-som. O emissor de som e o detector de som são sintonizados na mesma frequência de som de 40KHz. Quando o transmissor envia uma explosão de som ultrassônico, ele é refletido de volta pelas paredes do guindaste e o receptor detecta e ativa um sinal de alarme e pára ou reduz a velocidade do guindaste. O tempo realizado após a explosão é enviada e recebida E com velocidade de distância de som é calculada. Existe uma exibição que mostra a distância em metros. Se o obstáculo estiver no alcance, girando o botão, o intervalo de relé pode ser ajustado e outro relé pode ser ajustado pressionando diretamente o switch.thus se dois guindastes estiverem fora do intervalo, eles operarão em velocidade normal. A distância de detecção é ajustável de 0,01m a 5 metros. O dispositivo é projetado para aplicações de guindaste e é adequado para trabalhar para 24x7 horas. Este produto não requer dispositivo apontador a laser.
O que vai para a fabricação de um transdutor?
O componente principal de um transdutor de profundidade é o elemento piezocerâmico. É a parte que converte pulsos elétricos em ondas sonoras, e quando os ecos retornam, o elemento piezocerâmico converte as ondas sonoras de volta em energia elétrica. Elementos piezocerâmicos são mais frequentemente em um formulário de disco, mas também podem estar em forma de uma barra ou anel. Um transdutor pode conter um elemento ou uma série de elementos ligados ao conjunto de uma matriz. Um transdutor é composto de seis componentes separados.
