PHA-125-WO
Piezohannas
PHA-125-WO
125khz.Transdutor ultra-sônico personalizado para medição de distância
Itens | Parâmetros técnicos | Imagem | |
Nome | 125khz.transdutor ultra-sônico. |
| |
Modelo | Ph.UMA-125-Wo. | ||
Frequência | 125Khz ±.5% | ||
Distância de detecção | 0.15～2m | ||
Mínimo Lmpedance paralelo | 700Ω ± 20.％ | ||
800pf ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução：750VPP.，Distância:0,3 m， Eco amplitude.：110mv. | ||
-40～+ 80 ℃ | |||
≤3Quilos ou.0.3MPa. | |||
| (BeamWidth.) Largura de feixe de meio-potência @ -3dB:5.7°1， Ângulo agudo: 13.6.°2 | ||
Habitação Material | Pvdf. | ||
Uso | Medição de distância | ||
IP68. | |||
Nível de proteção | 40g ± 5.％（Comprimento：10m）
| ||
Peso | Interface integrada：Vermelho +.，Branco-，Preto: fio blindado （sensor de temperatura é opcional） | ||

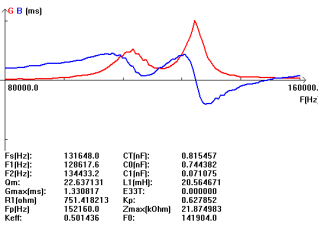

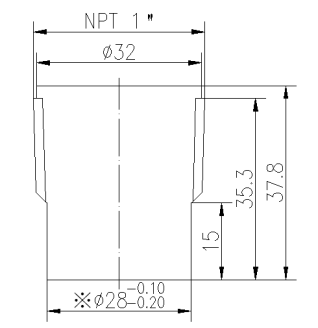

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||

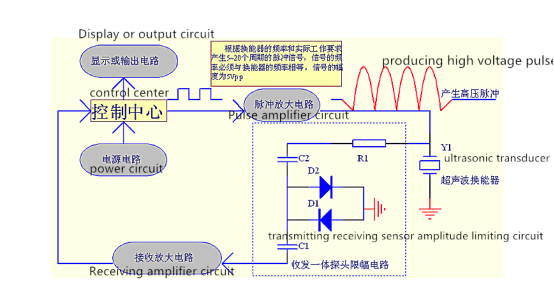

Diagrama de bloco de transdutor ultra-sônico:

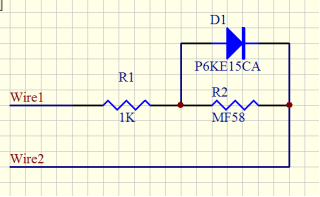

Diagrama esquemático do sensor de temperatura:
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Aplicação de medição de distância ultra-sônica:
Como o nome indica, os sensores ultra-sônicos medem a distância usando ondas ultra-sônicas.
A cabeça do sensor emite uma onda ultrassônica e recebe a onda refletida de volta do alvo. Os sensores ultra-sônicos medem a distância até o alvo medindo o tempo entre a emissão e a recepção.Um sensor óptico tem um transmissor e receptor, enquanto um sensor ultra-sônico usa um único elemento ultra-sônico para emissão e recepção. Em um sensor ultra-sônico modelo reflexivo, um único oscilador emite e recebe ondas ultra-sônicas alternadamente. Isso permite a miniaturização da cabeça do sensor.
