Transdutor de alcance ultrassônico de 230KHz transdutor piezoelétrico para sensor de proximidade

230KHz | 18 ° | 0,1 ~ 2m | Usado para sensor de distância ultrassônica, sensor de nível líquido ultrassônico, localizador de alcance ultrassônico, sensor ultrassônico para objetos de detecção sem contato, etc.


Sobre o transdutor de distância ultrassônica, podemos oferecer 14KHz 22KHz 40KHz 50KHz 75KHz 80KHz 125KHz 200KHz 300KHz 400kHz Como para a frequência ressonante, também podemos accorrer a personalização.
Status de disponibilidade:
Quantidade:
  • PH230F1814
  • Piezohannas
  • PH230F1814

Transdutor piezoelétrico do transdutor de alcance ultrassônico de 230kHz para sensor de proximidade



Transdutor piezoelétrico do transdutor de alcance ultrassônico de 230kHz para sensor de proximidade

Parâmetros técnicos


Modelo

PH230F1814

Frequência ressonante central (KHZ)

230KHz ± 4%

FEquipenceBAndWidth

18KHZ

Distância de detecção

0.10~2m

Pontos cegos

<0.10m

Iniciar o feixe de ângulo (-3db ângulo total)

14±1°

Sensibilidade integrada (0 dB =200  VP-Pperíodo50distância20cm)

-65dB min

Capacitância eletrostática

400pf ± 20%

Impedância paralela mínima

250Ω ± 30%

Tensão máxima de trabalho (Pulse - 2% do ciclo de trabalho)

400V

Temperatura de operação

-20 ~ 80 ℃

Temperatura de armazenamento

-40 ~ 85 ℃

Nível de proteção

IP65

Instalação

Ciclo externo fixo

Material de caixa

abdômen

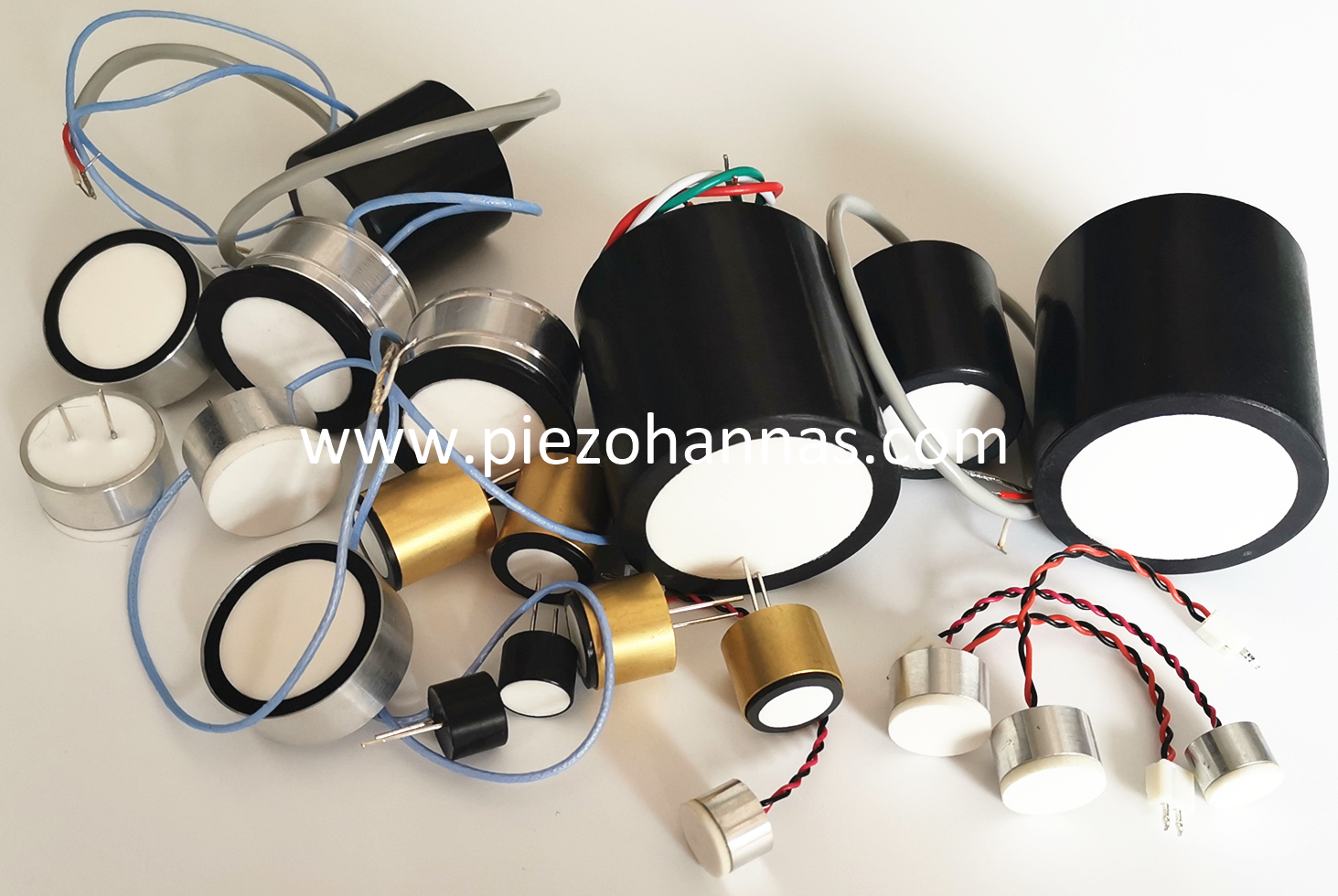

Foto:

Transdutor piezoelétrico de alcance ultrassônico de 230kHz para medição de distância

Dimensão do esboço:



3H6 {pd] l8mo%li {8341lz2

Curva de resistência à frequência



046HTU (W3G`mh1cb) qfbb7




Frequência-Ângulo de fase Curva

@Xl $ kd [4gp5] 1cw [dpq9`m


Teste de sensibilidade:



Tensão de transmissão: 200VP-P; período:50; distância:10CM

3@(f {e3)} 0z76kos8rkziu

Directividade Curva

{Z [khj)) e $ ank74498_ueqm



Inscrição:

1. Localização da posição

2. Medição de abordagem

3. Medição de tráfego

4.Avidando obstáculos


em um:
sob um:
