PH30F0620
Piezohannas
PH30F0620
Transdutor de alcance ultrassônico personalizado de 30kHz para medição de distância
Introdução:
O sensor ultrassônico PH30F0620 tem as funções de transmissor e receptor. É um tipo de longo alcance, geralmente pode ser usado para um sensor ultrassônico de alcance ultrassônico para objetos de detecção de não contato, sensor de distância ultrassônica, sensor de nível líquido ultrassônico, etc. Se você tiver alguma dúvida para outros aplicativos, entre em contato conosco para obter detalhes.
Parâmetros técnicos:
Modelo | PH30F0620 |
Frequência ressonante central (KHZ) | 30KHz ± 2,0KHz |
Largura de banda | 3.0KHz |
Distância de detecção | 0.6~20m |
Pontos cegos | <0.6m |
Lançar feixe de ângulo (-6db ângulo total) | 14 ± 2 ° |
Confidencial | -65dB Min |
Capacitância eletrostática | 7000pf ± 20% |
Impedância paralela mínima | 200Ω ± 30% |
Tensão máxima de trabalho (Pulse - 2% do ciclo de trabalho) | 1800VP-P |
Temperatura de operação | -20 ~ 70℃ |
Temperatura de armazenamento | -40 ~ 85℃ |
Nível de proteção | IP65 |
Tamanho (diâmetro * altura, mm) | Φ90x103 |
Instalação | Corrigido com parafuso |
Material de caixa | PVC |
Comprimento do cabo | 3 m (pode ser personalizado) |
Peso | 1.5kg |

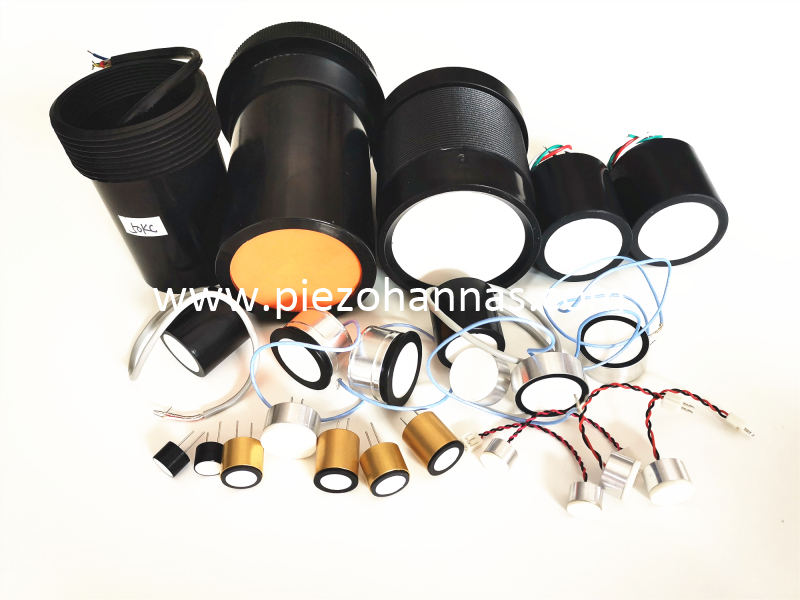

Foto:

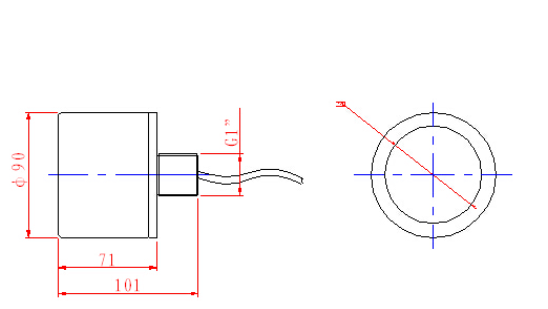

Dimensão do esboço:
![Vh [] kioy6@ul] 743l7e] u20](http://a0.leadongcdn.com/cloud/lkBqnKjlRioSrlrkikin/VH-KIOY6-ULL7E-U20.png)

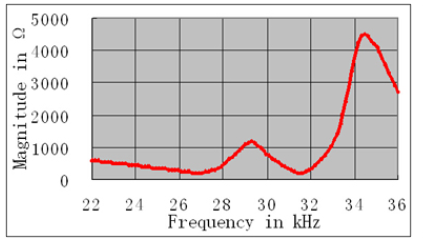

Curva de resistência à frequência：

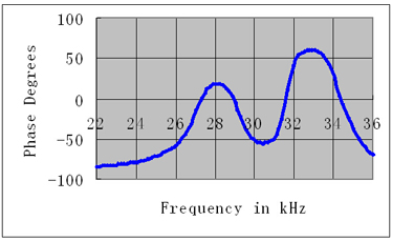

Frequência-Ângulo de fase Curva：
![[MV {13FYPRD (MTEXMG $] X](http://a0.leadongcdn.com/cloud/lrBqnKjlRioSrlrkqlio/MVFYPRD-MTEXMG-X.png)

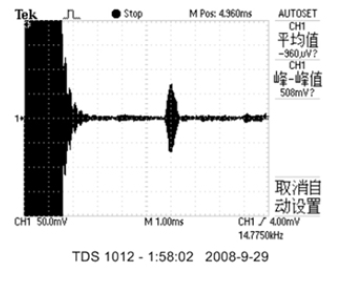

Teste de sensibilidade:
Tensão de transmissão:400VP-P; período:50; Distância: 1.5M

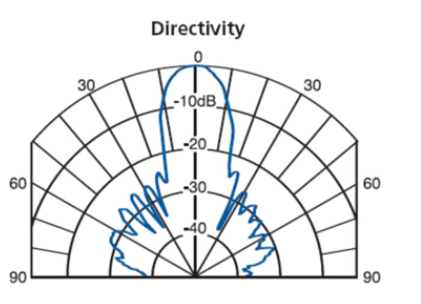

Directividade Curva：
Recursos de sensores ultrassônicos:
1. tamanho pequeno e peso leve
2. Alta sensibilidade e alta pressão sonora
3. Low Consumo de energia
4. Alta confiabilidade
Característica:
1. SELO DE SEMBLANÇA DE INCIRMA (PVC Outer cobertura)
2.Elvenience Thread Etandment (G1 \")
Inscrição:
1. Localização da posição
2. Medição de abordagem
3. Medição de tráfego
4.Avidando obstáculos
