PHA-32-08T
Piezohannas
PHA-32-08T

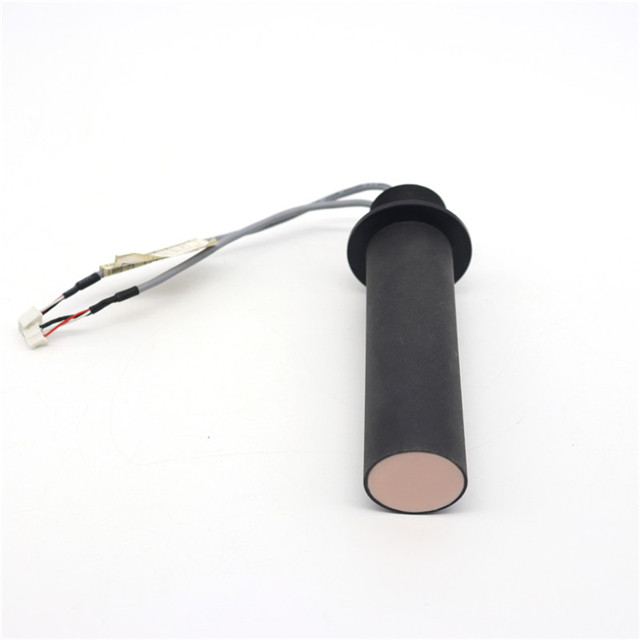

Transdutor de alcance ultrassônico personalizado de 35kHz para finder ultrassônico
Especificação:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultrassônico de 32kHz |
| |
Modelo | PHA-32-08T | ||
Frequência | 34kHz ± 5% | ||
Distância de detecção | 0.5～8m | ||
LMPedance paralelo mínimo | 3400Ω ± 20％ | ||
1700pf ± 20％@1KHz | |||
Sensibilidade | |||
-40～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
(Largura de feixe) Largura do feixe de meia potência@-3db: 21 ° ± 10%， Ângulo nítido: 45 ° ± 10% | |||
Material de moradia | Pom | ||
uso | Medidor de nível ultrassônico, anti-colisão ultrassônica, rangefinder ultrassônico | ||
Nível de proteção | IP68 | ||
Instruções de ligação | Interface integrada (terminal 3pin, 2,54 mm): fio de bloco de blindagem preto positivo, branco, negativo branco; Interface (terminal 3pin, 2,0 mm): branco e preto para o fio do sensor de temperatura (MF58); | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Aplicativo de medidor de nível ultrassônico:
In Ultrassônico não contacto Medição de nível, o sensor emite pulsos ultrassônicos na direção do meio, que os reflete de volta. O tempo decorrido da emissão à recepção dos sinais é proporcional ao nível no tanque. Os sensores ultrassônicos são ideais para aplicações padrão simples, tanto para líquidos e para sólidos.

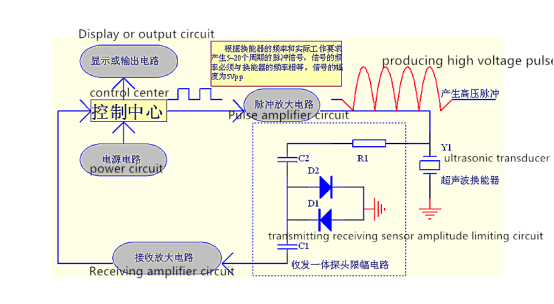

Dirigindo Cuicuit:
