PHA-40-12E
Piezohannas
PHA-40-12E

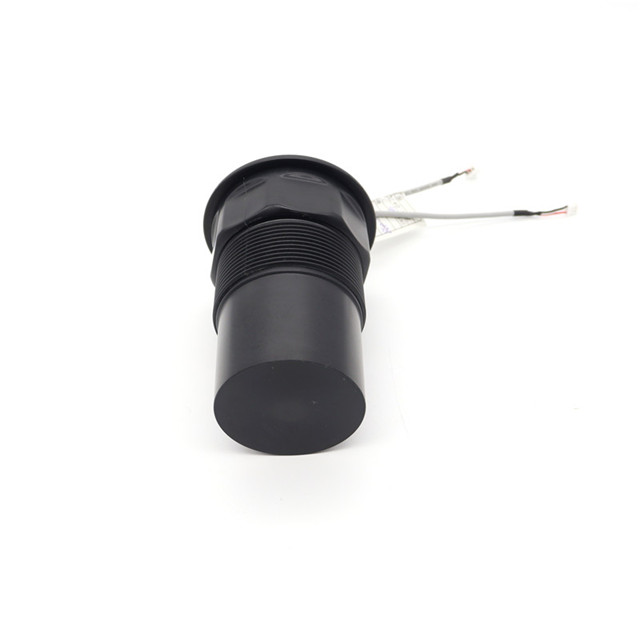

Transdutor de alcance ultrassônico de 40kHz para medição de nível ultrassônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor de 40kHz |
| |
Modelo | PHA-40-12E | ||
Frequência | 40kHz ± 5% | ||
Distância de detecção | 0.5～12m | ||
Mínimo Paralelo lmpedance | 340Ω ± 20％ | ||
3500pf ± 20％@1KHz | |||
Sensibilidade | Tensão de direção：700VPP，Distância: 0,6m， Amplitude de eco：500mv | ||
-40～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
| (Largura de feixe)Largura do feixe de meia potência@-3db: 10 ° ± 2 ， Ângulo nítido: 23 ° ± 4 | ||
Habitação Material | abdômen | ||
Uso | Ultrassônico nível medidor,Monitoramento,À prova de colisão, Segurança | ||
Bottom with Thread: M60 × 2O ou G2A | |||
Nível de proteção | IP68 | ||
Peso | 440g ± 5％ | ||
Instruções de ligação | Tipo integrado ： Conector（3pin, 2,54 mm terminal):Vermelho+， branco- ， preto: fio blindado ； conector（3pEm, 2,0 mm terminal）： Branco, preto: sensor de temperatura （MF58）； | ||

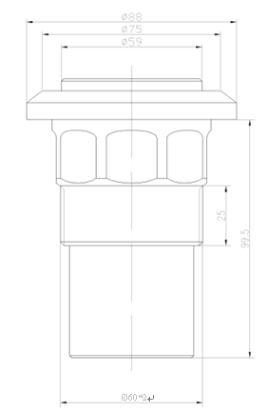

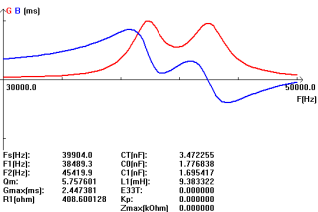

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||

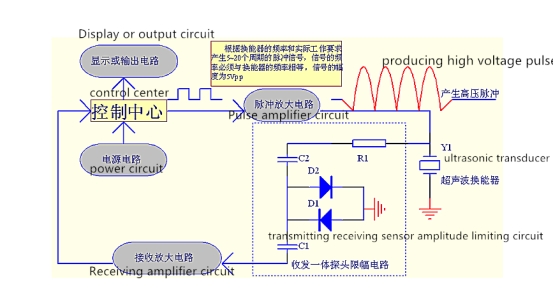

Esquema de circuito de teste de Transdutor:

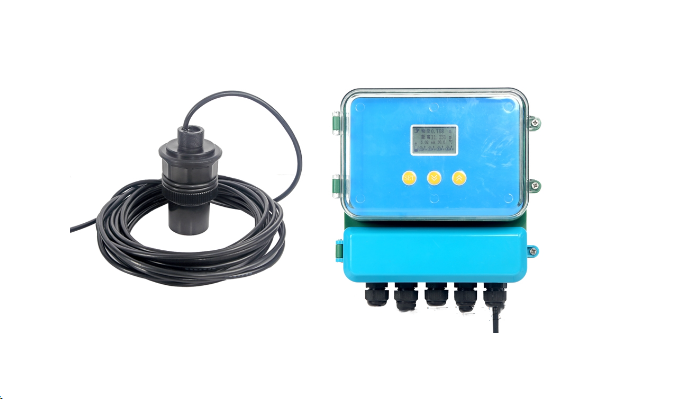

Aplicação de medição de nível ultrassônico
Medição de nível contínuo em líquidos e sólidos com sensores de nível ultrassônico. Medição de nível ultrassônico com sensores prosônicos fornece medição contínua, não-contacto e sem manutenção de líquidos, pastas, lodos e materiais a granel em pó a grossa. A medição não é afetada pela constante dielétrica, densidade ou umidade e também não afetada pelo acúmulo devido ao efeito autolimpante dos sensores. Confira a ampla gama de dispositivos prosônicos para medição de nível ultrassônico e clique no botão abaixo.
Aplicaimagem:
