| Quantidade: | |
|---|---|
Pt1000k0111.
Piezohannas
PT1000K0111
Transdutor de cilindro de piezo personalizado para sonar lateral
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.

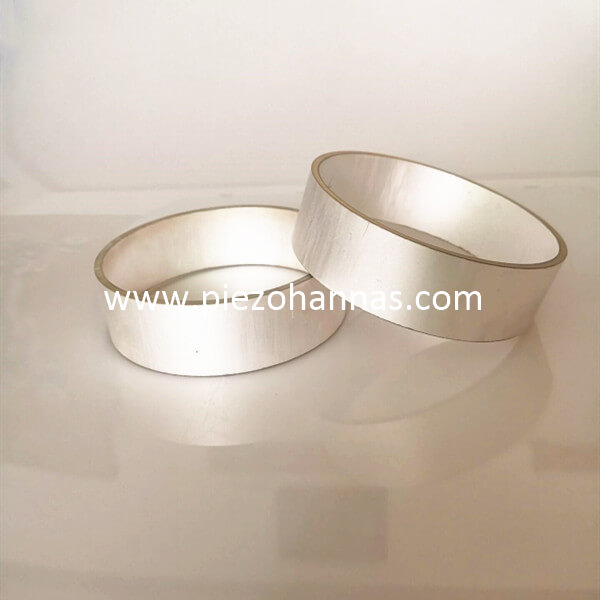

Tubo de cerâmica piezo Descrição:
Material: P-51 Tipo da Marinha V
Elementos piezoelétricos Dados técnicos: | |
Dimensões: | Diâmetro exterior 112,4 mm, diâmetro interno105.8mm, altura 33 mm |
Frequência de ressonância | 8.553 KHZ. |
| ≥ 0,36. |
| Perda dielétrica TG Δ | ≤2% |
Capacitância estática (PF): | 68903pf. |
Sonar lateral varreduraAplicativo:
Sonlars Sonlars (SSS) são os instrumentos sonoros subaquáticos usados em pesquisas hidrográficas, segurança portuária, busca marítima e salvamento, medidas de contador de minas (MCM), mapeamento científico do piso do oceano, etc. Os níveis de energia e as freqüências de operação de sonares de varredura lateral são geralmente acima da capacidade auditiva de mamíferos marinhos.
Diâmetro: 5.0 - 100mm
Espessura da parede: 1 - 10mm
Altura: 2,5 - 50mm
Discos de cerâmica piezo. | Diâmetro | PZT-4. | PZT-5. | PZT-8. |
3-100. | 3-100. | 3-100. | ||
Espessura | 0.3-10. | 0,25-15. | 0,4-8. | |
Anéis cerâmicos de piezo. | Diâmetro externo | 3-100. | 3-100. | 3-100. |
Diâmetro interno | ≥ 2. | ≥ 2. | ≥ 2. | |
Espessura | 0.3-10. | 0,25-15. | 0,4-8. | |
Tubos cerâmicos de piezo. | Diâmetro externo | 3-108. | 3-108. | 3-105. |
Diâmetro interno | ≥ 2. | ≥ 2. | ≥ 2. | |
Comprimento | ≤ 50. | ≤ 50. | ≤ 50. | |
Placas cerâmicas piezo. | Comprimento | ≤ 50. | ≤ 50. | ≤ 50. |
Largura | ≥ 1. | ≥ 1. | ≥ 1. | |
Espessura | 0.3-10. | 0,25-15. | 0,3-8. |
Parâmetros de material macio:
\"Soft \" PZT MATERIAIS | O tipo de material macio | ||||||||
Propriedades. | PSNN-5. | PLIS-51. | PZT-51. | PZT-52. | PZT-53. | PZT-5H. | PZT-5X. | ||
Constante dielétrica | ɛTr3. | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Fator de acoplamento | Kp. | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31. | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33. | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt. | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente de piezoelétrico | D31. | 10-12m / v. | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33. | 10-12m / v. | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31. | 10-3VM / N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33. | 10-3VM / N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frequência | Np. | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1. | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3. | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de conformidade elástica. | Se11. | 10-12m2 / n. | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Fator de Qualidade Machânica. | Qm. | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Fator de perda dielétrico | Tg δ. | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidade | ρ | g / cm3. | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura de curie | Tc. | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Módulo do jovem | Ye11. | <109N / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relação venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Imagens de inscrição:
