Yh-t520.
Piezohannas

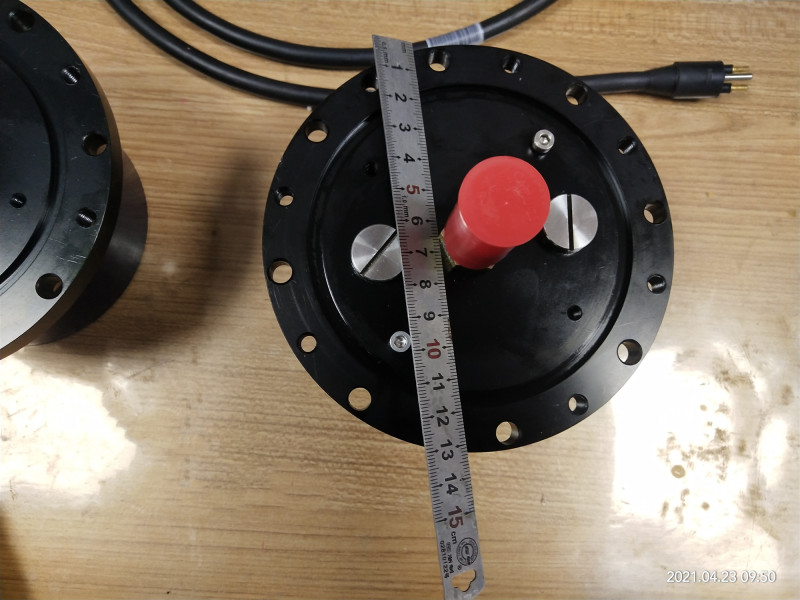

YH-T520
Transdutor de comunicação de 13kHz com transmissão e recepção de banda larga
Parâmetros técnicos:
Diretividade Hemisférica
Trabalho de banda larga
Alto poder
Transmissão remota
Baixa perda
Este tipo de transdutor é usado principalmente para comunicação de longa distância, sua resposta de emissão -3dB de largura de banda pode ser de 6kHz-16khz, e a sensibilidade de recebimento dentro da largura de banda é maior que -185dB. O transdutor adota um método de design de anel de estouro para aumentar a largura de banda do transdutor, e um método de design especial é adotado para realizar a diretividade vertical é a diretividade de meio espaço, a direção horizontal é omnidirecional, e não há zona cega em todo o espaço abaixo do transdutor quando estiver funcionando.

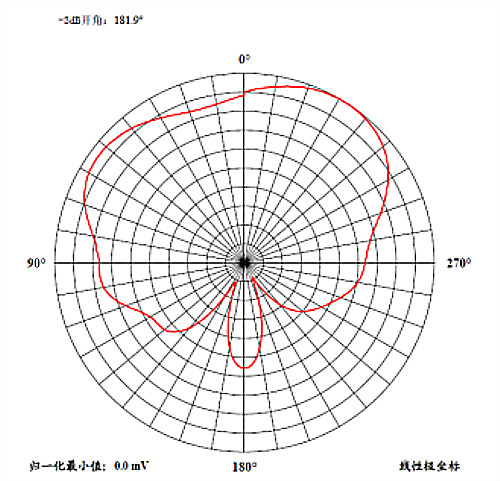

Diagrama de diretividade vertical de 13khz
Transmitindo a resposta da tensão

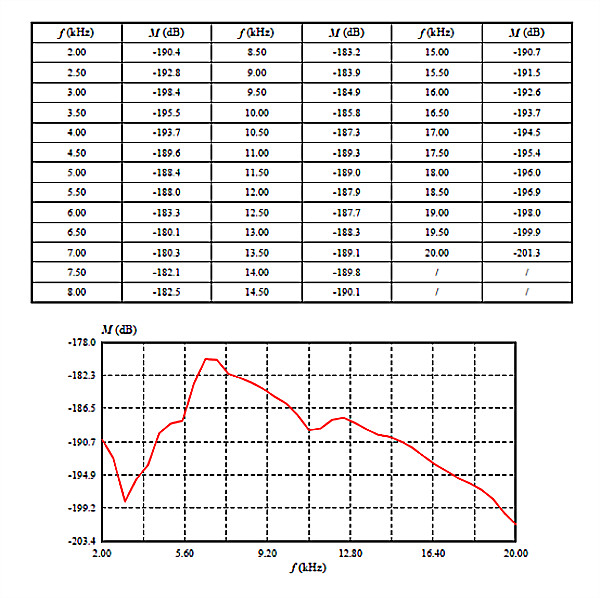

Recebendo sensibilidade

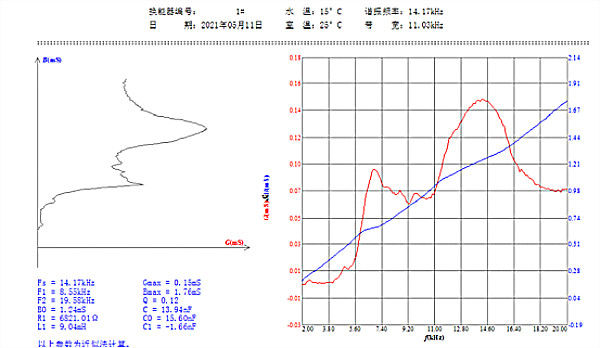

Características de impedância do transdutor

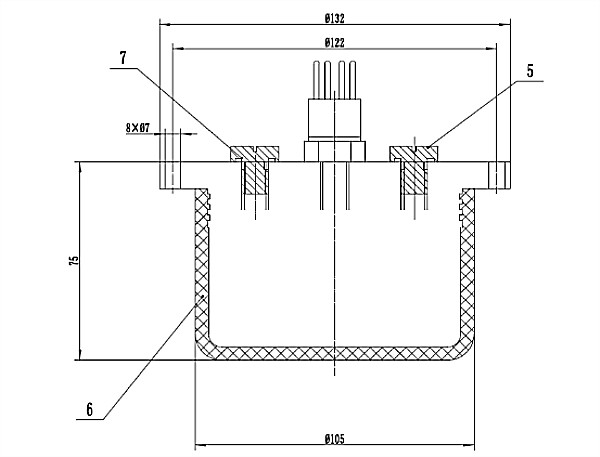

Desenho externo
Aplicativo:
Hidrofone de matriz de cabo
Pesquisa de acústica subaquática
Sistema de comunicação subaquática
Calibração de campo acústico
Aplicações militares e científicas
Caso de aplicação de transdutor acústico subaquático
De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultra-sônicos piezoelétricos, transdutor acústico subaquático, sondas ultra-sônicas e sensores de várias freqüências com desempenho estável e alta qualidade.
2. Calibração de hidrofones de vetor em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos lineares de array linear
3. A mais alta resposta de emissão do transdutor acústico esférico empilhado pode atingir 156dB, e o nível de fonte de som mais alto pode chegar a 202dB, que é superior a 6dB superior aos transdutores esféricos comuns do mesmo tamanho.
Transdutor de hidrofone de vetor 4.Single-Cristal
Em comparação com os transdutores cerâmicos piezoelétricos, o tamanho do transdutor de transmissão de cristal único PIN-PMN-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é de 2 ~ 10dB mais alto, a largura de banda de impedância é cerca de duas vezes maior, e o -3dB largura de banda é cerca de duas vezes maior. Vezes; A sensibilidade de recebimento é de 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixa auto-ruído, e a sensibilidade é de 4 ~ 6dB superior ao hidrofone de vetor piezoelétrico do mesmo tamanho.
Hidrofone de vetor de instalação 5.Fixed
Usando a coluna central como a base fixa, o modo de trabalho de cisalhamento cerâmico, a banda de freqüência de trabalho é 100-5000Hz, a instalação é simples, o desempenho é estável, e pode substituir a maioria dos hidrofones de vetor instalados em várias plataformas.
O refletor em forma de cone é usado para refletir as ondas sonoras circunferencialmente irradiadas do transdutor toroidal até a superfície final para o trabalho, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
