Phw-1m-01h
Piezohannas
PHW-1M-01H
Transdutor de detecção de concentração de solução de 1MHz da bateria para o medidor de vazão ultra-sônico
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor de detecção de concentração da solução da bateria |
| |
Modelo | Phw-1m-01h | ||
Frequência | 1MHz ± 5% | ||
Distância de detecção | 0.05～3m | ||
Mínimo Lmpedance paralelo | 2400Ω ± 20.％ | ||
800pf ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de lançamento: 200vpp，Distância: 0.6m. Eco amplitude.：100mv.
| ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.)Largura de feixe de meio poder @ -3dB: 9 ° ± 1, Ângulo afiado: 21 ° ± 3 | ||
Material habitacional | Ptef. | ||
Uso | medidor de vazão ultra-sônico，su.Finder do intervalo de BMARINE. | ||

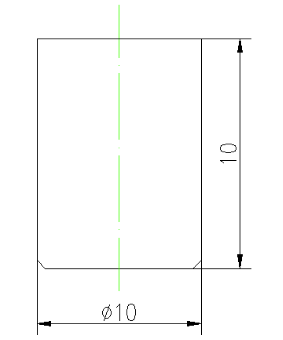

Veja o desenho da estrutura do produto para detalhes | |||
Nível de proteção | IP68. | ||
Peso | 32G ± 5.% (Comprimento：2m） | ||
Interface | Interface integrada: vermelho +, branco, preto: fio blindado (sensor de temperatura é opcional) | ||

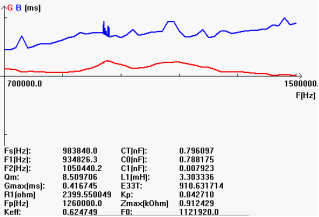

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||

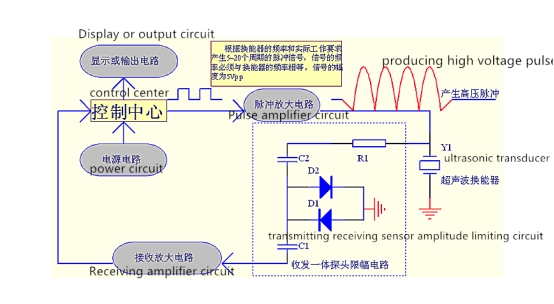

Schemati do sensor de temperaturac de transdutor e tEsquema de circuito Est

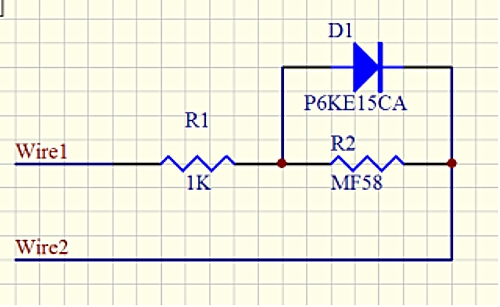

Diagrama esquemático do sensor de temperatura:

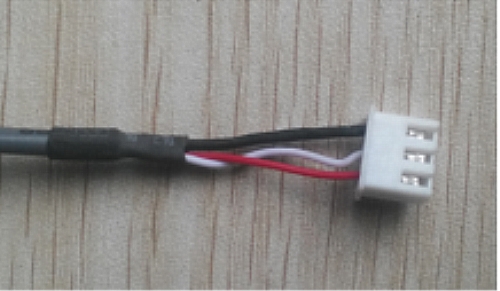

1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
