Ph75f0256.
Piezohannas
PH75F0256
Transdutor de distância de 75kHz Ultrasonict para localizador de alcance ultra-sônico
Introdução:
PH75F0256 Sensor Ultrassônico tem as funções do transmissor e do receptor. É um tipo de longo alcance, geralmente pode ser usado para localizador de gama ultrassônica, sensor ultra-sônico para objetos de detecção não contato, sensor de distância ultra-sônica, sensor de nível de líquido ultra-sônico, etc. Se você tiver alguma dúvida para outros aplicativos, entre em contato conosco para detalhes.
Parâmetros técnicos:
Modelo | Ph75f0256. |
Freqüência de ressonância central (KHZ) | 75khz ±.4.0khz. |
FrequênciaLargura de banda | 6,0khz. |
Distância de detecção | 0,25 ~ 6m. |
Pontos cegos | <0,25m |
Beam de ângulo de lançamento (-3DB Ângulo completo) | 14 ± 2 ° |
Sensibilidade integrada (0 dB = 200 vp-p；período：50；distância：40 cm) | -60db min |
Capacitância eletrostática | 2000PF ± 20% |
Impedância mínima paralela | 200Ω ± 30% |
Tensão de trabalho máxima (pulso - 2% de ciclo de serviço) | ＜800V. |
Temperatura de operação | -20 ~ 80 ℃ |
Temperatura de armazenamento | -40 ~ 85 ℃ |
Nível de proteção | IP65. |
Instalação | Ciclo externo fixado |
Material de caso | abdômen |
Foto:
![Yep $ 6J} EZC] 6U [Bahm @ K8 `w (1)](http://a0.leadongcdn.com/cloud/llBqnKjlRioSilmrnkio/YEPJ-EZCU-BAHM-K8-W.png "8[4MN3}X8%J@D0O{B03T%1.png")
Dimensão do esboço:
Curva de resistência à frequência：
![636T30 @ {6] ka8jq1UT (FB8](http://a0.leadongcdn.com/cloud/loBqnKjlRioSilmrqkio/636T30-KA8JQ1UT-FB8.png "(V3$69N26LR7859OT}M5[LC.png")
Frequência-Curva de ângulo de fase.：
Teste de sensibilidade:
Tensão de transmissão: 200vp-p; período:50; distância:40c.M

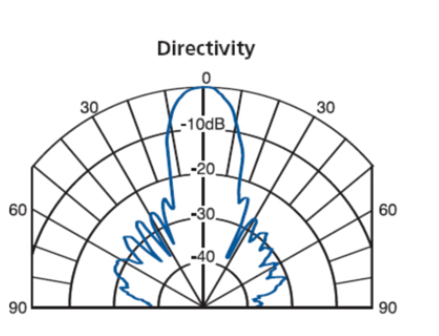

Dcurva de iretividade：
Característica:
Pacote 1.Solid (ABS ou Shell de Liga de Alumínio)
2. Instalação Expedientemente (M20 * 1.5 parafuso)
Aplicativo:
Localização 1.Positição
2. Aproximação de medição
Medição 3.traffic
4.Avitando obstáculos
