HS / H25.
Piezohannas
HS/H25
Transdutor de hidrofone cilíndrico do transdutor acústico subaquático 1khz
Parâmetros técnicos:
Modelo | HS / H25. |
|
ResonantFRequency. | 25khz. | |
Working.Be | 10hz.～25khz. | |
Receiving.Sensinatividade | ≥-193dB. | |
StáticoCApacitância. | 100000pf. | |
DIrectividade | Omnidirecional | |
Profundidade de trabalho | > 300m | |
CcapazSPecificação | Φ6mm. Cabo blindado de dois núcleos (opcional) | |
| ||

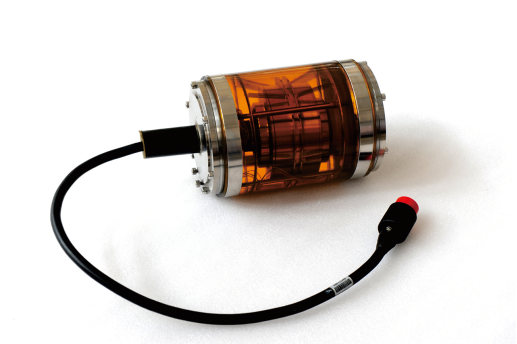

Caso de aplicação de transdutor acústico subaquático
De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultra-sônicos piezoelétricos, transdutor acústico subaquático, sondas ultra-sônicas e sensores de várias freqüências com desempenho estável e alta qualidade.
2. Calibração de hidrofones de vetor em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos lineares de array linear
3. A mais alta resposta de emissão do transdutor acústico esférico empilhado pode atingir 156dB, e o nível de fonte de som mais alto pode chegar a 202dB, que é superior a 6dB superior aos transdutores esféricos comuns do mesmo tamanho.
Transdutor de hidrofone de vetor 4.Single-Cristal
Em comparação com os transdutores cerâmicos piezoelétricos, o tamanho do transdutor de transmissão de cristal único PIN-PMN-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é de 2 ~ 10dB mais alto, a largura de banda de impedância é cerca de duas vezes maior, e o -3dB largura de banda é cerca de duas vezes maior. Vezes; A sensibilidade de recebimento é de 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixa auto-ruído, e a sensibilidade é de 4 ~ 6dB superior ao hidrofone de vetor piezoelétrico do mesmo tamanho.
Hidrofone de vetor de instalação 5.Fixed
Usando a coluna central como a base fixa, o modo de trabalho de cisalhamento cerâmico, a banda de freqüência de trabalho é 100-5000Hz, a instalação é simples, o desempenho é estável, e pode substituir a maioria dos hidrofones de vetor instalados em várias plataformas.

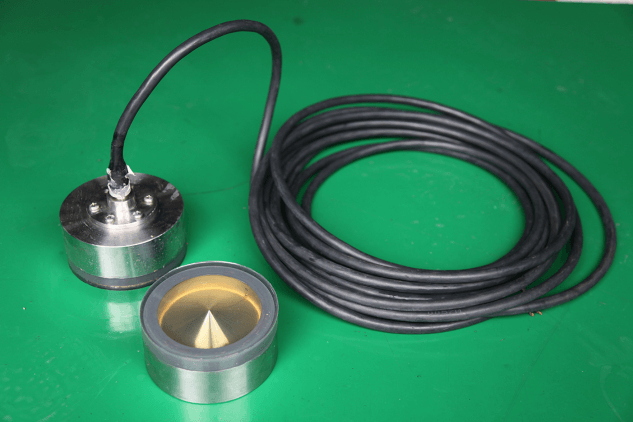

6. O refletor em forma de cone é usado para refletir as ondas sonoras circunferencialmente irradiadas do transdutor toroidal até a superfície final para o trabalho, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
