HS / H5K-20K
Piezohannas
HS/H5K-20K
Transdutor de hidrofone subaquático de 20khz para comunicações subaquáticas
Parâmetros técnicos:

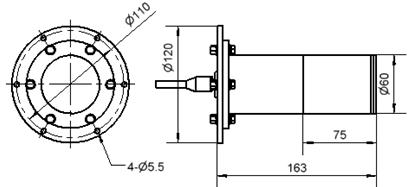

Modelo | HS / H5K-20K |
|
Banda de trabalho | 5khz ~ 20khz. | |
Recebendo sensibilidade | ≥-204dB. | |
Capacitância estática | Cada canal ≥12000pf. | |
Diretivoy | Tem as características da Diretividade Dipolo. Resolução KD≥18DB; A assimetria máxima da sensibilidade do dipolo KMAX≤3dB; Desvio da ortogonalidade ≤ 10 °. | |
Profundidade de trabalho | 300m | |
Especificação de cabo.ificha | Φ7mm10. Cabo blindado núcleo (opcional) | |
| ||
Aplicativo:
Hidrofone de matriz de cabo
Pesquisa de acústica subaquática
Sistema de comunicação subaquática
Calibração de campo acústico
Aplicações militares e científicas
Tipos de transdutor acústico subaquático
1.Low frequência, água profunda, transdutor de alta potência
Série de transdutor de transmissão de baixa frequência: Existem vários tipos de transdutores flexais, transdutores de tubo circulares, transdutores de flexão de slat, transdutores de disco de flexão combinados, etc. A freqüência de operação mínima tem sido tão baixa quanto 20Hz;
Série de transdutor de águas profundas: Existem três tipos de produtos: tipo de estouro, tipo de equilíbrio de pressão preenchido com óleo e tipo de pressão auto-suportável, a resistência máxima de pressão atingiu 80MPA;
Transdição de alta potência Transdutor Série: O nível de fonte de som pode atingir mais de 207dB perto de 350Hz.
2. Transdutor de anel de retalhos
A empresa tem a capacidade de projetar e fabricar anéis de mosaico com um diâmetro de 30mm ~ 800mm, a frequência pode cobrir 0.5KHz ~ 50kHz, o nível de fonte de som de emissão mais alta de um único transdutor pode atingir 202dB, e a faixa de freqüência efetiva pode atingir mais de 2 freqüências de oitava. Sua forma estrutural dividida principalmente no tipo e do tipo de transbordamento apoiado pelo ar, a profundidade de trabalho pode atingir 500m e 6km, respectivamente.
3. Array de linha
A empresa tem a capacidade de projetar e fabricar matrizes lineares cheias de óleo, matrizes lineares de cabo e matrizes lineares rígidas. A matriz preenchida com óleo pode realizar a matriz linear cheia de óleo com o menor diâmetro externo de 20 mm, e o maior segmento de matriz único pode chegar a 80m.
4. transdutor esférico
A empresa tem design maduro e tecnologia de produção para transdutores esféricos. Actualmente, formou uma série completa de transdutores esféricos com um diâmetro de 20mm a 166mm após a embalagem; A freqüência de cobertura de transmissão é 3KHz a 150kHz; A frequência de cobertura da recepção é de 5Hz a 100kHz +; A profundidade de trabalho é a mais alta até 5 km ou mais.
5. hidrofone de vetor
A empresa é a primeira empresa do setor a desenvolver hidrofones de vetor e seus aplicativos de engenharia. Os hidrofones de vetor de pressão diferencial e hidrofones de vetores de co-vibração desenvolvidos são estáveis e confiáveis. A faixa de frequência de trabalho pode cobrir 5Hz ~ 120kHz, e a profundidade máxima de trabalho pode ser de até 3000m. A fim de melhorar a adequação do hidrofone de vector de co-vibração, nossa empresa conduziu pesquisas aprofundadas sobre o método de instalação, impacto da corrente impermeável e modo de suspensão, etc., e realizado hidrofone de vetor de instalação fixa, estrutura cheia de óleo e livre Suspensão, etc. Uma variedade de resultados e tem as capacidades de design e fabricação de matrizes de linha de hidrofone de vetor e matrizes rebocadas.
Subaquático A.Coustic.MEASNT.Teste:

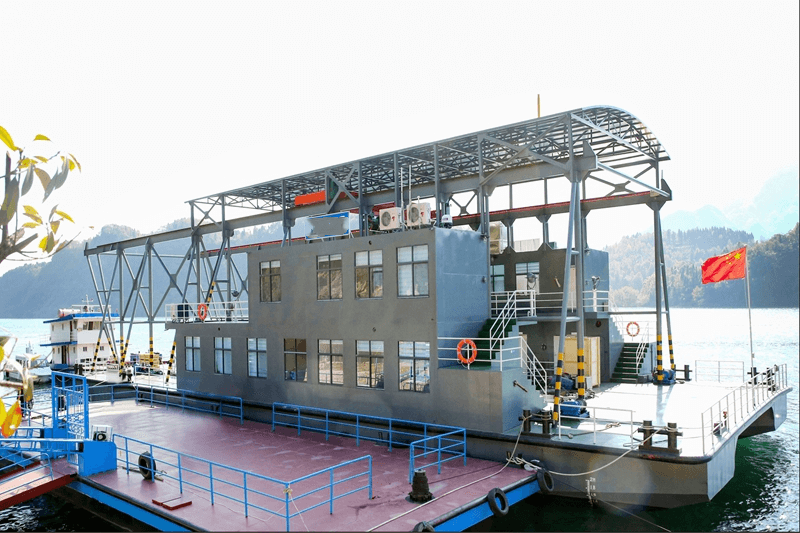

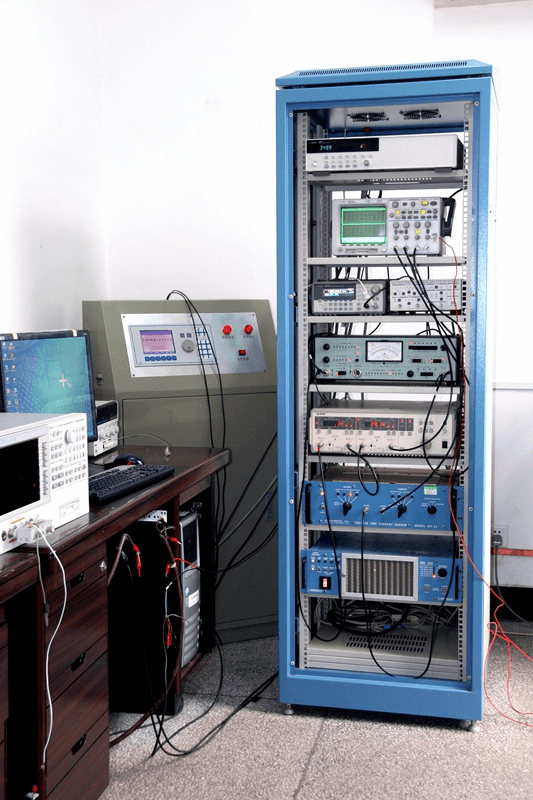

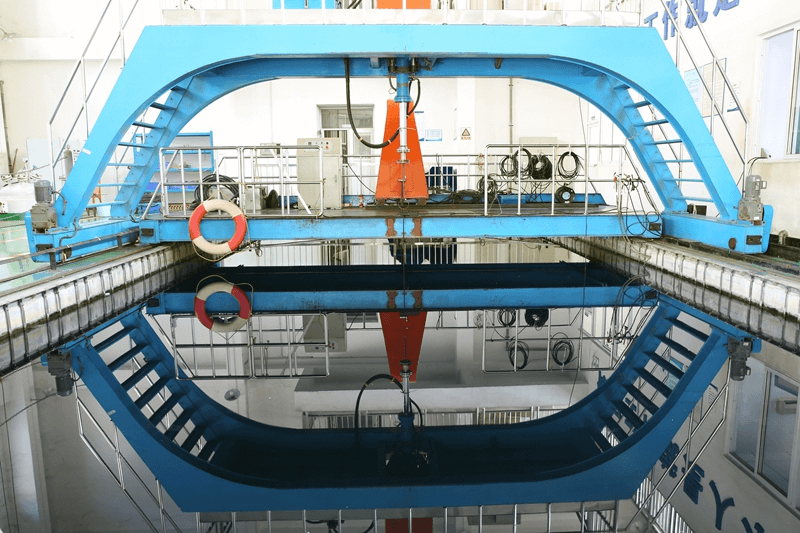

A medição acústica subaquática contém 5 conjuntos de dispositivos de teste, incluindo sistema de medição acústica automática, dispositivo de calibração de baixa freqüência de hidrofone, sistema de medição de sensibilidade de aceleração de hidrofone, dispositivo de medição de tubo de pulso de material hidroacústico e sistema de teste de teste de teste, que estão equipados para medir vários transdutores . Os parâmetros relevantes do elemento sonoro e da matriz acústica, bem como a reflexão e desempenho de transmissão de som de materiais acústicos subaquáticos e componentes, padrões de teste GB / T 7965-2002, GB / T16165-1996, GB / T7967-2002, GJB275 -1987, GB / T14369-2011, Q / 715 j 66-2011, etc. A faixa de frequência de medição é 20Hz a 500kHz. Estação de teste pode medir o desempenho acústico subaquático de grandes transdutores e arrays acústicos.
