PHW-50/200-NC
Piezohannas
PHW-50/200-NC
Transdutor de lama subaquática para o equipamento de medição de profundidade
Parâmetros 1.Técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200khz-50khz.utransdutor de nderwater instrumento de interface de lodoultrasonic. transdutor-ptfe. |
| |
Modelo | Ph.W-50/200-NC | ||
Frequência | 200khz ±.5%/ 50kh.z±5% | ||
Distância de detecção | 200khz 0.6.～120m. 50khz 3.～500m | ||
Mínimo Lmpedance paralelo | 600Ω ± 20.％ | ||
4300PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 600VPP, distância: 0,8m, Amplitude Echo: 15 v (200kHz) | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio poder @ -3dB: 7.5 ° ± 1, Ângulo afiado: 17.5 ° ± 2 (200kHz) (BeamWidth.) Largura de feixe de meio-potência @ -3dB: 27 ° ± 2, Ângulo afiado: 68 ° ± 4 (50kHz) | ||
Habitação Material | Ptef. | ||
Uso | Medidor de vazão ultra-sônico, Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto | |||
Nível de proteção | IP68. | ||
Peso | 900g ± 5% (Lenxergar：10m） | ||
Instruções de ligação | (três linhas): vermelho: transdutor +, azul: + sensor de temperatura, preto: públicas -; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama esquemático de sensor 2.Temperatura do transdutor, diagrama esquemático de circuito de teste

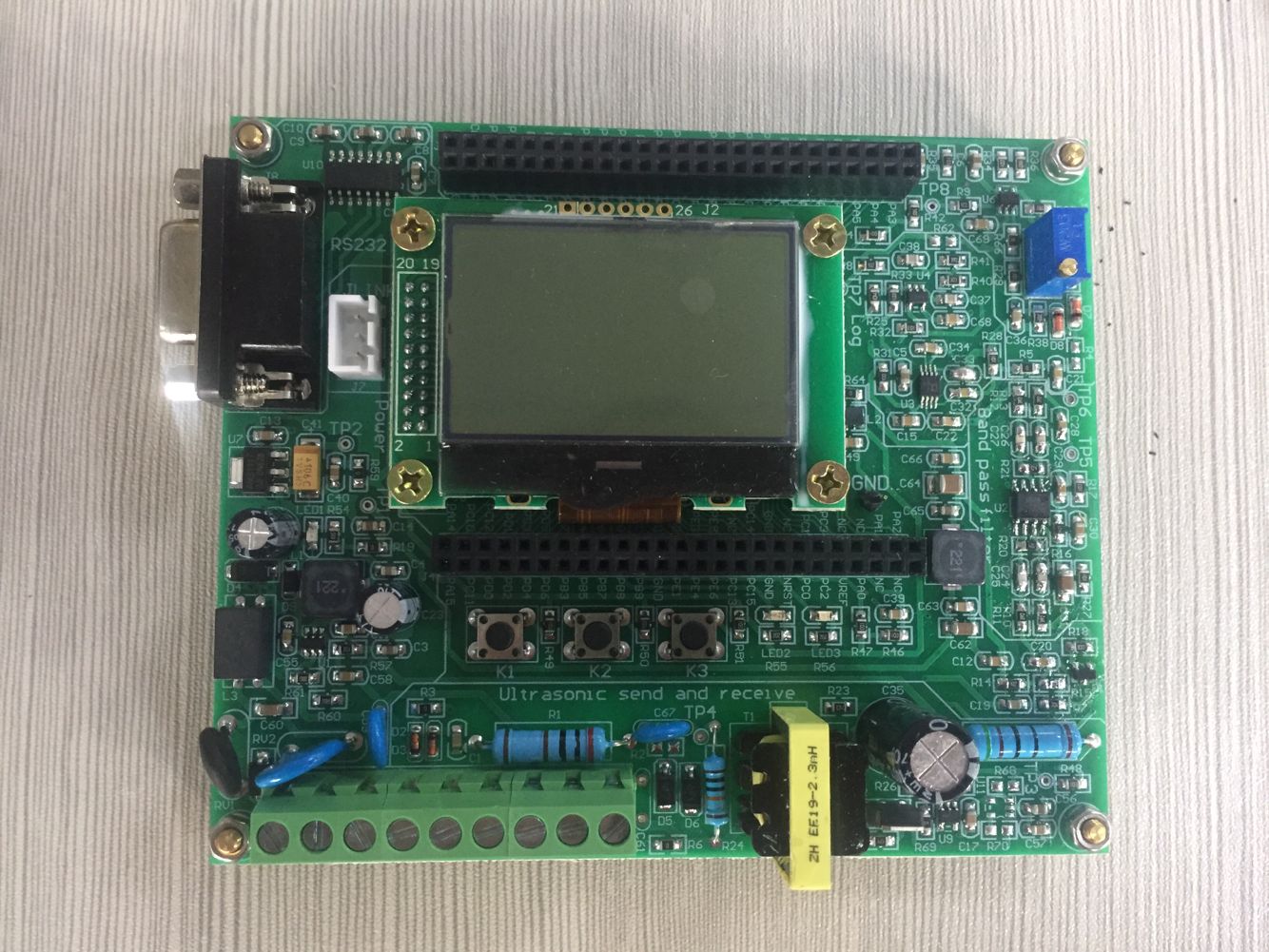

3.Desenvolvimento Board:
placa de desenvolvimento de ultra-sons DYSTM32F4 alta frequência baseia-se STM32F407VGT6 microcontrolador, incluindo um bordo de interface JLINK, 2 LEDs, 3 botões independentes, interface de exibição LCD12864, o circuito de transmissão de ultra-som original, o circuito de recepção de ultra-som original, porta série assíncrona UART + MAX232 chip de conversão de nível, temperatura interface de sensor de MF58.
DYSTM32F4 de alta frequência placa de desenvolvimento de ultra-sons, pode ser utilizado para a batimetria subaquático de ultra-sons, o desenvolvimento precoce de exploração de peixe; pode fazer a curta distância, de alta velocidade subaquática experimentos comunicação acústica; pode ser utilizado para o desenvolvimento inicial de produtos que variam de ultra-sons, as experiências relacionadas de sensores ultra-sónicos, ele pode ser aplicado ao carro inverter, local de construção e algum local industrial para o pré-desenvolvimento de monitorização de posição. Ele também pode ser usado para pré-desenvolvimento e aplicação em áreas tais como nível de líquido, a profundidade do poço e medição do comprimento do tubo.
Transdutor de lama subaquática para o equipamento de medição de profundidade
Parâmetros 1.Técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200khz-50khz.utransdutor de nderwater instrumento de interface de lodoultrasonic. transdutor-ptfe. |
| |
Modelo | Ph.W-50/200-NC | ||
Frequência | 200khz ±.5%/ 50kh.z±5% | ||
Distância de detecção | 200khz 0.6.～120m. 50khz 3.～500m | ||
Mínimo Lmpedance paralelo | 600Ω ± 20.％ | ||
4300PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 600VPP, distância: 0,8m, Amplitude Echo: 15 v (200kHz) | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio poder @ -3dB: 7.5 ° ± 1, Ângulo afiado: 17.5 ° ± 2 (200kHz) (BeamWidth.) Largura de feixe de meio-potência @ -3dB: 27 ° ± 2, Ângulo afiado: 68 ° ± 4 (50kHz) | ||
Habitação Material | Ptef. | ||
Uso | Medidor de vazão ultra-sônico, Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto | |||
Nível de proteção | IP68. | ||
Peso | 900g ± 5% (Lenxergar：10m） | ||
Instruções de ligação | (três linhas): vermelho: transdutor +, azul: + sensor de temperatura, preto: públicas -; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama esquemático de sensor 2.Temperatura do transdutor, diagrama esquemático de circuito de teste
3.Desenvolvimento Board:
placa de desenvolvimento de ultra-sons DYSTM32F4 alta frequência baseia-se STM32F407VGT6 microcontrolador, incluindo um bordo de interface JLINK, 2 LEDs, 3 botões independentes, interface de exibição LCD12864, o circuito de transmissão de ultra-som original, o circuito de recepção de ultra-som original, porta série assíncrona UART + MAX232 chip de conversão de nível, temperatura interface de sensor de MF58.
DYSTM32F4 de alta frequência placa de desenvolvimento de ultra-sons, pode ser utilizado para a batimetria subaquático de ultra-sons, o desenvolvimento precoce de exploração de peixe; pode fazer a curta distância, de alta velocidade subaquática experimentos comunicação acústica; pode ser utilizado para o desenvolvimento inicial de produtos que variam de ultra-sons, as experiências relacionadas de sensores ultra-sónicos, ele pode ser aplicado ao carro inverter, local de construção e algum local industrial para o pré-desenvolvimento de monitorização de posição. Ele também pode ser usado para pré-desenvolvimento e aplicação em áreas tais como nível de líquido, a profundidade do poço e medição do comprimento do tubo.
