PHA-21-30D-F
Piezohannas
PHA-21-30D-F
Transdutor de nível ultra-sônico de 21khz para sensores de nível de líquido
Itens | Parâmetros técnicos | Imagem | |
Nome | 21khz.ultra-sônicotransdutor.Cmodelo（Tipo dividido） |
| |
Modelo | Ph.A-21-30D-F | ||
Frequência | 21khz ± 1.5khz. | ||
Distância de detecção | 1.0～30m | ||
Mínimo Lmpedance paralelo | 700Ω ± 20.％ | ||
11000pf ± 20.％@ 1khz. | |||
Sensibilidade | CargaTensão de condução：560vpp.，Distância：0,6m， Eco amplitude.：1000mv. | ||
-40～+ 80 ℃ | |||
≤3.Quilos ou. 0.3mpa. | |||
| (BeamWidth.)Ângulo de meio-poder @ -3dB: 11 ° ± 2， Ângulo agudo:27 ° ± 4 | ||
Habitação Material | Pode ser usado em um ambiente de ácido ou base fraco（Pompa） | ||
Uso | Ultra-sônico nível medidor,Monitoramento,Aproproof., Segurança | ||
O fio de levantamento:M32 × 1.5.，Fundo com fio:G3. | |||
Nível de proteção | IP68. | ||
Peso | 1860G ± 5.% (comprimento：10M) | ||
Instruções de ligação | Tipo separado（quatro fios):Vermelho:transdutor.+、amarelo： transdutor.-、azul，Preto: sensor de temperatura（Mf58.);
Tipo separado（Três fios):Vermelho:transdutor.+、Azul: sensor de temperatura +、Preto：Linha comum-; | ||

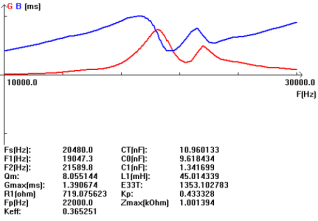

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de blocos de ultra-sônicotransdutor de distância:
Diagrama esquemático do sensor de temperatura:
Instrução de cabo de tipo dividido:
O fio padrão é 10M, o sinal atenuará 6db para cada aumento de 50m de fio.
1. Três instruções de fiação principais:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público -
Quatro instruções de fiação principais:
Vermelho: transdutor +
Amarelo: transdutor -
Azul, preto: sensor de temperatura +
Sensores de nível de líquidoAplicativo:
Uma ampla gama de sistemas de medição de sensores de nível são disponibilizados para endereçar os vários parâmetros, como uma ampla gama de aplicações, necessidades de alta precisão e requisitos e práticas de instalação do sistema. As tecnologias de medição são disponibilizadas em diferentes versões para lidar com uma ampla gama de necessidades de medição, ou para atender a uma aplicação específica.
