Ps1000k0137.
Piezohannas
PS1000K0137

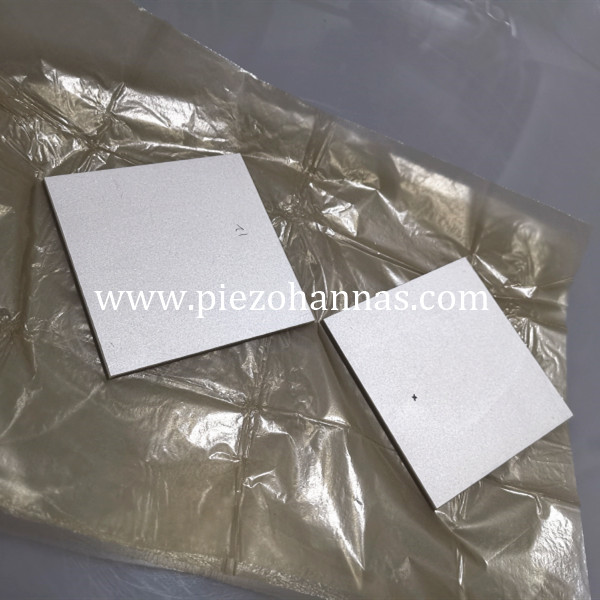

Transdutor de placa cerâmica pzt4d piezo para acústica subaquática
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e alguns outros componentes com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
Dimensão da placa piezocerâmica:
Dimensões: 100.838x79.38x2.2mm.
Frequência radial fr: 910 kHz ± 5%
Largura de banda de frequência ΔF:> 100 kHz
Perda dielétrica TG Δ: ≤ 0,5%
Capacitância estática CS:> 37000pf
A faixa de placa / faixa piezocerâmica:
Comprimento: 1mm-200mm
Largura: 1mm-200mm
Altura: 0.1mm-30mm
Escolha de metalização (prata, níquel, ouro e outros a pedido)
Ampla escolha de formulações de PZT
Piezoelétrico cer.Material de Amic: Soft pzt (PZT-5A/ P-51,PSNN-5, PZT-5H)
P-5A. | é um PZT suave modificado para fins gerais. É dedicado à baixa taxa de envelhecimento e Requisito de desempenho extremamente estável etc. transdutores
|
PLIS-51. | é uma versão de temperatura de alta curie do P-51. É dedicado à baixa taxa de envelhecimento, desempenho extremamente estável e requisito de alta frequência, etc. Transdutores |
P-52. | é um PZT suave modificado projetado para constante dielétrica relativa alta necessária hidrofone etc. Transdutores do receptor |
P-53. | é desenvolvido como constante dielétrica alta e alto ponto de curie soft pzt particular Útil para transdutor e atuador do receptor, etc. |
PSNN-5. | É um PZT suave modificado, alta temperatura de curie, requisito de desempenho estável etc. Transdutores, recursos de distância de recomendação especiais.
|
PZT-5H.
| é um PZT suave modificado dedicado para uma constante dielétrica usada popular, Ponto de alta curie razoável necessário transdutor de receptor, ignição e atuador etc. |
Tamanhos nominais e tolerâncias
Geometria | Tamanho (mm) | Tolerância |
Discos | Diâmetro: 3 a 200 |
Tolerância de acordo com o padrão industrial de elementos piezoelétricos. |
Espessura: 0,2-25. | ||
Tubos. | Comprimento: 1-100. | |
OD: 6-180. | ||
ID: 5-150. | ||
Parede: 0,5-15. | ||
Pratos | Comprimento: 1-200. | |
Largura: 1-200. | ||
Espessura: 0,2-25. | ||
Esfera | OD: 6-160. | |
ID: 4-150. | ||
Parede: 1-10. | ||
argolas | OD: 3-180. | |
ID: 1-150. | ||
Espessura: 0,2-25. | ||
Para todos os tamanhos | Planicidade | ± 0,03. |
Concentricidade | ± 0,10. | |
Perpendicularidade | ± 0,10. | |
Paralelismo | ± 0,05. |
Tolerâncias elétricas nominais
Propriedades piezoelétricas | ±5% |
Constante dielétrica relativa. | ±15% |
