Ph202000.
Piezohannas
PH202000

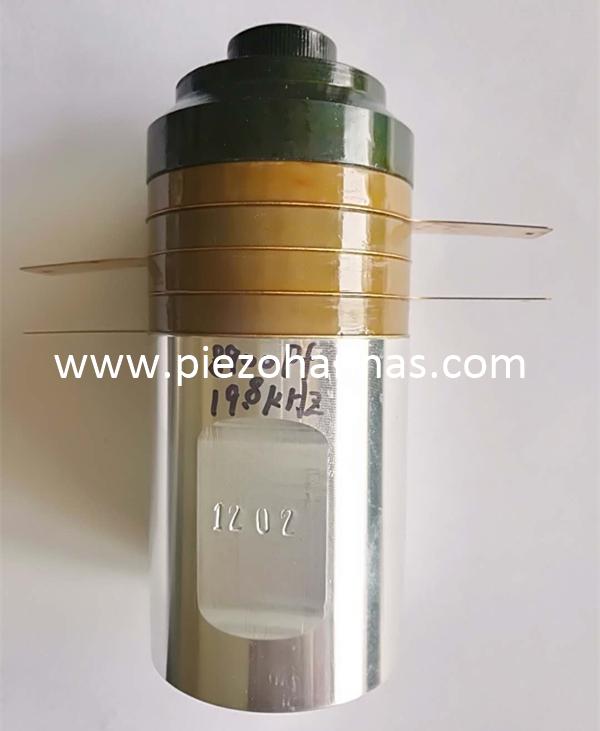

Transdutor de soldadura têxtil ultra-sônico de alta potência 20khz
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e algum outro desavé ultra-sônico com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
 Transdutor de solda ultra-sônica. |  Transdutor de soldagem piezoelétrico |  Transdutor de soldador ultra-sônico. |
Especificações:
Recursos:
O transdutor ultra-sônico para soldagem produzido pela nossa empresa tem os recursos da seguinte forma:
A. Impedância de baixa ressonância
B. alto valor mecânico Q
C. Alta eficiência da transformação mecânica e elétrica
D. baixa capacidade calorífica
E. amplitude grande e alta velocidade de vibração.
Aqui estão alguns tamanhos regulares para transdutores cerâmicos piezoelétricos para soldagem.
Modelo | Dimensão (mm) | Frequência | Capacitância. | Impedância (Ω) | Resistência de isolamento (MΩ) | Poder |
Ph13111. | 13 * 111. | 62 | 3600 | ≤ 20. | 2000 | 25 |
Ph13111-1. | 13 * 111. | 62 | 3000 | ≤ 20. | 2000 | 25 |
Ph1560. | 15 * 60. | 40 | 2600 | ≤ 20. | 2000 | 30 |
Ph1562. | 15 * 62. | 40 | 2600 | ≤ 20. | 2000 | 30 |
Ph1547. | 15 * 47. | 60 | 2600 | ≤ 20. | 2000 | 50 |
Ph2056. | 20 * 56. | 50 | 2500 | ≤ 20. | 2000 | 30 |
Ph2589. | 25 * 89. | 28 | 2000 | ≤ 20. | 2000 | 100 |
Ph3090. | 30 * 90. | 28 | 5700 | ≤ 20. | 2000 | 200 |
Ph3091. | 30 * 91. | 30 | 3500 | ≤ 20. | 2000 | 200 |
Ph40125. | 40 * 125. | 20 | 8000 | ≤ 20. | 2000 | 500 |
Ph4090. | 40 * 90. | 28 | 10000 | ≤ 20. | 2000 | 500 |
Ph50180. | 50 * 180. | 15 | 15000 | ≤ 20. | 2000 | 700 |
Ph50107. | 50 * 107. | 20 | 15000 | ≤ 20. | 2000 | 1000 |
Ph50107-1. | 50 * 107. | 20 | 9000 | ≤ 20. | 2000 | 1000 |
Ph50120. | 50 * 120. | 20 ± 2. | 13000 ± 10% | ≤ 20. | ≥2000. | 2000 |
Ph60160. | 60 * 160. | 15 | 11000 | ≤ 20. | 2000 | 1500 |
Ph50116. | 50.2 * 116.9. | 20 ± 1. | 15000 ± 10% | ≤ 20. | ≥2000. | 1000 |
Ph61161. | 61 * 161.8. | 15 ± 0,5. | 14000 ± 15% | ≤ 20. | ≥2000. | 2000 |
Ph51165. | 51 * 165.4. | 15 ± 0,5. | 10,2NF ± 10% | ≤ 20. | ≥2000. | 2000 |
Ph64232. | 64 * 232. | 20.15 | 9670 | ≤ 10. | ≥100. | 1250 |
Ph64116. | 64 * 116. | 20 | 14680 | ≤25. | ≥100. | 1050 |
Ph80233. | 80 * 233. | 14.90 | 8000 | ≤ 10. | ≥100. | 2100 |
Se esse transdutor não puder atender às suas necessidades, diga-nos o seu tamanho, nossa fábrica pode aceitar a personalização.
Transdutores de soldagem ultra-sônica geram vibrações de alta freqüência de dezenas de milhares de vezes por segundo através do transdutor na cabeça vibrante, gerando altas temperaturas locais e derretendo os plásticos na zona de solda para fins de soldagem. O transdutor de soldagem ultra-sônica adota geralmente uma estrutura de matriz longitudinal comprimida parafusos, que é conectada com o dispositivo de fixação e a cabeça de coleta para formar um sistema de vibração de solda plástico.
O transdutor de soldagem ultra-sônica tem o mesmo princípio inicial que o transdutor de limpeza, mas tem um consumo de energia maior. Geralmente coopera com um sistema de vibração de solda plástico composto por um chifre concentrador e uma cabeça de trabalho para completar a soldagem ultra-sônica de plásticos, metais e semelhantes.
Transdutor de soldagem ultra-sônica características:
1. A impedância de ressonância é baixa.
2. O valor Q mecânico é alto.
3. A eficiência de conversão eletroacústica é alta.
4. Baixo valor calorífico.
5. Grande amplitude e alta velocidade de vibração.

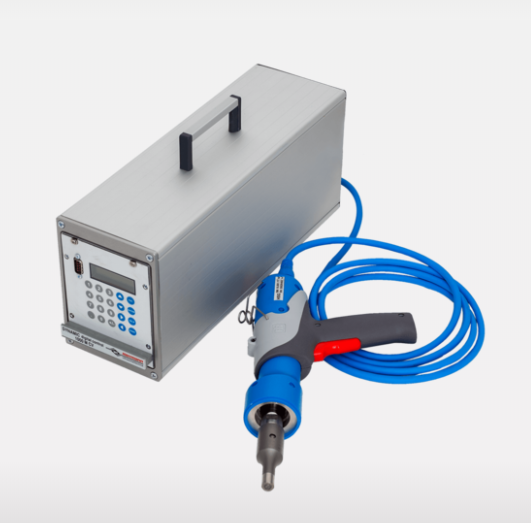

Imagem do aplicativo:
