HS / T2.5K.
Piezohannas
HS/T2.5K

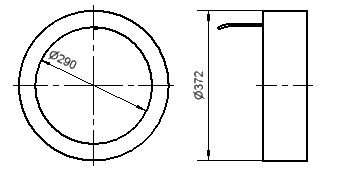

Transdutor de transmissão de transmissão cilíndrica 2.5KHz transdutor subaquático
Parâmetros técnicos:
Modelo | HS / T2.5K. |
|
frequência de ressonância | 2.5khz. | |
Banda de trabalho | 2 khz ~ 4khz | |
Transmitindo a resposta da tensão | ≥142dB. | |
CA estáticapacitância | 900000pf. | |
DIrectividade | Horizontal omnidirecional; Ângulo de abertura vertical ≥ 60 graus | |
Nível de fonte de som (SL) | ≥190db. | |
Profundidade de trabalho | 380m. | |
Especificação de cabo.ificha | Cabo blindado de núcleo duplo φ11.2mm | |
| ||
ApPlication:
Pesquisa de acústica subaquática
Calibração de campo acústico
Aplicações militares e científicas
Tipos de transdutor acústico subaquático
1.Low frequência, água profunda, transdutor de alta potência
Série de transdutor de transmissão de baixa frequência: Existem vários tipos de transdutores flexais, transdutores de tubo circulares, transdutores de flexão de slat, transdutores de disco de flexão combinados, etc. A freqüência de operação mínima tem sido tão baixa quanto 20Hz;
Série de transdutor de águas profundas: Existem três tipos de produtos: tipo de estouro, tipo de equilíbrio de pressão preenchido com óleo e tipo de pressão auto-suportável, a resistência máxima de pressão atingiu 80MPA;
Transdição de alta potência Transdutor Série: O nível de fonte de som pode atingir mais de 207dB perto de 350Hz.
2. Transdutor de anel de mosaico
A empresa tem a capacidade de projetar e fabricar anéis de mosaico com um diâmetro de 30mm ~ 800mm, a frequência pode cobrir 0.5KHz ~ 50kHz, o nível de fonte de som de emissão mais alta de um único transdutor pode atingir 202dB, e a faixa de freqüência efetiva pode atingir mais de 2 freqüências de oitava. Sua forma estrutural dividida principalmente no tipo e do tipo de transbordamento apoiado pelo ar, a profundidade de trabalho pode atingir 500m e 6km, respectivamente.
3. Array de linha
A empresa tem a capacidade de projetar e fabricar matrizes lineares cheias de óleo, matrizes lineares de cabo e matrizes lineares rígidas. A matriz preenchida com óleo pode realizar a matriz linear cheia de óleo com o menor diâmetro externo de 20 mm, e o maior segmento de matriz único pode chegar a 80m.
4. transdutor esférico
A empresa tem design maduro e tecnologia de produção para transdutores esféricos. Actualmente, formou uma série completa de transdutores esféricos com um diâmetro de 20mm a 166mm após a embalagem; A freqüência de cobertura de transmissão é 3KHz a 150kHz; A frequência de cobertura da recepção é de 5Hz a 100kHz +; A profundidade de trabalho é a mais alta até 5 km ou mais.
5. hidrofone de vetor
A empresa é a primeira empresa do setor a desenvolver hidrofones de vetor e seus aplicativos de engenharia. Os hidrofones de vetor de pressão diferencial e hidrofones de vetores de co-vibração desenvolvidos são estáveis e confiáveis. A faixa de frequência de trabalho pode cobrir 5Hz ~ 120kHz, e a profundidade máxima de trabalho pode ser de até 3000m. A fim de melhorar a adequação do hidrofone de vector de co-vibração, nossa empresa conduziu pesquisas aprofundadas sobre o método de instalação, impacto da corrente impermeável e modo de suspensão, etc., e realizado hidrofone de vetor de instalação fixa, estrutura cheia de óleo e livre suspensiem, etc. Uma variedade de resultados e tem as capacidades de design e fabricação de matrizes de linha de hidrofone de vetor e matrizes rebocadas.
Caso de aplicação de transdutor acústico subaquático
De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultra-sônicos piezoelétricos, transdutor acústico subaquático, sondas ultra-sônicas e sensores de várias freqüências com desempenho estável e alta qualidade.
2. Calibração de hidrofones de vetor em águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos lineares de array linear
3. A mais alta resposta de emissão do transdutor acústico esférico empilhado pode atingir 156dB, e o nível de fonte de som mais alto pode chegar a 202dB, que é superior a 6dB superior aos transdutores esféricos comuns do mesmo tamanho.
4. transdutor de hidrofone de vetor de cristal único
Em comparação com os transdutores cerâmicos piezoelétricos, o tamanho do transdutor de transmissão de cristal único PIN-PMN-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é de 2 ~ 10dB mais alto, a largura de banda de impedância é cerca de duas vezes maior, e o -3dB largura de banda é cerca de duas vezes maior. Vezes; A sensibilidade de recebimento é de 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixa auto-ruído, e a sensibilidade é de 4 ~ 6dB superior ao hidrofone de vetor piezoelétrico do mesmo tamanho.
Hidrofone de vetor de instalação 5.Fixed
Usando a coluna central como a base fixa, o modo de trabalho de cisalhamento cerâmico, a banda de freqüência de trabalho é 100-5000Hz, a instalação é simples, o desempenho é estável, e pode substituir a maioria dos hidrofones de vetor instalados em várias plataformas.

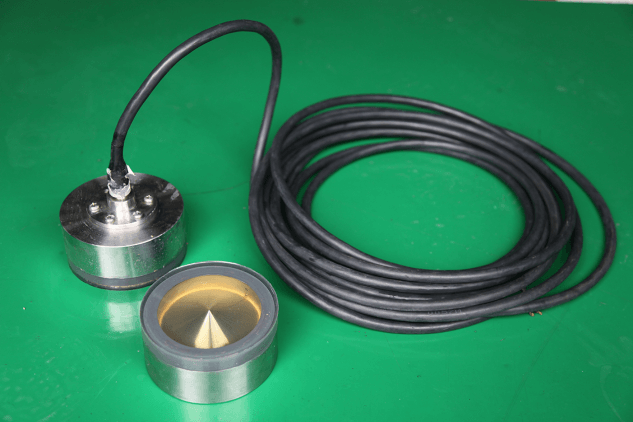

O refletor em forma de cone é usado para refletir as ondas sonoras circunferencialmente irradiadas do transdutor toroidal até a superfície final para o trabalho, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
