Piezohannas
PHA-125-02E
Transdutor de ultrassom de elemento piezoelétrico de 125kHz para 2m de distância
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultrassônico de 125kHz |
| |
Modelo | PHA-125-02E | ||
Frequência | 125kHz ± 5% | ||
Distância de detecção | 0.12～2m | ||
LMPedance paralelo mínimo | 2000Ω ± 20％ | ||
700pf ± 20％@1KHz | |||
Sensibilidade | Sem tensão de acionamento de carga: 200vpp ， distance0.3m， Amplitude de eco: 5mv | ||
-40～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
(Largura de feixe) Largura do feixe de meia potência@db: 12 ° ± 10%， Ângulo nítido: 29 ° ± 10% | |||
Material de moradia | Pom | ||
Veja o desenho da estrutura do produto para obter detalhes | |||
Nível de proteção | IP68 | ||
Peso | 12g ± 5％ （comprimento do fio：20cm） | ||
Instruções de ligação | Interface: vermelho: transdutor +, branco: transdutor -, preto: fio blindado, (sensor de temperatura é opcional) | ||

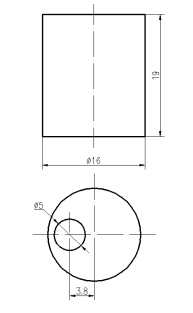

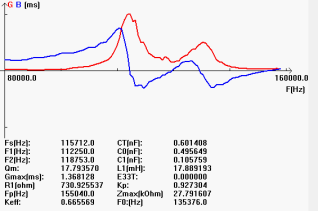

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de blocos de transdutor de distância ultrassônica :
Diagrama esquemático do sensor de temperatura (Modelo: MF58_502F3470):
Instruções de cabo de tipo integrado:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
2.Cable Instrução do sensor de temperatura: interface (3pin, 2,0 mm Terminal)
Vermelho e preto são fiação do sensor de temperatura
Tipo de divisão: cabo de 10m padrão, com cada 50m adicional de cabo, a atenuação do sinal é de 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: Transdutor-
Azul, preto: sensor de temperatura
O que entra na criação de um transdutor?
O principal componente de um transdutor de profundidade é o elemento piezocerâmico. É a parte que converte pulsos elétricos em ondas sonoras e quando o Os ecos retornam, o elemento piezocerâmico converte as ondas sonoras de volta em energia elétrica. Os elementos piezocerâmicos estão com mais frequência em forma de disco, mas também podem estar na forma de uma barra ou um anel. Um transdutor pode conter um elemento ou uma série de elementos vinculados, chamados de uma matriz. UMA O transdutor é composto por seis componentes separados:
Transdutor de ultrassom de elemento piezoelétrico de 125kHz para 2m de distância
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultrassônico de 125kHz |
| |
Modelo | PHA-125-02E | ||
Frequência | 125kHz ± 5% | ||
Distância de detecção | 0.12～2m | ||
LMPedance paralelo mínimo | 2000Ω ± 20％ | ||
700pf ± 20％@1KHz | |||
Sensibilidade | Sem tensão de acionamento de carga: 200vpp ， distance0.3m， Amplitude de eco: 5mv | ||
-40～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
(Largura de feixe) Largura do feixe de meia potência@db: 12 ° ± 10%， Ângulo nítido: 29 ° ± 10% | |||
Material de moradia | Pom | ||
Veja o desenho da estrutura do produto para obter detalhes | |||
Nível de proteção | IP68 | ||
Peso | 12g ± 5％ （comprimento do fio：20cm） | ||
Instruções de ligação | Interface: vermelho: transdutor +, branco: transdutor -, preto: fio blindado, (sensor de temperatura é opcional) | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de blocos de transdutor de distância ultrassônica :
Diagrama esquemático do sensor de temperatura (Modelo: MF58_502F3470):
Instruções de cabo de tipo integrado:
1. Instrução de Transdutor: Interface (3pin, 2,54mm Terminal)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
2.Cable Instrução do sensor de temperatura: interface (3pin, 2,0 mm Terminal)
Vermelho e preto são fiação do sensor de temperatura
Tipo de divisão: cabo de 10m padrão, com cada 50m adicional de cabo, a atenuação do sinal é de 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: Transdutor-
Azul, preto: sensor de temperatura
O que entra na criação de um transdutor?
O principal componente de um transdutor de profundidade é o elemento piezocerâmico. É a parte que converte pulsos elétricos em ondas sonoras e quando o Os ecos retornam, o elemento piezocerâmico converte as ondas sonoras de volta em energia elétrica. Os elementos piezocerâmicos estão com mais frequência em forma de disco, mas também podem estar na forma de uma barra ou um anel. Um transdutor pode conter um elemento ou uma série de elementos vinculados, chamados de uma matriz. UMA O transdutor é composto por seis componentes separados:
