PHA-64-05I.
Piezohannas
PHA-64-05I
Transdutor ultra-sônico 5m distância para medidores de nível ultra-sônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Tipo de transdutor ultra-sônico de 64khz i |
| |
Modelo | PHA-64-05I. | ||
Frequência | 64khz ± 5% | ||
Distância de detecção | 0.3～5m | ||
Mínimo Lmpedance paralelo | 800Ω ± 20.％ | ||
1000pf ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 800VPP, distância: 0,6m, Eco amplitude: 200mv | ||
-40～+ 80 ℃ | |||
≤3.Quilos ou.0.3mpa. | |||
| (BeamWidth.)Largura de feixe de meio poder @ -3dB: 8 ° ± 2, Ângulo afiado: 19 ° ± 4 | ||
Material habitacional | Pompa | ||
Uso | transdutor ultra-sônico. | ||
M38 * 1.5. | |||
Nível de proteção | IP68. | ||
Peso | 70g ± 5.％ | ||
Instruções de ligação | Tipo Integrado: Conector (3Pin, 2.54mmterminal): Vermelho +, branco, preto: fio blindado;
| ||

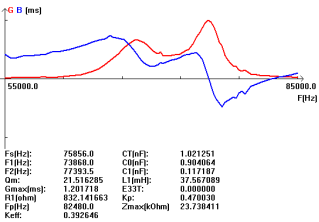

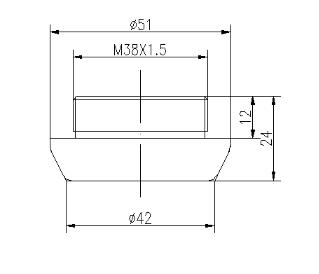

Curva de admissão | Diagrama da estrutura do produto | ||
| | ||
Esquema de circuito de teste do transdutor:

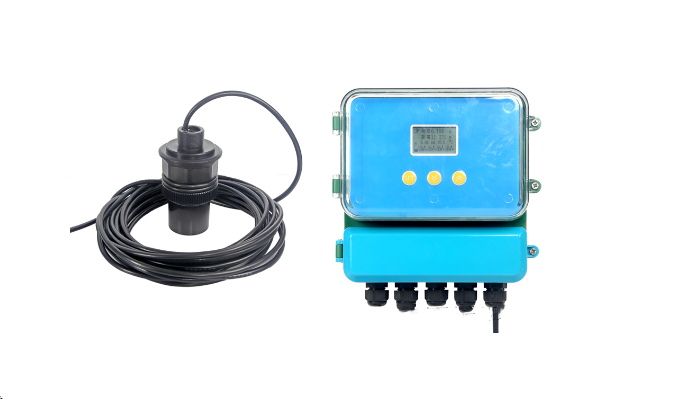

Aplicação de medidores de nível ultra-sônico:
O medidor de nível ultra-sônico é usado para monitorar continuamente os canais de nível na altura da mídia líquida, lodo ou suspensões em tanques abertos e fechados e canais. O medidor gera informações de altura de nível sob a forma de uma corrente de sinal 4 a 20mA. Os limites inferiores e superiores da faixa de medição podem ser ajustados por potenciômetros na unidade eletrônica do medidor.
ApplicithImagem de ção:
