PHA-15-50D-F
Piezohannas
PHA-15-50D-F
Sensor ultra-sônico de longa distância precisa transdutor de medição de distância 50m
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico de 15khz.（dividirTipos) |
| |
Modelo | Ph.A-15-50D-F | ||
Frequência | 16khz ± 5% | ||
Distância de detecção | 1.8～50m | ||
Mínimo Lmpedance paralelo | 790Ω ± 20.％ | ||
12700PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução：520vpp.，Distância：0,6m， Eco amplitude.：1200mv. | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.)Largura de feixe de meio-poder @ -3db.：13 ° ± 2； Ângulo agudo:30 ° ± 4； | ||
Material habitacional | Pompa | ||
Uso | Localizador de alcance ultra-sônico | ||
O segmento de levantamento: M32 × 1.5，Fundo com fio: M108 × 2 | |||
Nível de proteção | IP68. | ||
Peso | 2400g ± 5.% (Comprimento：10m) | ||
Instruções de ligação | Tipo separado（quatro fios):Vermelho:transdutor.+、Branco:transdutor.-, Azul, preto: sensor de temperatura（Mf58.); Tipo separado（Três fios):Vermelho:transdutor.+、Azul: sensor de temperatura +、Preto:Linha comum-; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Transdutores ultra-sônicos para sensores ultrassônicos. Usado para medição à distância, monitoramento de nível, detecção de presença, variação, detecção de proximidade e muitas outras aplicações automatizadas, industriais e científicas.

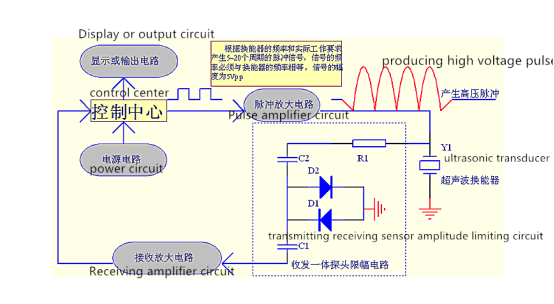

Diagrama de bloco de transdutor de distância ultra-sônica:
Diagrama esquemático do sensor de temperatura:
Instrução de cabo tipo separado:
O fio padrão é 10M, o sinal atenuará 6db para cada aumento de 50m de fio.
1. Três instruções de fiação principais:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público -
2. As instruções de fiação principais:
Vermelho: transdutor +
Amarelo: transdutor -
Azul, preto: sensor de temperatura +
