PHA-21-30FC-F
Piezohannas
PHA-21-30FC-F
Transdutor ultra-sônico de 21khz longo para o sensor de nível
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor anti-corrosivo 21khz tipo C (Tipo dividido） |
| |
Modelo | PHA-21-30FC-F | ||
Frequência | 21khz ± 5% | ||
Distância de detecção | 1.0～25m | ||
Mínimo Lmpedance paralelo | 1100Ω ± 20.％ | ||
11000PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução：560vpp.，Distância：0,6m， Eco amplitude.：270mv. | ||
-40～+ 80 ℃ | |||
≤3kilos or0.3mpa. | |||
| ((BeamWidth.) Largura de feixe de meio poder @ -3dB: 13 ° ± 2， Ângulo afiado: 31 ° ± 4 | ||
Material habitacional | PTFE. | ||
Uso | Ultra-sônico nível medidor,Monitoramento,Aproproof., Segurança | ||
O segmento de levantamento: M38 × 1.5，Fundo com fio: M78 × 2 | |||
Nível de proteção | IP68. | ||
Peso | 1480g ± 5.% (comprimento：10m) | ||
Instruções de ligação | Tipo separado（quatro fios):Vermelho:transdutor.+、Branco： transdutor.-、azul，Preto: sensor de temperatura（Mf58.); Tipo separado（Três fios):Vermelho:transdutor.+、Azul: sensor de temperatura +、Preto：Linha comum-; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||

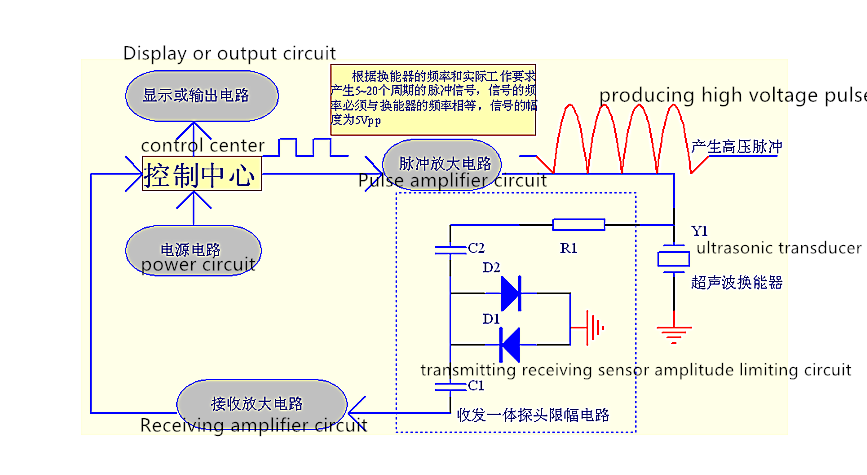

Diagrama de blocos de ultra-sônicotransdutor de distância:

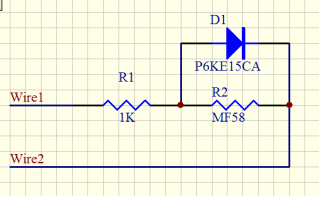

Diagrama esquemático do sensor de temperatura:
Instrução de cabo de tipo dividido:
O fio padrão é 10M, o sinal atenuará 6db para cada aumento de 50m de fio.
Quatro instruções de fiação principais:
Vermelho: transdutor +
Amarelo: transdutor -
Azul, preto: sensor de temperatura +

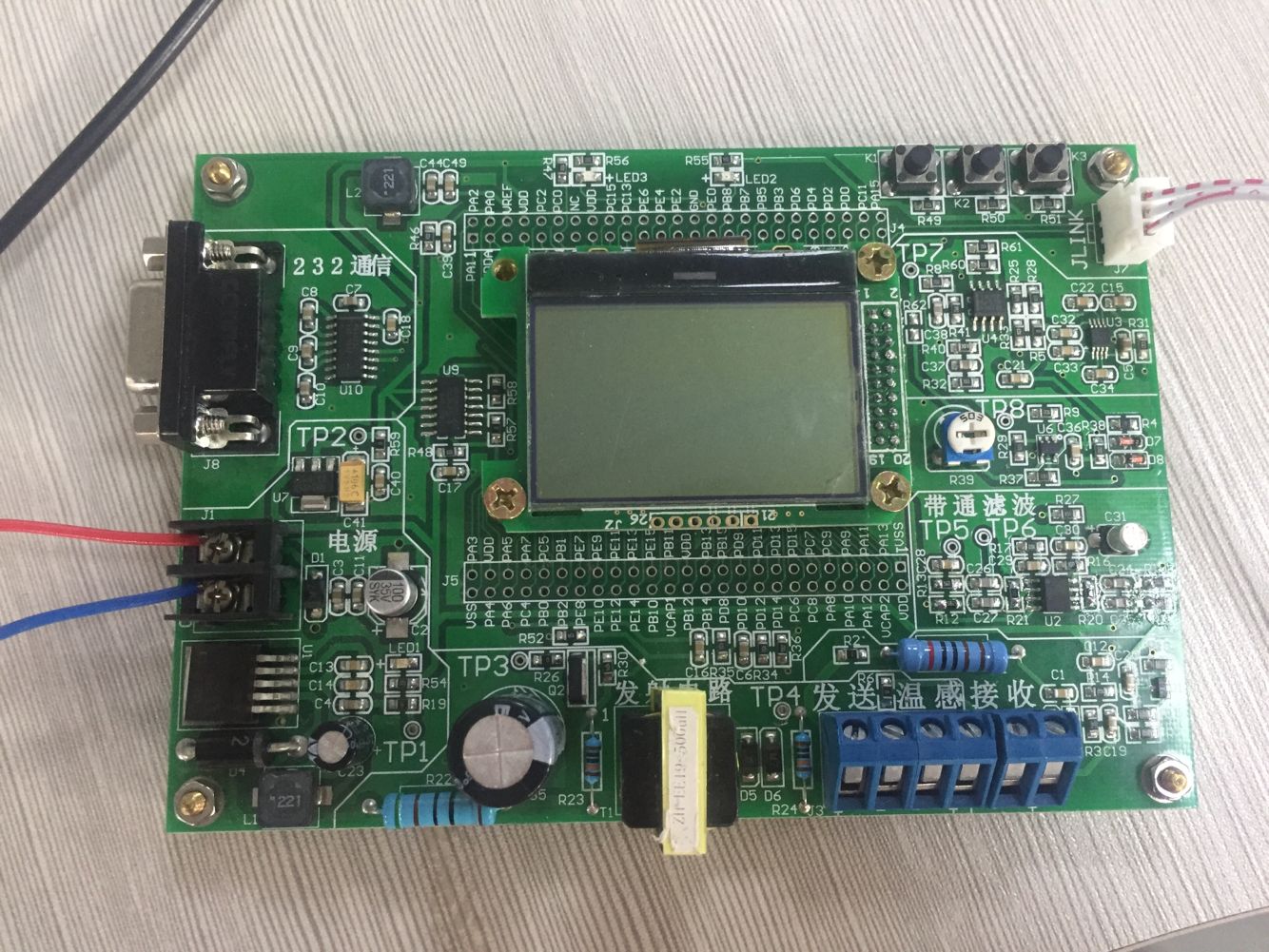

Introdução do Conselho de Desenvolvimento (opcional):
DYSTM32F4 Placa de Desenvolvimento Ultra-Sánco de Alta Frequência é baseada em microcontrolador STM32F407VGT6, incluindo uma interface Jink Jink, 2 LEDs, 3 botões independentes, interface de exibição LCD12864, circuito de transmissão ultra-sônica original, circuito de recepção ultrassônico original, porta serial assíncrona UART + MAX232Conversão de nível CH.IP, Interface MF58 Sensor de Temperatura.
