Ph40f0621.
Piezohannas
PH40F0621
Transdutor ultra-sônico de 40khz para medição de distância de 12 metros
Introdução:
Ph40f0621.O sensor ultra-sônico tem as funções do transmissor e do receptor. É um tipo de longo alcance, geralmente pode ser usado para localizador de gama ultrassônica, sensor ultra-sônico para objetos de detecção não contato, sensor de distância ultra-sônica, sensor de nível de líquido ultra-sônico, etc. Se você tiver alguma dúvida para outros aplicativos, entre em contato conosco para detalhes.
Parâmetros técnicos:
Modelo | Ph40f062.1 |
Freqüência de ressonância central (KHZ) | 40Khz ±.4.0khz. |
Largura de banda | 3khz. |
Distância de detecção | 0,35 ~ 1.2m |
Pontos cegos | <0,35m. |
Beam de ângulo de lançamento (ângulo completo de -6db) | 12± 2 ° |
Isensibilidade ntegrada(0 db = 400 vp-p；período：50；distância：1,5 m) | -76db min |
Capacitância eletrostática | 3000pf ± 20% |
Impedância mínima paralela | 180Ω ± 30% |
Tensão de trabalho máxima (pulso - 2% de ciclo de trabalho) | 1800VP-P. |
Temperatura de operação | -20 ~ 70 ℃ |
Temperatura de armazenamento | -40 ~ 85 ℃ |
Nível de proteção | IP6.7 |
Instalação | Corrigido com parafuso |
Material de caso | abdômen |
Peso | 1,5 kg. |

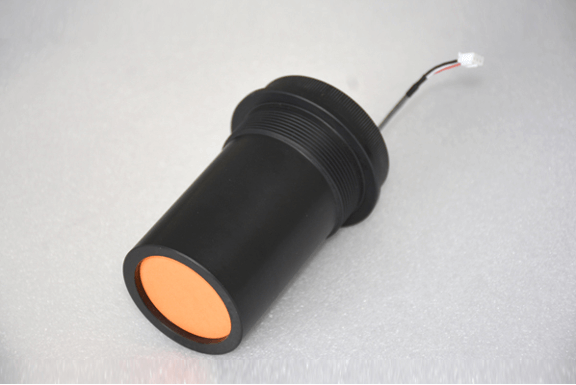

Foto:
Dimensão do esboço:

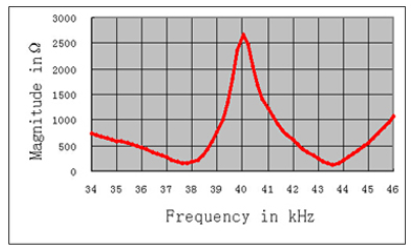

Curva de resistência à frequência：

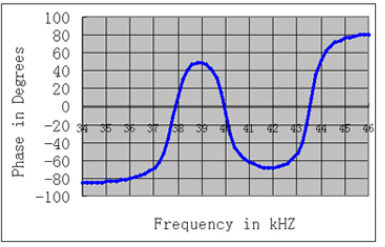

Frequência-Curva de ângulo de fase.：

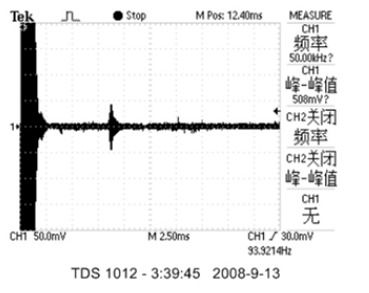

Teste de sensibilidade:
Transmissão de tensão: 200vp-p; Período: 10;Distância: 1.M

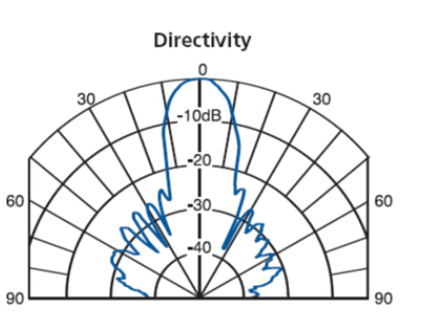

Dcurva de iretividade：
![(Sd4vqage7aso] @ (J9PH% 0](http://a0.leadongcdn.com/cloud/ljBqnKjlRioSrlklnlio/SD4VQAGE7ASO-J9PH.png)
Características de sensores ultrassônicos:
Tamanho 1.Small e peso leve
2. alta sensibilidade e alta pressão sonora
Consumo de energia 3.Low.
4. Alta confiabilidade.
Característica:
Selo 1.Firme Semblance (cobertura externa de PVC)
2. Instalação de threadsvenience (G1 \")
Aplicativo:
Localização 1.Positição
2. Aproximação de medição
Medição 3.traffic
4.Avitando obstáculos
