Transdutor ultra-sônico de aço inoxidável 200khz para o medidor de vazão de gás ultra-sônico

compartilhar com:

Transdutor ultra-sônico de aço inoxidável 200khz para o medidor de vazão de gás ultra-sônico

Transdutor ultra-sônico para medidores de fluxo de gás ultrassônico, sensor de anemômetro ultra-sônico:

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
PHA-200-01VF.
Marca do Produto:
Piezohannas
Código Do Produto:
PHA-200-01VF

Descrição do Produto

Transdutor ultra-sônico de aço inoxidável 200khz para o medidor de vazão de gás ultra-sônico

Itens	Parâmetros técnicos		Imagem
Nome	200khz.transdutor ultra-sônico.
Modelo	Ph.A-200-01VF.
Frequência	200khz ±.5%
Distância de detecção	0.10～1,5 m
Mínimo Lmpedance paralelo	1720Ω ± 20.％
Capacitância.	450pf ± 20.％@ 1khz.
Sensibilidade	Tensão de condução：800VPP.，Distância:0,3 m， Eco amplitude.：40mv.
Operativo Voltagem	Pico Voltagem＜1000 vpp.
Operativo Temperatura	-40～+ 80 ℃
Pressão	≤1.Quilos ou. 0.1Mpa.
Ângulo	(BeamWidth.) Largura de feixe de meio poder@ -3db: 7 ° ± 2， Ângulo agudo:16 ° ± 4
Habitação Material	aço inoxidável
Uso	anemorumb.Ometro, medidor de fluxo de gás
Instalação Dimensão	Veja o diagrama de estruturaabaixo
Nível de proteção	IP68.
Peso	14g ± 5.% (comprimento：25cm.）
Instruções de ligação	integrated tipo：Vermelho +.，Branco-，Preto: fio blindado; Sensor de temperatura é opcional
Curva de admissão		Diagrama da estrutura do produto

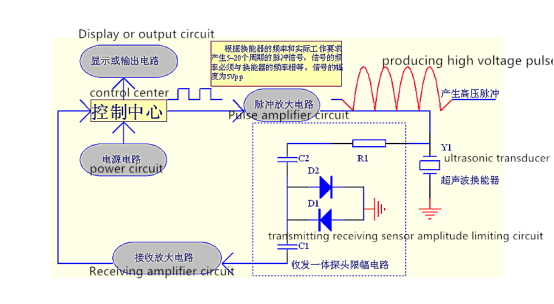

Diagrama esquemático de circuito de teste do transdutor ultra-sônico:

0YJG8D (6_Q9XM% 86PDG

Diagrama esquemático do sensor de temperatura:

O3`1pa5yr5% z5`dq1r.

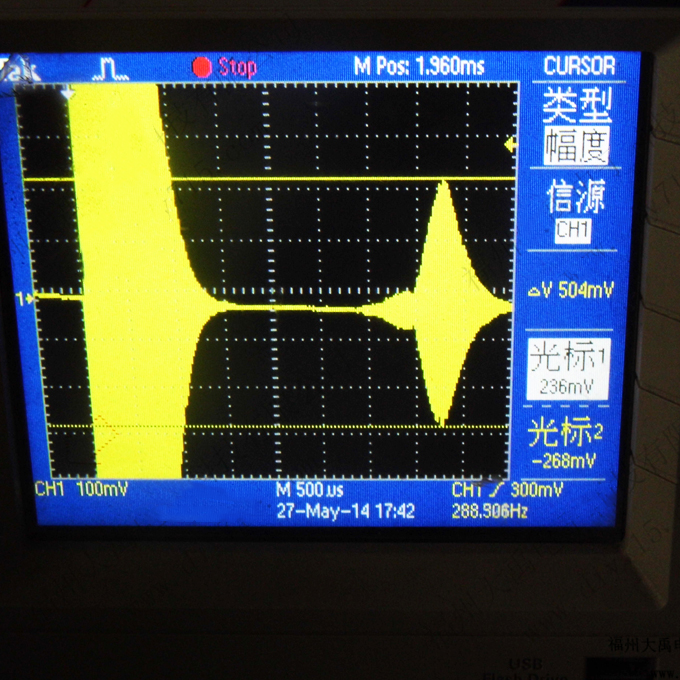

Diagrama de teste de eco do transdutor

O ambiente de teste é de 0,6 metros e o ponto de teste é ECHO × 1

_7AKR% am_f8o2% 5QT

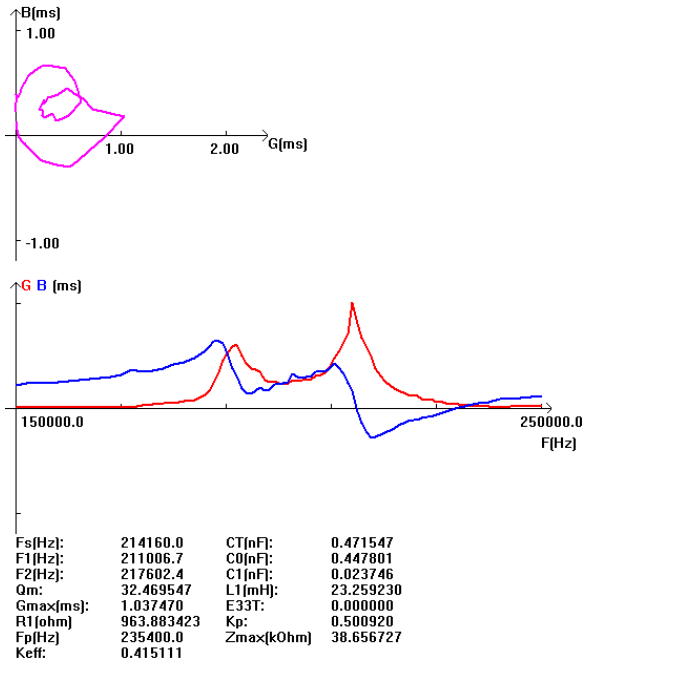

Curva de admissão do transdutor:

Instrução do cabo integrado:

1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)

Vermelho: transdutor +

Branco: Transdutor -

Preto: blindagem

_Se3zwy9ueoqpokbeh (E.

em um:

sob um:
