Transdutor ultra-sônico de aço inoxidável de 1MHz para medidor de vazão e fluxo de calor

Transdutor ultra-sônico para medidor de vazão, medidor de calor.

Quantidade:
  • PL-1M-01EA
  • Piezohannas
  • PL-1M-01EA



Unid

Parâmetros técnicos

Imagem

Nome

Transdutor de Fluxômetro de Tubo Inserido


Modelo

PL-1M-01EA

Frequency

1MHz ± 30KHz

Distância de detecção

0.05 ~3m

Mínimo paralelo

25Ω ± 20%

Capacitância

2800 pF ± 20%@ 1KHz

Sensibilidade

Tensão de condução da sonda:24Vpp

Distância:0,3 m

Echo Amplitude:1,0 V

Operativo

Voltagem

Pico Voltagem <300VPP

Operativo

Temperatura

-40~+ 80 ℃

Pressão

3 Kilos ou0.3MPa

Ângulo

( Beamwidth ) Largura do feixe de meia potência

@ -3dB: 3,2 ° ± 1

Ângulo agudo: 7,5 ° ± 2

Material da carcaça

Aço inoxidável 304

Uso

Medidor de fluxo ultra-sônico

Rangfinder Subaquático

Instalação

Dimensão

De acordo com ProductStructuraDiagrama

Nível de proteção

IP68

Peso

165g ± 5% (comprimento:2m)

Fiação

Instruções

    Vermelho: transdutor +Branco: transdutor -Preto: fio blindado

(semtemperaturasensorFio)

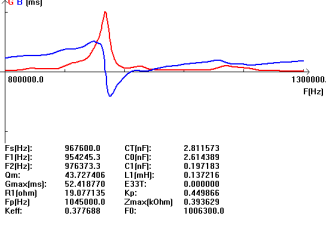

Curva de admissão

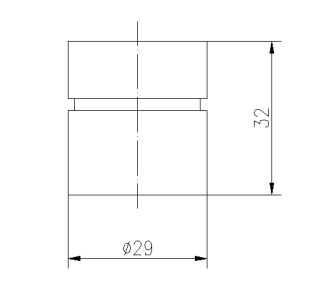

ProductStructuraDiagrama
