PHW-1M-W
Transdutor ultra-sônico de aço inoxidável de 1MHz para o localizador do intervalo submarino
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 1MHz transdutor ultra-sônico subaquático |
| |
Modelo | Ph.C-1m-w. | ||
Frequência | 1mHz ±.5% | ||
Distância de detecção | 0.10～3,0m | ||
LMPedance paralelo mínimo | 15Ω ± 20.％ | ||
2500pf ± 20.％@ 1khz. | |||
Sensibilidade | driving.voleado:24 V.、Distância:0.3m、Eco amplitude.:2.0V | ||
-10～+50 ℃. | |||
5MPa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3db:3.0°10%， Ângulo agudo7.0°10% | |||
Material habitacional | 316 | ||
uso | Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto para detalhes | |||
Nível de proteção | IP68. | ||
Peso | 270g ± 5.% (comprimento do fio：1m） | ||
Instruções de ligação | Vermelho: transdutor +, preto: transdutor -; Amarelo e branco: polos de temperatura MF58; | ||

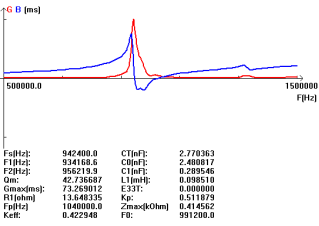

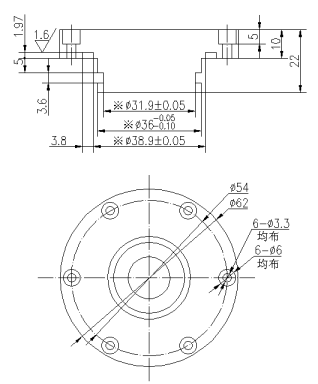

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
Aplicação de fluxômetro ultra-sônico:
Medidores de fluxo de água ultra-sônica medem a velocidade do fluido que passa através do tubo usando o ultra-som para medir o fluxo volumétrico. Em um medidor de fluxo líquido ultrassônico em tempo de trângulo, um sinal ultrassônico é transmitido na direção do fluido fluido a jusante, e então outro sinal é transmitido contra o fluido fluido a montante. Em sua forma mais básica, o tempo para o pulso sônico viajar a jusante é comparado ao tempo para o pulso para viajar a montante. Usando este tempo diferencial, a velocidade do fluido a seguir é calculada. Em seguida, o medidor calcula a vazão volumétrica no tubo usando esta velocidade fluida. Além disso, a medição da energia BTU pode ser derivada da taxa volumétrica e da diferença de temperatura entre as pernas quentes e frigidas. Os metros ultra-sônicos de braçadeira podem medir a água de fora do tubo, disparando pulsos de som através das paredes do tubo, tendo assim flexibilidade de aplicação e tornando-os adequados para medições de fluxo de água em tubos grandes.
