Phw-110-50ac.
Piezohannas
PHW-110-50AC

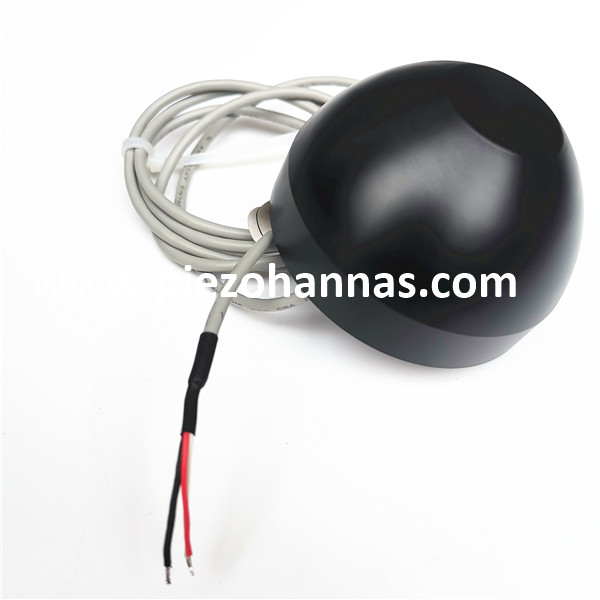

Transdutor ultra-sônico do sonar do transdutor 110khz do transdutor para o localizador ultra-sônico dos peixes
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor de Finder de Peixe 110KHz |
| |
Modelo | Phw-110-50ac. | ||
Frequência | 110khz ± 5% | ||
Distância de detecção | 0.3～100m | ||
LMPedance paralelo mínimo | 500Ω ± 20.％ | ||
1700PF ± 20.％@ 1khz. | |||
Sensibilidade | Nenhuma tensão de condução de carga：300VPP, distância：0,65m、 Eco amplitude.：1,0 V. | ||
-40～+ 80 ℃ | |||
≤10kilos ou 1mpa. | |||
Ângulo afiado: 160 ° ± 10% | |||
Material habitacional | Pompa | ||
Uso | Transdutor de Finder de Peixe Subaquático | ||

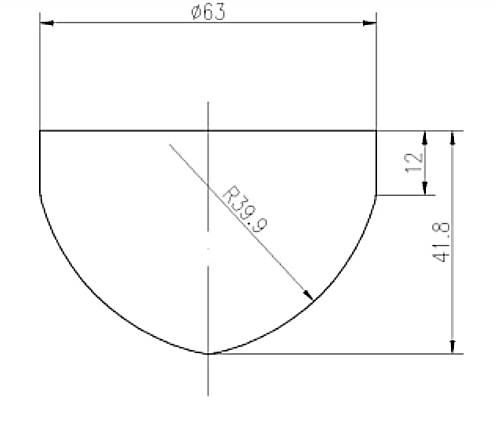

Verificando o diagrama da estrutura do produto abaixo | |||
Nível de proteção | IP68. | ||
Peso | 32G ± 5.% (Comprimento: 10cm.） | ||
Instruções de ligação | Interface Integrada:Vermelho:transdutor.+, Branco:transdutor.-, Preto: fio blindado (sem sensor de temperatura) | ||

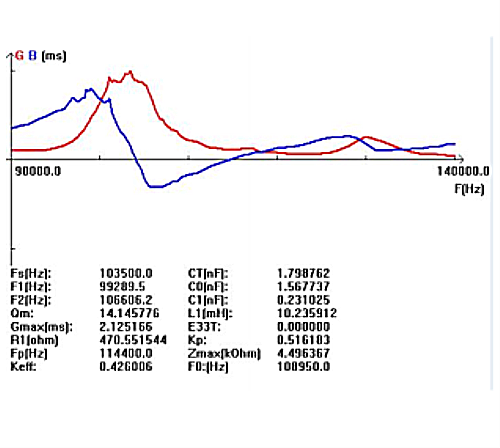

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
Sensor ultra-sônico do sonar do localizador de peixes
Um Fish Finder consiste em duas partes: unidade principal (com uma tela) e transdutor. A unidade principal deve estar localizada onde pode ser facilmente acessada na cabine ou casa entre laterais, etc. O transdutor deve ser montado no fundo do barco através da instalação do casco ou no casco. Por favor, tenha em mente que o desempenho de um Fish Finder depende em grande parte se o transdutor é adequadamente montado no fundo do barco. Um transdutor imobilizado pode resultar em falha na captura de ondas refletidas ou outros defeitos graves. Para evitar esses problemas, você deve consultar um revendedor técnico sobre como instalar corretamente o transdutor antes da instalação real.
