PHW-50/200-NC
Piezohannas
PHW-50/200-NC
Transdutor de instrumento de interface de lodo de transdutor subaquático de frequência dupla
Parâmetros 1.Técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200khz-50khz.utransdutor de nderwater instrumento de interface de lodoultrasonic. transdutor-ptfe. |
| |
Modelo | Ph.W-50/200-NC | ||
Frequência | 200khz ±.5%/ 50kh.z±5% | ||
Distância de detecção | 200khz 0.6.～120m. 50khz 3.～500m | ||
Mínimo Lmpedance paralelo | 600Ω ± 20.％ | ||
4300PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 600VPP, distância: 0,8m, Amplitude Echo: 15 v (200kHz) | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio poder @ -3dB: 7.5 ° ± 1, Ângulo afiado: 17.5 ° ± 2 (200kHz) (BeamWidth.) Largura de feixe de meio-potência @ -3dB: 27 ° ± 2, Ângulo afiado: 68 ° ± 4 (50kHz) | ||
Habitação Material | Ptef. | ||
Uso | Medidor de vazão ultra-sônico, Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto | |||
Nível de proteção | IP68. | ||
Peso | 900g ± 5.% (Lenxergar：10m） | ||
Instruções de ligação | (três linhas): vermelho: transdutor +, azul: sensor de temperatura +, preto: público -; | ||

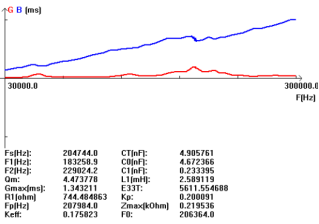

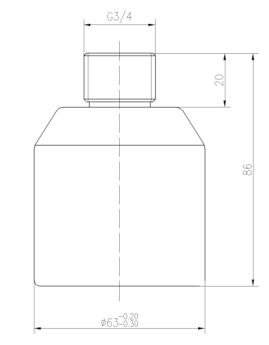

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama esquemático de sensor 2.Temperatura do transdutor, diagrama esquemático de circuito de teste
Transdutor de instrumento de interface de lodo de transdutor subaquático de frequência dupla
Parâmetros 1.Técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200khz-50khz.utransdutor de nderwater instrumento de interface de lodoultrasonic. transdutor-ptfe. |
| |
Modelo | Ph.W-50/200-NC | ||
Frequência | 200khz ±.5%/ 50kh.z±5% | ||
Distância de detecção | 200khz 0.6.～120m. 50khz 3.～500m | ||
Mínimo Lmpedance paralelo | 600Ω ± 20.％ | ||
4300PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 600VPP, distância: 0,8m, Amplitude Echo: 15 v (200kHz) | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio poder @ -3dB: 7.5 ° ± 1, Ângulo afiado: 17.5 ° ± 2 (200kHz) (BeamWidth.) Largura de feixe de meio-potência @ -3dB: 27 ° ± 2, Ângulo afiado: 68 ° ± 4 (50kHz) | ||
Habitação Material | Ptef. | ||
Uso | Medidor de vazão ultra-sônico, Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto | |||
Nível de proteção | IP68. | ||
Peso | 900g ± 5.% (Lenxergar：10m） | ||
Instruções de ligação | (três linhas): vermelho: transdutor +, azul: sensor de temperatura +, preto: público -; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama esquemático de sensor 2.Temperatura do transdutor, diagrama esquemático de circuito de teste
![DLS}) 7SA1 [J6WJ (QN (KL]] 4](http://a0.leadongcdn.com/cloud/ioBqnKjlRinSikmmmqiq/DLSSA1-J6W.png)
