Phw-90-nc
Piezohannas
PHW-90-NC
Transdutor ultra-sônico piezoelétrico de 100khz para medição de profundidade
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico de 100khz. |
| |
Modelo | Phw-100-20b. | ||
Frequência | 100Khz ±.5% | ||
LMPedance paralelo mínimo | 1400Ω ± 20.％ | ||
3600pf ± 20.％@ 1khz. | |||
Sensibilidade | Nenhuma tensão de condução de carga: 300.Vpp.，Distância:0.7m、Eco amplitude.1.0V | ||
-40～+ 80 ℃ | |||
≤ 10.Quilos ou. 1Mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3db.：13.8°10%； Ângulo agudo:32.8°10%； | |||
Material habitacional | abdômen | ||
uso | Variando, posicionando | ||
Veja o desenho da estrutura do produto para detalhes | |||
Nível de proteção | IP68. | ||
Peso | 980g ± 5.% (comprimento do fio：10m） | ||
Instruções de ligação |
(terceira linha): Vermelho: transdutor +, azul: sensor de temperatura +, preto: público -; | ||

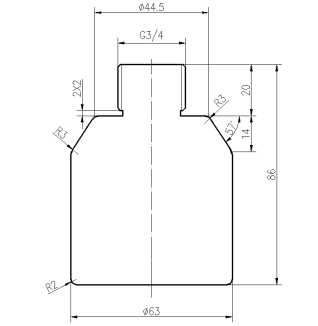

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
