PhA-110-ea
Piezohannas
PHA-110-EA
Transdutor ultra-sônico piezoelétrico de 110khz para o transdutor ultra-sônico do fluxômetro para a medição do fluxo
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 110khz debaixo d'águaultra-sônicotransdutor. |
| |
Modelo | Pha.-110-ea. | ||
FRequency. | 110khz ± 10khz. | ||
Distância de detecção | 0.6～40m | ||
LMPedance paralelo mínimo | 700Ω ± 20.％ | ||
2000PF ± 20.％@ 1khz. | |||
Sensibilidade | DirigindoVoltagem：500VPP.、Distância：0,8m、 eCho Amplitude: 1,0 V | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
BeamWidth.Largura de feixe de meio-potência @ -3dB: 18 ° ± 2， Ângulo agudo: 44 ° ± 5 | |||
Material habitacional | Pompa | ||
Uso | Medidor de vazão ultra-sônico, Finder do intervalo submarino | ||
Verificando o diagrama da estrutura do produto abaixo | |||
Nível de proteção | IP68. | ||
Peso | 107G ± 5.% (Comprimento：2m） | ||
Instruções de ligação | Vermelho: transdutor +, branco: transdutor -, preto: fio blindado; ( sensor de temperaturaé opcional) | ||

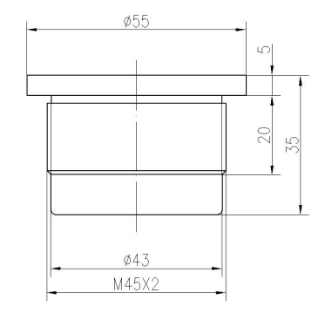

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
