Transdutor ultra-sônico piezoelétrico de 49khz para o sensor de nível ultra-sônico

compartilhar com:

Transdutor ultra-sônico piezoelétrico de 49khz para o sensor de nível ultra-sônico

49KHz | 8 ° | 0.4 ~ 8m | Usado para medidor de nível ultrassônico, monitoramento, desaceleração,
Segurança

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
PHA-49-08PB-F
Marca do Produto:
Piezohannas
Código Do Produto:
PHA-49-08PB-F

Descrição do Produto

Transdutor ultra-sônico piezoelétrico de 49khz para o sensor de nível ultra-sônico

Parâmetros técnicos:

Itens	Parâmetros técnicos		Imagem
Nome	49khz.Tipo anti-corrosivo do PB do transdutor (tipo separado)		$Em} 8R0 {] _ j4wqqpt [7GQ`8$
Modelo	PHA-49-08PB-F
Frequência	49khz ± 5%
Distância de detecção	0,4 ~ 8m.
Mínimo Lmpedance paralelo	390Ω ± 20%
Capacitância.	3400pf ± 20% @ 1khz
Sensibilidade	Tensão de condução：750VPP, Distância: 0.6m, Amplitude Echo: 400mV
Operativo Voltagem	Pico Voltagem＜1500VPP.
Operativo Temperatura	-40～+ 80 ℃
Pressão	≤3.Quilos ou.0.3mpa.
Ângulo	(BeamWidth.)Largura de feixe de meio poder @ -3dB: 8 ° ± 2, Ângulo afiado: 18 ° ± 4
Material habitacional	Pom, pvdf.
Uso	Ultra-sônico nível medidor,Monitoramento,Aproproof., Segurança
Instalação Dimensão	O segmento de levantamento: M32 * 1.5, fundo com fio: M60 × 2 ou G2A
Nível de proteção	IP68.
Peso	940g ± 5% (comprimento: 10m)
Instruções de ligação	Tipo separado（quatro fios):Vermelho:transdutor.+、Branco： transdutor.-、azul，Preto: sensor de temperatura（Mf58.); Tipo separado（Três fios):Vermelho:transdutor.+、Azul: sensor de temperatura +、Preto：Linha comum-;
Curva de admissão		Diagrama da estrutura do produto

Diagrama de bloco de transdutor de distância ultra-sônica:

0YJG8D (6_Q9XM% 86PDG

Diagrama esquemático do sensor de temperatura:

O3`1pa5yr5% z5`dq1r.

Tipo dividido TáxiLE Instrução:

O fio padrão é 10M, o sinal atenuará 6db para cada aumento de 50m de fio.

1Três instruções de fiação principais:

Vermelho: transdutor +

Azul: sensor de temperatura +

Preto: público -

2. As instruções de fiação principais:

Vermelho: transdutor +

Amarelo: transdutor -

Azul, preto: sensor de temperatura +

Aplicação do sensor de nível ultra-sônico

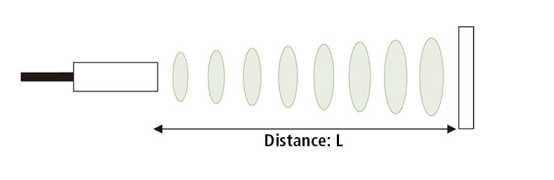

Os sensores ultra-sônicos / nível medem a distância usando ondas ultra-sônicas. A cabeça do sensor emite uma onda ultra-sônica e recebe a onda refletida de volta do alvo. Os sensores ultra-sônicos / níveis medem a distância até o alvo medindo o tempo entre a emissão e a recepção.

5) 7bqqdxso3sgh07o0yj7.

Imagem de aplicação do sensor de nível ultra-sônico:

_4nvtlgv (W93W7ZZ3L0.

em um:

sob um:
