Phw-500-03ab.
Piezohannas
PHW-500-03AB

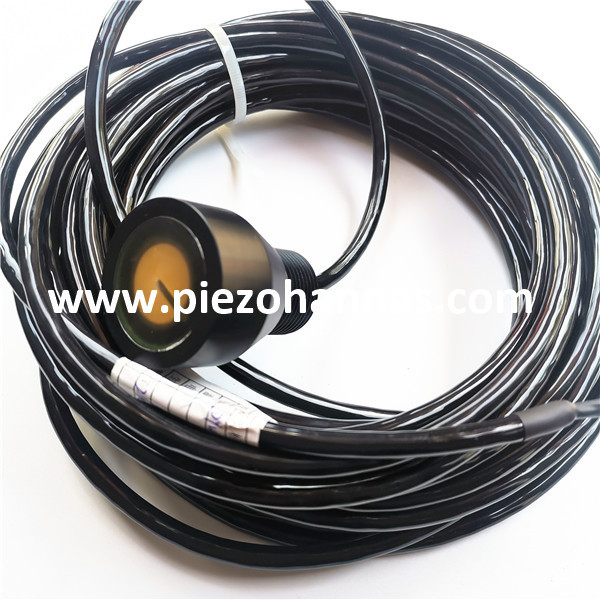

Transdutor ultra-sônico piezoelétrico de 500khz para o medidor de vazão ultra-sônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 500khz.mtransdutor de nível UD. |
| |
Modelo | Ph.W-500-03A.B | ||
Frequência | 500khz ±.5% | ||
Detectando a distância | 0.3～30m | ||
LMPedance paralelo mínimo | 150Ω ± 20.％ | ||
3000pf ± 20.％@ 1khz. | |||
Sensibilidade | driving.voleado:24 V.、Distância:0.3m、Eco amplitude.:800 mv. | ||
-40～+ 80 ℃ | |||
≤ 10.Quilos ou. 1Mpa. | |||
(BeamWidth.) Largura de feixe de meio-potência @ -3DB: 7.5 ° ±10%， Ângulo afiado: 18 ° ±10% | |||
Material habitacional | Pompa | ||
uso | medidor de vazão ultra-sônico，Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto para detalhes | |||
Nível de proteção | IP68. | ||
Peso | 540G ± 5.% (comprimento do fio：10m） | ||
Instruções de ligação | Vermelho: transdutor +, preto: transdutor -; (sensor de temperaturaé opcional) | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
