Phw-1m-01Y
Piezohannas
PHW-1M-01Y
Transdutor ultra-sônico subaquático 1MHz para a medição de profundidade de 3M
1. Introdução
Usounder nderwater.transdutor. usa ondas ultra-sônicas para transmitir debaixo d'água, e refletiu-se de volta quando eles atendem a objeto medido. Pode detectar a distância entre o sensor e o objeto medido e, em seguida, transmite a navios, bóias, veículos aéreos não tripulados submarinos, etc. Como um sonoro de profundidade, ele pode também ser usado para medição de distância subaquática.
O nível de proteção do produto atinge o nível IP68, e pode ser encharcado por um longo tempo subaquático 100 metros sem danos.(Observe que a parte de saída do cabo do instrumento precisa ser selada de forma confiável após a fiação para evitar a água)
Parâmetros 2.Técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 1MHz. transdutor ultrassônico subaquático |
| |
Modelo | Ph.W-1M-01Y. | ||
Frequência | 1MHz ±.5% | ||
Distância de detecção | 0.05～3m | ||
Mínimo Lmpedance paralelo | 40Ω ± 20.％ | ||
4200pf ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 24 VPP, distância: 0,3 m, Amplitude Echo: 300 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio poder @ -3dB: 4.1 ° ± 1, Ângulo afiado: 9,7 ° ± 2 | ||
Habitação Material | Material composto | ||
Uso | medidor de vazão ultra-sônico，Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto | |||
Nível de proteção | IP68. | ||
Peso | 420g ± 5.％(Comprimento: 10m) | ||
Instruções de ligação | Branco +, fio preto, blindado; (Sem sensor de temperatura por padrão) | ||

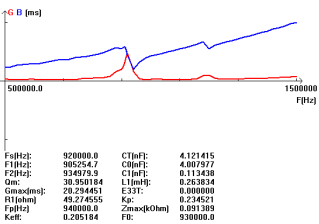

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama esquemático do sensor 3.temperatura do transdutor, diagrama esquemático do circuito de teste
Transdutor ultra-sônico subaquático 1MHz para a medição de profundidade de 3M
1. Introdução
Usounder nderwater.transdutor. usa ondas ultra-sônicas para transmitir debaixo d'água, e refletiu-se de volta quando eles atendem a objeto medido. Pode detectar a distância entre o sensor e o objeto medido e, em seguida, transmite a navios, bóias, veículos aéreos não tripulados submarinos, etc. Como um sonoro de profundidade, ele pode também ser usado para medição de distância subaquática.
O nível de proteção do produto atinge o nível IP68, e pode ser encharcado por um longo tempo subaquático 100 metros sem danos.(Observe que a parte de saída do cabo do instrumento precisa ser selada de forma confiável após a fiação para evitar a água)
Parâmetros 2.Técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 1MHz. transdutor ultrassônico subaquático |
| |
Modelo | Ph.W-1M-01Y. | ||
Frequência | 1MHz ±.5% | ||
Distância de detecção | 0.05～3m | ||
Mínimo Lmpedance paralelo | 40Ω ± 20.％ | ||
4200pf ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 24 VPP, distância: 0,3 m, Amplitude Echo: 300 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio poder @ -3dB: 4.1 ° ± 1, Ângulo afiado: 9,7 ° ± 2 | ||
Habitação Material | Material composto | ||
Uso | medidor de vazão ultra-sônico，Finder do intervalo submarino | ||
Veja o desenho da estrutura do produto | |||
Nível de proteção | IP68. | ||
Peso | 420g ± 5.％(Comprimento: 10m) | ||
Instruções de ligação | Branco +, fio preto, blindado; (Sem sensor de temperatura por padrão) | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama esquemático do sensor 3.temperatura do transdutor, diagrama esquemático do circuito de teste
