PHW-500-20B.
Piezohannas
PHW-500-20B

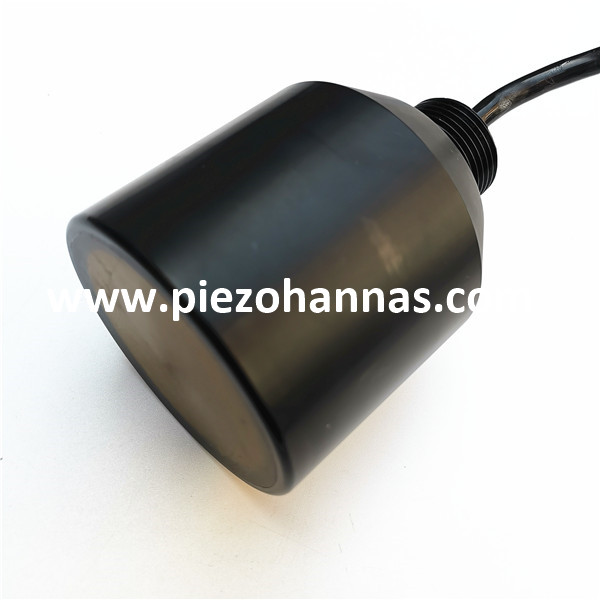

Transdutor ultra-sônico subaquático de 500kHz para medição de profundidade
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico de 500khz. |
| |
Modelo | PHW-500-20B. | ||
Frequência | 500Khz ±.5% | ||
LMPedance paralelo mínimo | 12Ω ± 20.％ | ||
7500pf ± 20.％@ 1khz. | |||
Sensibilidade | Sem cargaTensão de condução24V，Distância:0,3 m、 Eco amplitude.:2.5V | ||
-40～+ 80 ℃ | |||
≤ 10.Quilos ou. 1Mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3db.：3.0°10%； Ângulo agudo:7.2°10%； | |||
Material habitacional | abdômen | ||
Uso | Variando, posicionando | ||
Verificando o diagrama da estrutura do produto abaixo | |||
Nível de proteção | IP68. | ||
Peso | 750g ± 5.％（Comprimento：10m） | ||
Instruções de ligação | （três fios):Vermelho:transdutor.+，Azul: sensor de temperatura +, preto: público -; | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
