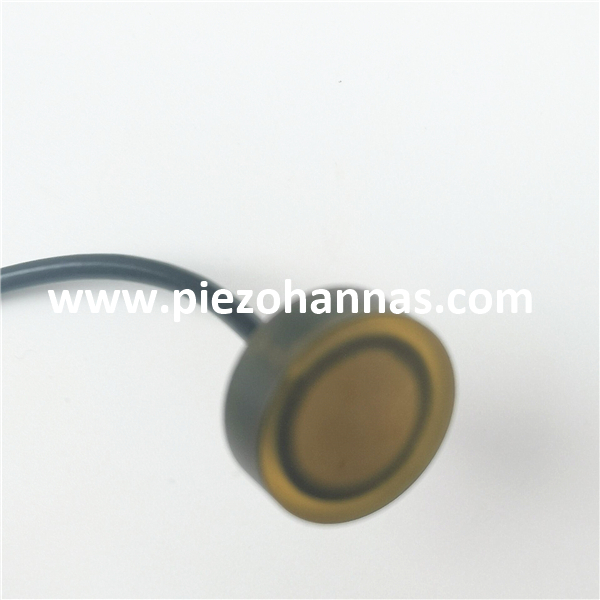

Transdutor ultra-sônico subaquático de 5MHz para o Velocímetro do Doppler acústico Adv

compartilhar com:

Transdutor ultra-sônico subaquático de 5MHz para o Velocímetro do Doppler acústico Adv

Aplicação: Velocímetro Doppler acústico, Finder submarino

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
Phw-5m-01d
Marca do Produto:
Piezohannas
Código Do Produto:
PHW-5M-01D

Descrição do Produto

Transdutor ultra-sônico subaquático de 5MHz para o Velocímetro do Doppler acústico Adv

1. Introdução

O Velocimetria Acoustic Doppler (ADV) é projetado para registrar componentes de velocidade instantâneos em um único ponto com uma freqüência relativamente alta. As medições são realizadas medindo a velocidade das partículas em um volume de amostragem remota com base no efeito de mudança de Doppler.

Parâmetros 2.Técnicos:

Itens	Parâmetros técnicos		Imagem
Nome	5MHz unTransdutor ultra-sônico de derwater.
Modelo	Ph.W-5m-01D
Frequência	5MHz±5%
Distância de detecção	0.01～1m
Mínimo Lmpedance paralelo	Ω ± 20.％
Capacitância.	pf ± 20.％@ 1khz.
Sensibilidade
Operativo Voltagem	Pico Voltagem<60VPP.
Operativo Temperatura	-40～+ 80 ℃
Pressão	≤3kilos ou 0.3mpa.
Ângulo	(BeamWidth.) Largura de feixe de meio poder @ -3dB: 1,5 ° ± 0,2, Ângulo afiado: 3,4 ° ± 0,5
Habitação Material	Material composto
Uso	Velocímetro de Doppler acústico（Adv.），Finder do intervalo submarino
Instalação Dimensão	Veja o desenho da estrutura do produto
Nível de proteção	IP68.
Peso	6.7g.（Comprimento: 25cm)
Instruções de ligação	Vermelho +, branco, preto: fio blindado; (Sem sensor de temperatura por padrão)
Curva de admissão		Diagrama da estrutura do produto
		$Ui {dk $ 8tp% q% kda) _ala $ h$

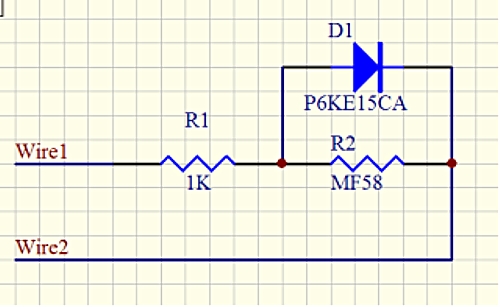

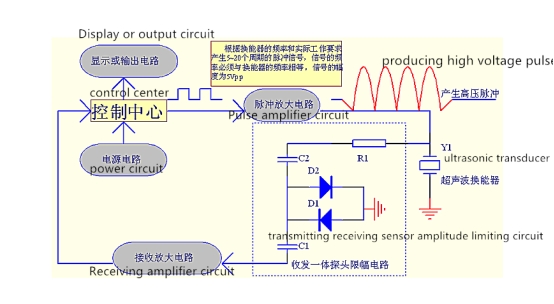

Diagrama esquemático do sensor 3.temperatura do transdutor, diagrama esquemático do circuito de teste

0YJG8D (6_Q9XM% 86PDG
