| Quantidade: | |
|---|---|
Phw-50/200-nb
Piezohannas
PHW-50/200-NB

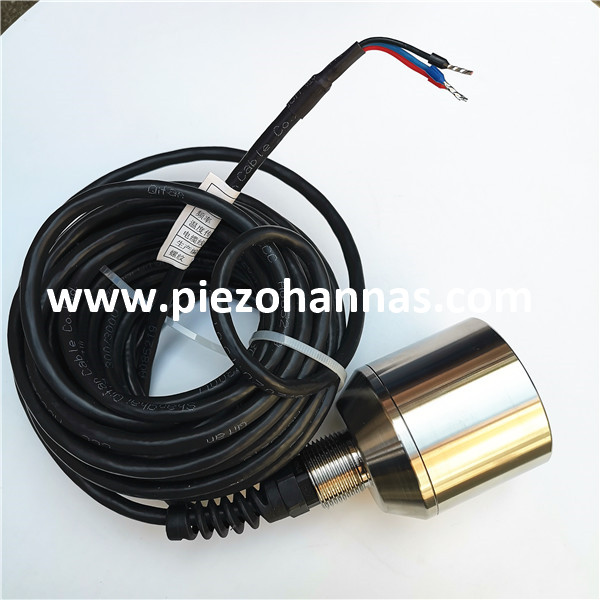

Transdutor ultra-sônico subaquático de aço inoxidável de 200khz-50khz para o medidor de vazão ultra-sônico
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico subaquático de 200khz-50khz |
| |
Modelo | Phw-50/200-nb | ||
Frequência | 200khz 0.6 ~ 120m 50khz 3 ~ 500m | ||
Distância de detecção | 200khz 0.6.～120m. 40khz 3.～500m | ||
LMPedance paralelo mínimo | 600Ω ± 20% | ||
4300pf ± 20% @ 1khz | |||
Sensibilidade | DirigindoVoltagem: 600VPP, distância: 0,8m, Amplitude Echo: 16 V (200kHz) | ||
-40～+ 80 ℃ | |||
≤3.Quilos ou.0.3mpa. | |||
(BeamWidth.) Largura de feixe de meio poder @ -3dB: 7.5 ° ± 1, Ângulo afiado: 17.5 ° ± 2 (200kHz) (BeamWidth.) Largura de feixe de meio-potência @ -3dB: 27 ° ± 2, Ângulo afiado: 68 ° ± 4 (50kHz) | |||
Material habitacional | Aço inoxidável | ||
Uso | Medidor de vazão ultra-sônico, Finder do intervalo submarino | ||

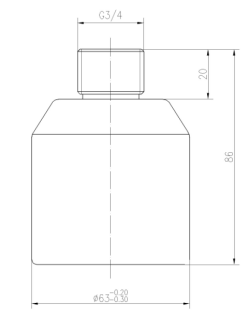

Verificando o diagrama da estrutura do produto abaixo | |||
Nível de proteção | IP68. | ||
Peso | 1200g ± 5% (Comprimento: 10m) | ||
Instruções de ligação |
Vermelho: transdutor +, azul: sensor de temperatura +, preto: comum-; | ||

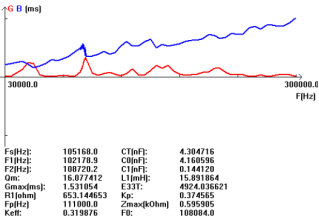

Curva de admissão | ProdarStruceDiagram | ||
|
| ||
Aplicação de medidor de fluxo ultra-sônico:
O medidor de fluxo ultra-sônico pode fazer medições complexas e simples. Você pode encontrar versões sofisticadas no mercado, dedicadas a aplicações de custódia e outras medições de alta participação. Você pode precisar de outros dispositivos para apoiá-lo com dados de processo, como pressão, temperatura e composição de gás para mantê-lo com precisão, mas vai fazer o trabalho. Na desvantagem, você tem que preparar o tubo para receber o fluxo de fixação sensor do medidor. Você também terá que saber a espessura e o material do tubo e garantirá que você não tenha incrustação. Ainda assim, você pode instalar um grampo com um transmissor de fluxo local ou um medidor de fluxo ultrassônico portátil.
Departamento de Produção :
