PHA-34-12FC-FB
Piezohannas
PHA-34-12FC-FB
Transdutor ultrassônico à prova de explosão anti-corrosão para o sensor de nível
Especificação:
Itens | Parâmetros técnicos | Imagem | |
Nome | 34KHz anti-corrosão e transdutor à prova de explosão |
| |
Modelo | PHA-34-12FC-FB | ||
Frequência | 34khz ± 5% | ||
Distância de detecção | 0.5～12m. | ||
LMPedance paralelo mínimo | 930 ± 20.％ | ||
6900PF ± 20.％@ 1khz. | |||
Sensibilidade | Carregue a tensão de condução：650Vpp,Distância: 0,6 m、Eco amplitude.: 350mv. | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0.3mpa. | |||
(BeamWidth.) Largura de feixe de meio-potência @ -3dB @ -3dB: 8 ° ±10%, Ângulo agudo: 18 ° ± 10% | |||
Material habitacional | PTFE. | ||
uso | Medidor de nível ultra-sônico, monitoramento, anti - colisão, segurança | ||
Verificando o diagrama da estrutura do produto abaixo | |||
Nível de proteção | IP68. | ||
Peso | 1200g ± 5.％ | ||
Instruções de ligação | Interface integrada (3PIN, terminal de 2.54mm): vermelho positivo, negativo branco, fio de escudo preto; Interface (3PIN, terminal 2.0mm): branco e preto para fio de sensor de temperatura (MF58); | ||

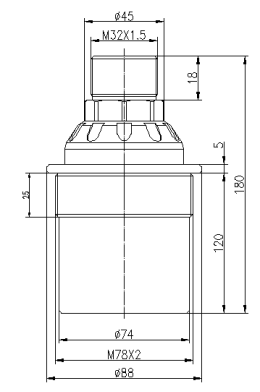

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Medição de nível ultra-sônicoAplicativo:
A medição do nível ultra-sônico com sensores ultra-sônicos fornece medição contínua, sem contato e sem contato e de manutenção de fluidos, pastas, sludges e pulvery a materiais a granel grossos. A medição não é afetada por constante dielétrica, densidade ou umidade e também não afetada pelo acúmulo devido ao efeito de auto-limpeza dos sensores. Confira a ampla gama de dispositivos prosônicos para medição de nível ultra-sônico e clique no botão abaixo.O método ultra-sônico é uma solução comprovada, bem como rentável para medição de nível em líquidos e sólidos a granel. Os instrumentos estão disponíveis como versões compactas ou separadas. Este princípio de medição é caracterizado por fácil planejamento e montagem, comissionamento rápido e seguro, uma longa vida útil e redução dos custos de manutenção. As aplicações típicas incluem mídia abrasiva e agressiva, mesmo em condições de ambiente ásperas.
Um sensor ultrassônico emite pulsos ultra-sônicos, a superfície da mídia reflete o sinal e o sensor detecta novamente. O tempo de fuga do sinal ultra-sônico refletido é diretamente proporcional à distância percorrida. Com a geometria conhecida do tanque, o nível pode ser calculado.
