PHA-64-05A-F
Piezohannas
PHA-64-05A-F

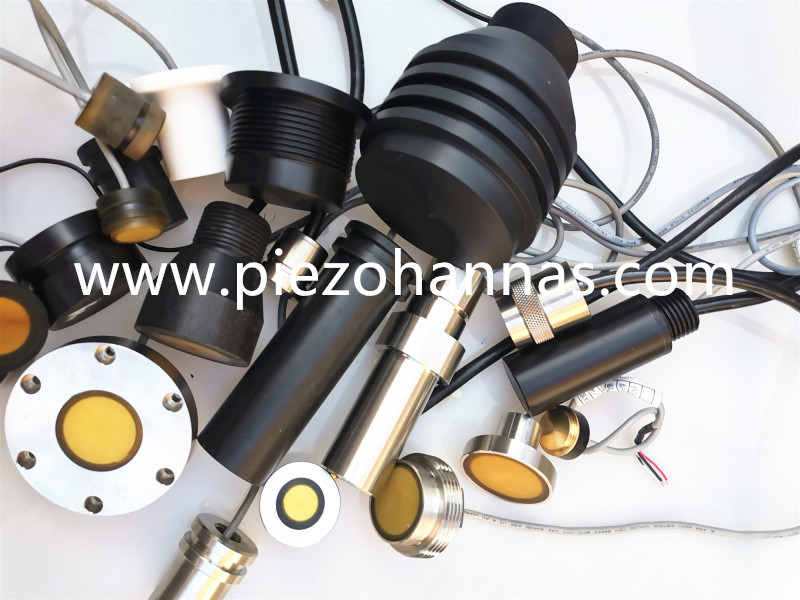

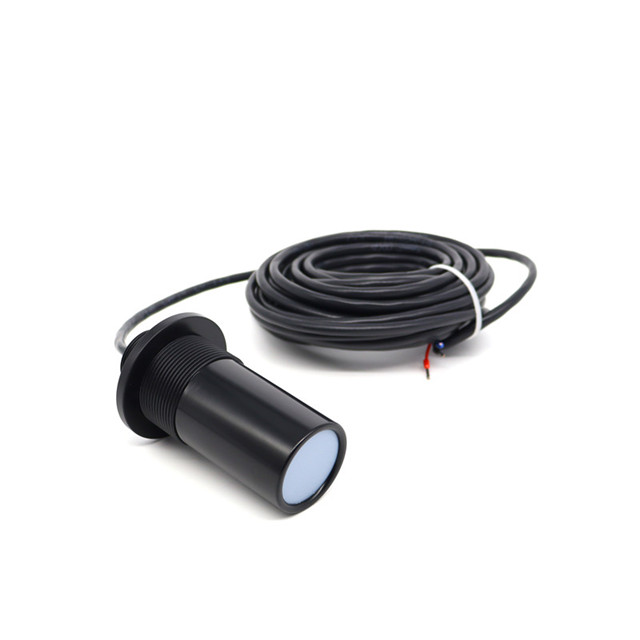

Transdutor ultrassônico de 64kHz para medição de nível ultrassônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 64KHz ultrassônico transdutor |
| |
Modelo | PHA-64-05A-F | ||
Frequência | 64kHz ± 1,5kHz | ||
Distância de detecção | 0,3 ～ 5m | ||
Mínimo Paralelo lmpedance | 2200Ω ± 20 ％ | ||
2600pf ± 20 ％ @1kHz | |||
Sensibilidade | Tensão de direção: 800VPP ， Distância: 0,6m ， Amplitude do eco: 50mv | ||
-40 ～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
| (Largura de feixe) Ângulo de meia potência@-3db: 7 ° ± 2 ， Ângulo nítido: 16 ° ± 4 | ||
Habitação Material | Ambiente de base fraca fraca e fraca pode ser usada (PC) | ||
Uso | Ultrassônico nível medidor,Monitoramento,À prova de colisão, Segurança | ||
O fio de elevação ： M32*1.5, Inferior com rosca : M48 × 2 | |||
Nível de proteção | IP68 | ||
Peso | 660g ± 5 ％ （Comprimento: 10m） | ||
Instruções de ligação | Tipo separado （de quatro fios ： ： Vermelho:transdutor+、 Amarelo: transdutor-、 azul ， preto: sensor de temperatura （mf58） ； ； Tipo separado （de três fios） ： Vermelho:transdutor+、 Azul: sensor de temperatura+、 preto:Linha comum－ ； | ||

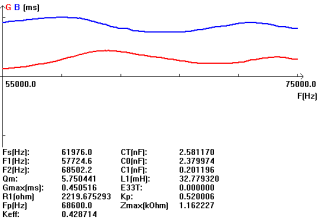

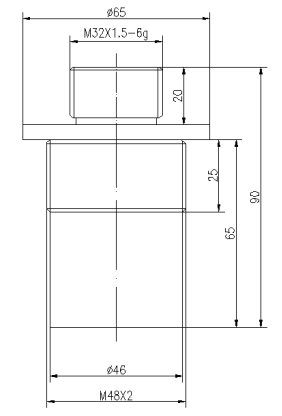

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||

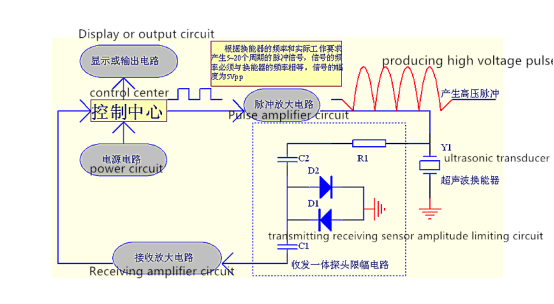

Esquema de circuito de teste de Transdutor:

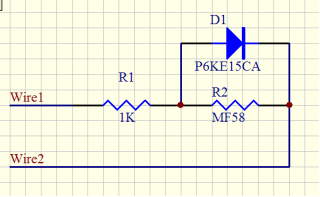

SchDiagrama emático do sensor de temperatura:
Tipo de divisão Instrução de cabo:
O fio padrão é de 10m, o sinal atenuará 6dB para cada 50m aumentando de fio.
1. Três instruções de fiação central:
Vermelho: transdutor +
Azul: sensor de temperatura +
Black: Public -
2. FILHO DE FIAÇÃO CORAL:
Vermelho: transdutor +
Amarelo: Transdutor -
Azul, preto: sensor de temperatura +
Ultrassônico nível Aplicação de medidores:
o ultrassônico nível metro é usado para continuamente monitor nível canais dentro a altura do líquido meios de comunicação, lodo ou suspensões dentro Ambas abrir e fechado tanques e canais. o medidor gera a altura de nível em formação dentro a Formato do a sinal atual 4 para 20mA. o mais baixo e superior limites do a medição variar posso ser definir por potenciômetros dentro a eletrônico unidade do a medidor.

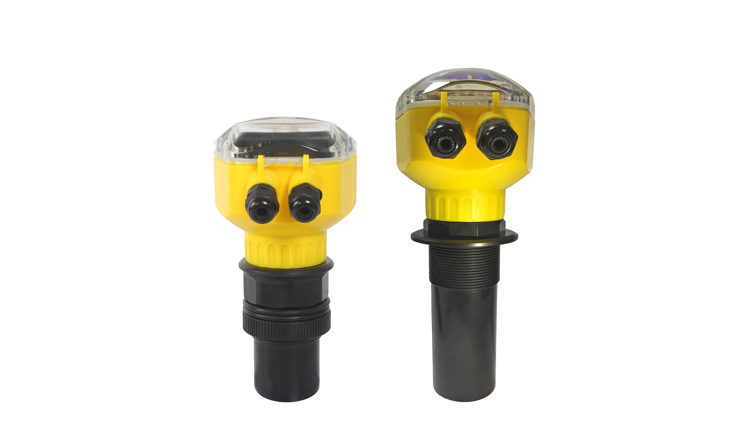

Imagem do aplicativo:
